带定位孔的异形安装固定基座结构

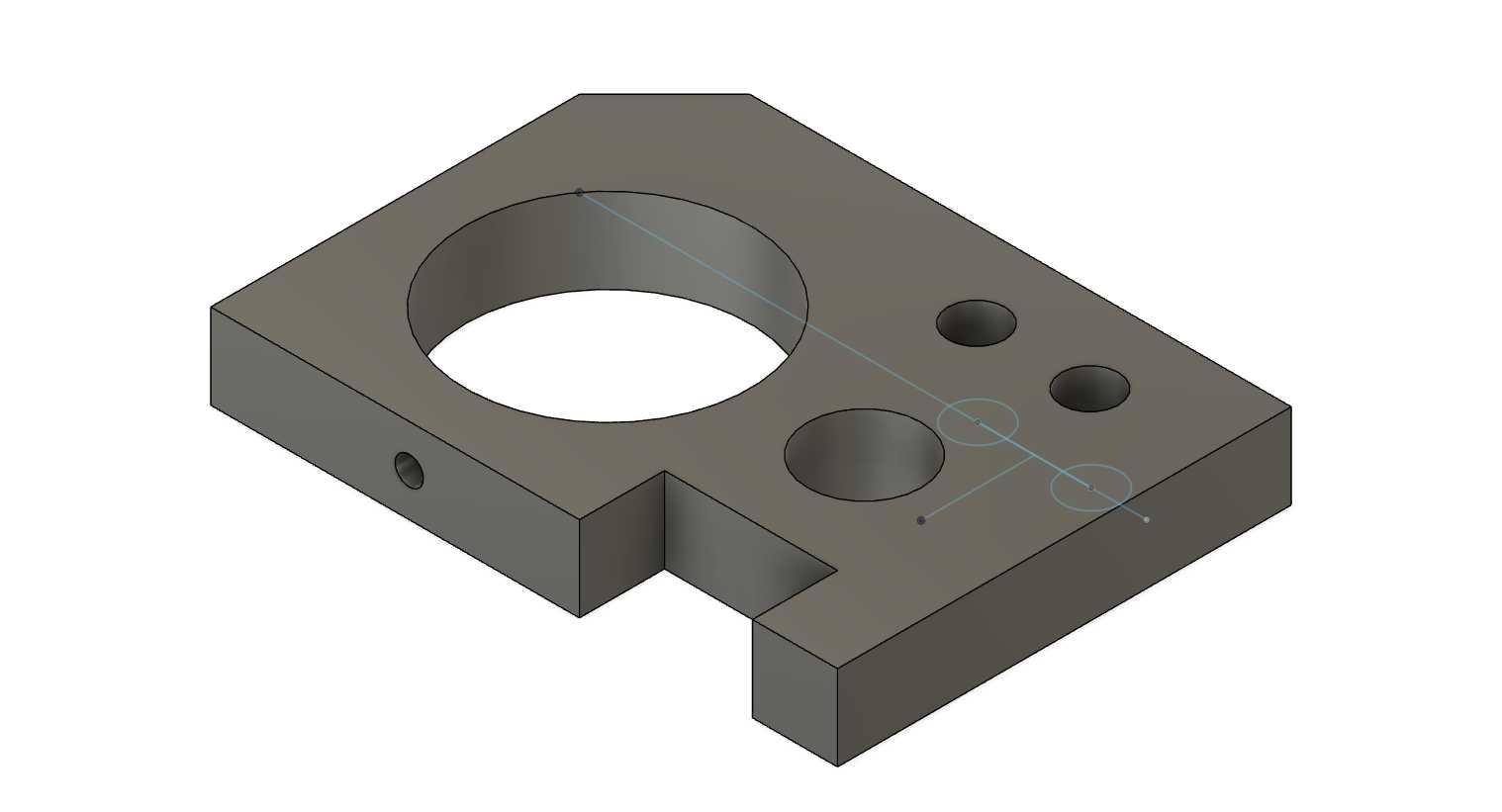

这款异形安装固定基座是工业装配场景中常用的支撑连接类零件，主要应用在自动化生产线工位、小型专用设备机架、检测工装夹具的搭建环节，承担轴类部件承托、功能模块定位、相邻组件连接的核心作用，能够为安装在其上的回转类零件提供稳定的支撑基准，避免设备运行过程中部件出现偏移、晃动的问题，保障整套机构的运行精度与结构稳定性。从功能特性来看，基座主体采用方块式主体搭配缺口式避让设计，主体上开设的大直径通孔为轴承或光轴的安装位，孔壁厚度经过受力校核，能够承受轴类部件运转时传递的径向载荷与小幅轴向冲击，不会在长期交变载荷作用下出现孔位变形的问题；大孔周边分布的三个不同直径的小孔，分别承担定位销安装、紧固螺丝锁附的功能，其中两个直径一致的小孔为对角分布的螺丝过孔，能够配合内六角螺丝将基座牢牢锁附在安装底板上，剩余的沉头孔为定位销孔，安装时先打入定位销确定基座的精准位置，再锁紧紧固螺丝，能够大幅降低装配时的对位难度，也能避免设备长期运行后基座出现位置偏移；基座侧面开设的小型螺纹孔，用于安装紧定螺丝，能够对穿入大孔的轴类部件进行周向或轴向锁止，防止轴在孔内出现窜动、自转的问题；基座下部的缺口结构为避让设计，能够避开安装面上凸起的管线、相邻零件的凸台结构，无需额外对安装面进行二次加工，就能适配更多复杂的安装场景。在设计思路上，这款基座优先遵循基准统一的原则，将底面作为全零件的加工与安装基准，所有孔位的轴线均与底面保持垂直或平行关系，大孔的圆心与各小孔的位置度公差控制在0.02mm以内，保障装配后轴类部件的同轴度符合设计要求；零件的所有棱边均做了0.5mm的倒角处理，既能够去除加工产生的毛刺，避免装配时划伤操作人员，也能引导零件顺利装入安装位，不会出现棱边卡滞的问题。从安装边界来看，基座整体为扁平类块状结构，整体高度较低，重心贴近安装面，抗倾覆性能优异，安装时仅需要在底板上对应位置加工两个螺纹孔与一个定位销孔即可完成固定，不需要占用过大的安装空间，能够适配空间紧凑的设备内部装配需求；零件的壁厚设计均匀，相邻孔位之间的最小壁厚满足强度要求，不会因为孔位过近导致零件在受力时出现开裂问题，同时均匀的壁厚也适配常见的铣削加工工艺，能够在普通数控铣床上一次装夹完成大部分面与孔的加工，加工难度低，量产时的良品率较高。
