卡德巴恩斯立式开槽定位结构件

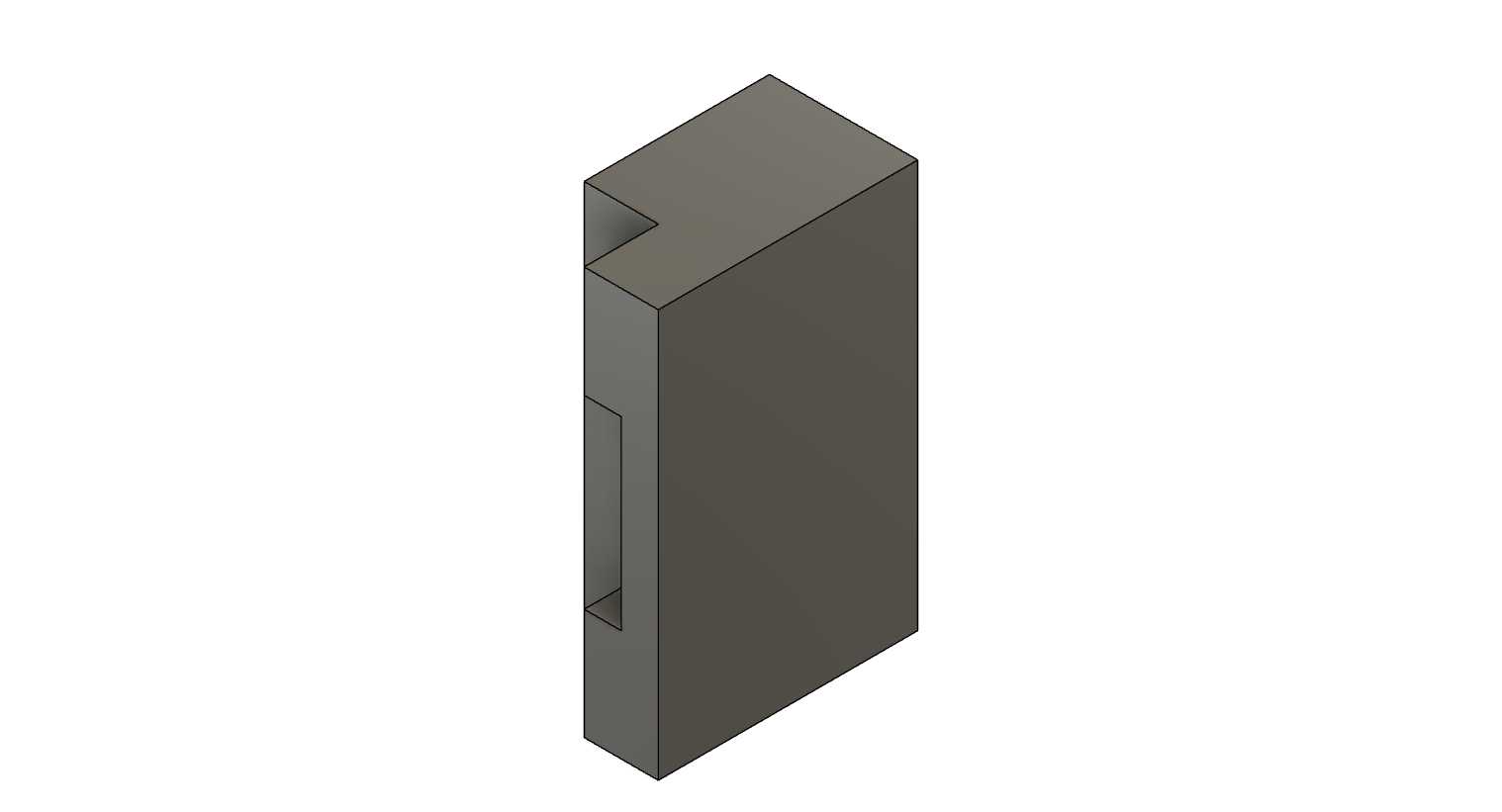

该立式开槽结构件是工业装配场景中常用的定位连接类五金构件，主要应用于自动化生产线的工位定位、工装夹具的侧边限位、框架类设备的竖向拼接等场景，能够在多类机械设备的装配体系中承担卡位、导向、限位的核心作用，可适配轻载到中载的工业装配需求，在电子组装生产线、小型物料输送架体、非标工装治具的搭建场景中具备较高的适配性。从实际用途来看，该构件可作为竖向支撑件与其他平板类、槽类零件配合，通过自身开设的两处凹槽实现快速卡接装配，无需额外设计复杂的连接结构即可完成相邻构件的定位，能够有效降低装配环节的加工与调试成本，减少现场装配的钻孔、攻丝等工序量，提升非标设备的搭建效率。从功能特性来看，该构件整体为实心长方体构型，结构刚性充足，竖向承载能力稳定，自身开设的两处凹槽分别位于顶端侧边与中部侧方，顶端凹槽可实现与横向构件的端部卡合，中部凹槽可作为滑动导向槽供配套的卡扣类零件沿竖向滑动调整位置，凹槽的尺寸公差经过合理设计，既能够保证卡接后的配合间隙控制在合理范围，避免装配后出现松动晃荡的问题，又不会因为过盈量过大导致装配难度提升。在设计思路层面，该构件采用极简的构型设计，整体以规则长方体为基础，仅通过去除材料的方式加工两处功能槽，没有多余的冗余结构，既能够减少原材料的浪费，也能够降低加工环节的走刀路径复杂度，适配铣削、线切割等多类常规加工工艺，加工门槛低，量产时的成本控制优势明显。外形尺寸方面，该构件整体为细长立式构型，竖向高度远大于横截面的长宽尺寸，横截面为规整矩形，安装时可通过底部平面与安装基面完全贴合，两处凹槽的开设位置均避开了构件的核心受力区域，不会对整体的结构强度造成明显削弱，安装边界清晰，无需预留过大的周边操作空间即可完成装配，适配紧凑空间内的构件布置需求，在狭小的工装安装空间内也能够顺利完成定位安装，不会与周边其他构件产生干涉。
