带EMI滤波功能品字电源输入插座结构

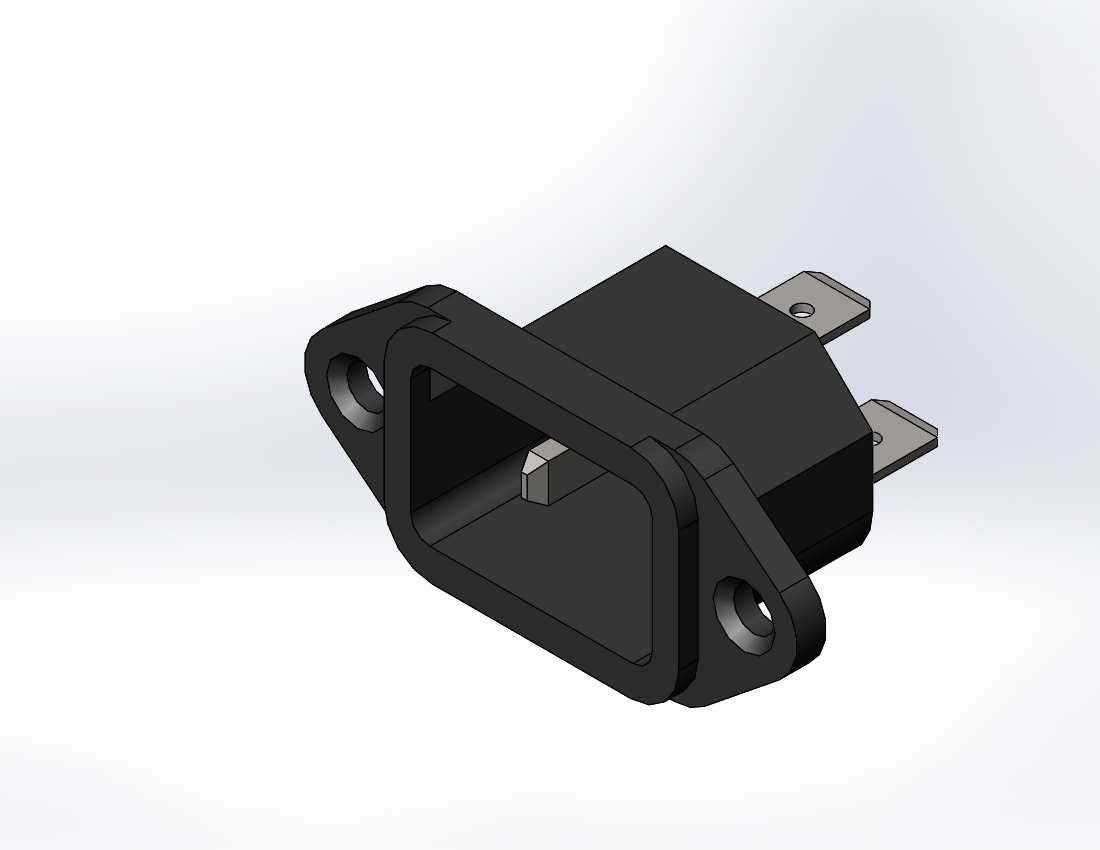

这款带EMI滤波功能的品字电源输入插座，是各类电子电气设备电源输入端的核心连接部件，广泛应用在工业控制设备、精密测量仪器、医疗电子设备、家用影音电器、IT通讯设备等需要抑制电网电磁干扰的场景中，承担着设备外接市电输入、同时滤除电网传导电磁干扰、阻隔设备内部电磁噪声反向串入电网的双重作用。从实际使用场景来看，普通无滤波的电源插座在接入市电时，电网中携带的高频杂波、周边设备启停产生的电磁脉冲会顺着供电线路进入设备内部，容易造成精密电路工作异常、信号采集失真、音频设备出现底噪、显示设备出现水波纹等问题，而这款集成滤波结构的插座，能够在电源接入的第一环节就完成杂波滤除，有效提升设备运行的电磁兼容性，降低设备对外的电磁辐射水平，满足各类电子设备的电磁兼容认证要求。在功能特性上，该插座采用标准品字三芯接口结构，适配通用的品字电源线，火线、零线、接地极的接触片采用高弹性铜材冲压成型，表面做镀镍处理，既保证插拔时的接触可靠性，降低接触电阻避免长期工作发热，又具备优秀的抗氧化能力，适配不同温湿度的使用环境；插座本体内部集成EMI滤波电路，通过共模电感、安规电容的组合搭配，能够对10kHz到30MHz频段的传导干扰形成有效衰减，同时接地端与安装金属壳体直接连通，能够将设备外壳的感应静电快速泄放，提升使用安全性。在设计思路上，这款插座采用法兰式安装结构，两侧带固定安装耳，安装耳上预留圆形安装孔，可通过螺丝直接固定在设备机箱的面板开孔处，安装后插座接口与面板齐平，既保证外观整洁，又能提供足够的固定强度，避免多次插拔后插座出现松动移位；插座主体采用阻燃耐高温的工程塑料注塑成型，绝缘性能满足强电安全要求，阻燃等级达到UL94-V0级别，即使内部出现异常打火也不会出现明火蔓延，符合电气安全规范。从安装边界来看，该插座的面板开孔尺寸适配行业通用的品字插座安装规格，法兰外轮廓尺寸规整，插座后部的插片引脚长度经过优化，不会过度占用机箱内部空间，插片采用标准6.3mm快接规格，可直接适配常规的冷压接线端子，无需额外焊接，能够大幅提升设备组装时的接线效率；插座的插拔寿命设计超过一万次，能够满足设备全生命周期内的插拔使用需求，接触件的夹持力经过反复调校，既保证插头插入后不会轻易松脱，又不会出现插拔过于生涩的问题。
