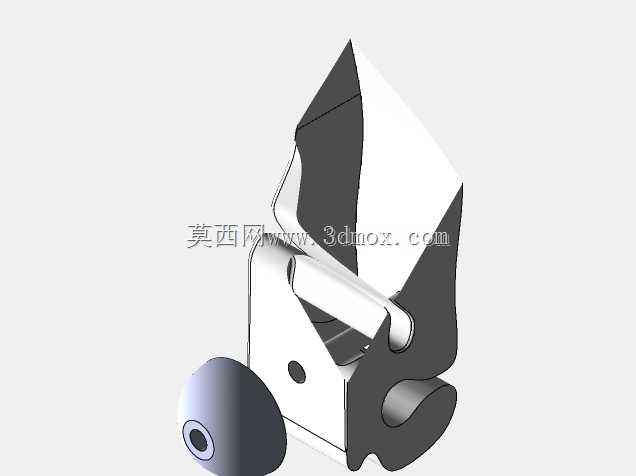

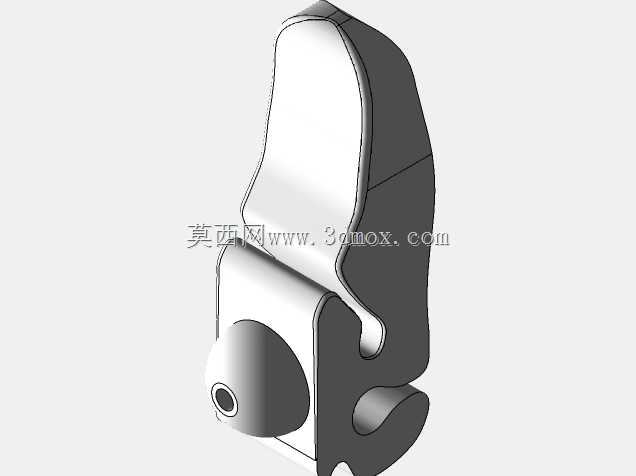

带刹车结构万向支撑脚轮结构设计

这款带刹车结构的万向支撑脚轮，主要应用在各类需要兼具移动灵活性与停靠稳定性的工业设备、工装台架、轻型仓储货架、可移动作业工位器具底部，是实现设备便捷移位与位置固定的核心支撑部件。在实际生产场景中，车间内的可移动工装夹具、物料周转台车、小型检测设备台架都需要这类部件，日常移位时可以借助滚轮顺畅转向移动，无需多人抬运，大幅降低工位调整、物料转运的人力成本，当设备移动到指定作业位置后，触发自带的刹车锁止结构，就可以牢牢固定轮体转向与滚动自由度，避免作业过程中设备出现滑移、偏移，保障作业精度与操作安全。

从功能特性来看，这款脚轮采用了集成式的结构设计，将滚轮承载、万向转向、刹车锁止三个核心功能整合在紧凑的支架结构内，滚轮采用圆弧接触面设计，与地面接触压强小，在环氧地坪、水泥地面、硬质PVC地面都能顺畅滚动，不会刮伤车间地面涂层；转向支架采用弯折成型的高强度金属结构，承载区域做了加厚处理，可承受中等载荷的设备重量，转向转轴处预留了润滑间隙，长期使用也不会出现转向卡滞的问题；侧边的刹车拨块采用杠杆式施力结构，操作人员用脚轻踩即可完成锁止，上抬即可解除刹车，操作无需弯腰，符合车间作业的人机工程要求。

在设计思路上，这款结构优先保障了承载可靠性与操作便捷性，支架部分的弯折角度经过反复校核，既保证了滚轮转动时不会与支架发生运动干涉，又尽可能压缩了整体安装高度，降低设备整体重心，提升设备放置的稳定性；安装面预留了标准的螺栓固定孔位，可以直接适配市面常见的型材框架、钢板台架的安装尺寸，无需额外加工转接件；滚轮与支架的连接轴采用横向穿销固定，拆装维护十分便捷，当滚轮出现磨损后，只需拔出穿销即可快速更换滚轮，无需整体更换脚轮总成，降低后期维护成本。

从安装边界来看，这款脚轮的整体安装高度控制在低位区间，安装面的孔位间距符合通用五金配件的安装规范，支架外轮廓在转向过程中不会超出安装座的边界范围，设计排布台架底部脚轮位置时，只需预留出滚轮转动的最小空间即可，不会出现轮体与台架支腿、底部附属构件发生碰撞的问题；锁止结构触发后，刹车块会同时抵紧滚轮轮面与转向转轴，双重锁止避免出现轮体可转、支架仍能转向的问题，在带有轻微坡度的车间地面也能提供可靠的锁止力，保障设备停靠的稳定性。
