便携式电缆缠绕作业设备结构设计

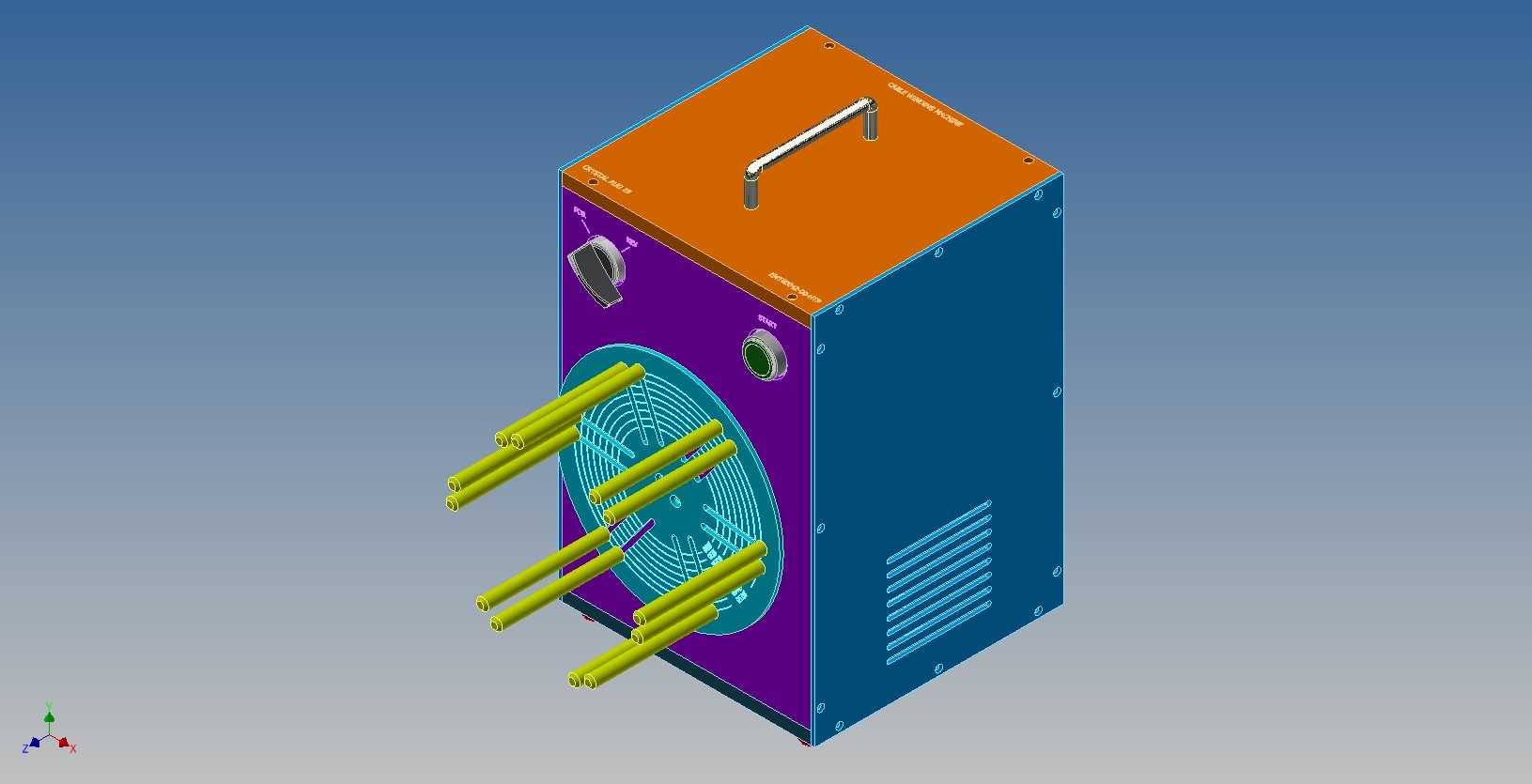

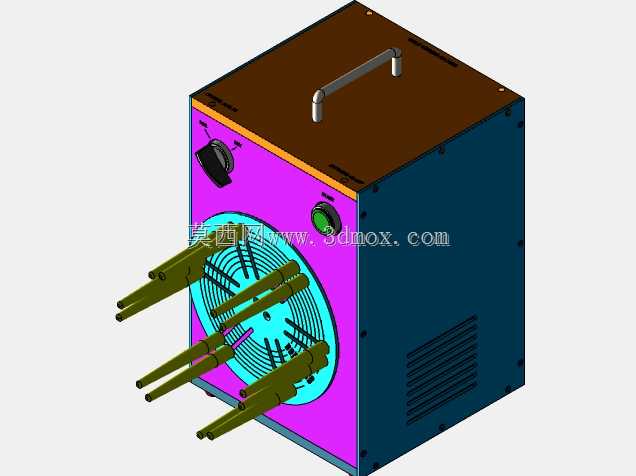

这款电缆缠绕机主要面向线缆加工、电气装配、现场布线作业场景设计，可适配多规格电力电缆、控制线缆的缠绕捆扎作业，解决传统人工绕线效率低、排线不齐、线缆弯折损伤的痛点，既可以在车间固定工位完成批量线缆的预缠绕整理，也能凭借便携结构适配户外施工、设备维保现场的零散绕线需求，在电力施工、电气柜装配、机电设备维保、线束加工等场景都能发挥作用。设备实际作业时，可将待缠绕线缆端头固定在绕线工位，通过内置的传动结构带动绕线盘匀速转动，将散放的线缆整齐缠绕成卷，多组导向杆可根据线缆直径调整排布间距，避免缠绕过程中线缆交叉、打结，同时控制绕线张力，防止过度拉扯损伤线缆绝缘层，顶部的便携提手设计，方便单人转运设备，在不同作业点位间快速切换使用。从功能特性来看，设备采用立式箱体结构，正面设置多组径向排布的导向柱，可适配不同幅宽的绕线卷盘，侧面开设的散热格栅能保障设备长时间连续作业时内部传动与电控部件的散热需求，正面预留的操作旋钮与接口，可快速调节绕线转速、切换正反转方向，适配不同粗细线缆的缠绕节奏，避免转速过快导致线缆甩动、转速过慢影响作业效率。设计过程中优先考虑了现场作业的实用性，整体采用方正箱体布局，将传动部件、电控元件全部集成在封闭箱体内，既减少作业过程中粉尘、杂物进入设备内部造成故障，也能避免外露传动部件带来的安全隐患；提手设置在箱体顶部重心位置，单人提携时受力均匀，不会出现侧倾歪斜的问题；正面的绕线工位向外突出，作业时无需额外预留过大的操作空间，在狭窄的作业现场也能正常摆放使用。外形尺寸上采用紧凑化设计，整体占地空间小，箱体底部平整，可直接放置在工作台、地面等多种平面上使用，无需额外固定安装，摆放后即可快速开机作业；绕线工位的导向柱伸出长度经过测算，可满足常规直径线缆卷的缠绕宽度需求，作业时线缆不会超出导向范围脱落，箱体侧面与背面预留的安装孔位，也可根据使用需求将设备固定在工作台架上，适配固定工位的长期批量作业需求，兼顾便携移动与固定安装两种使用模式。
