手持滚轮式理疗按摩器具结构设计

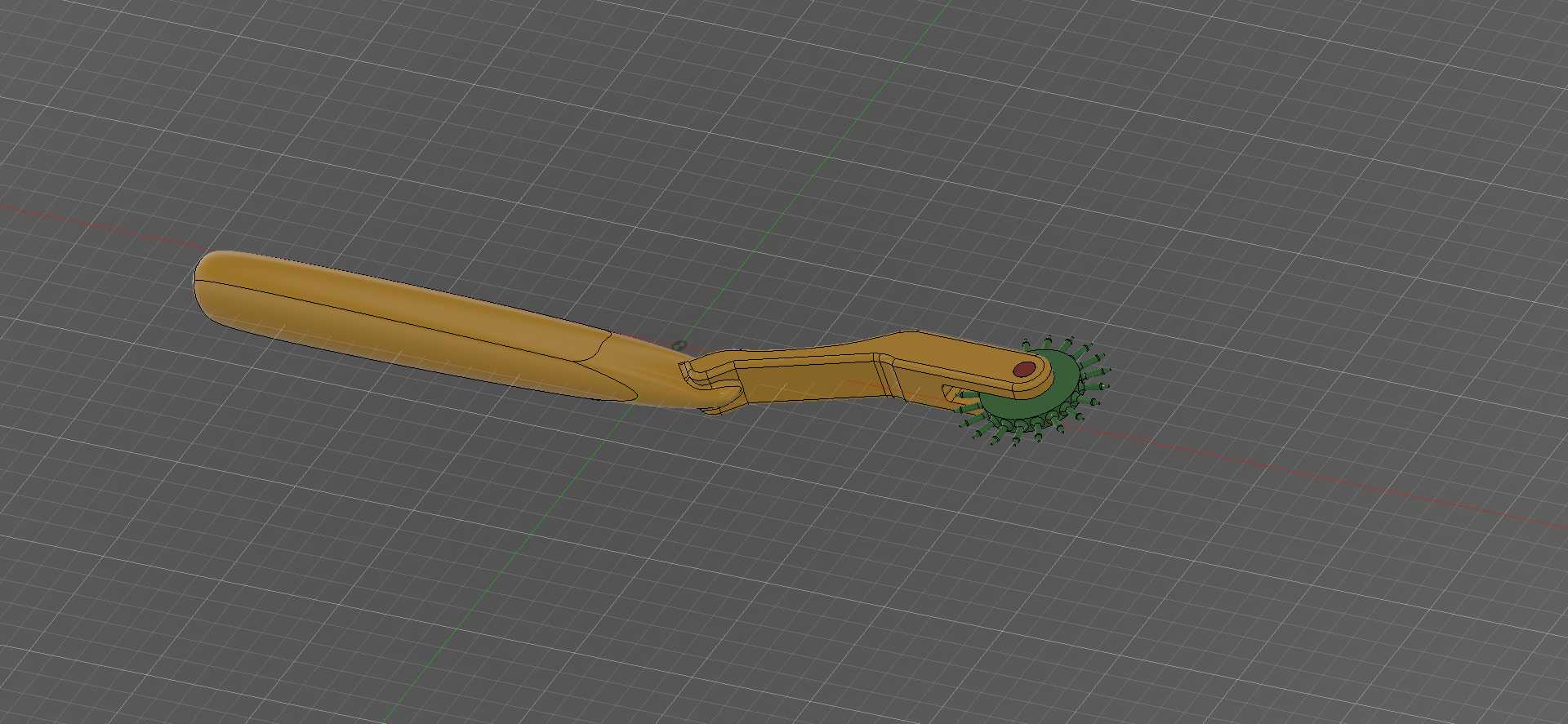

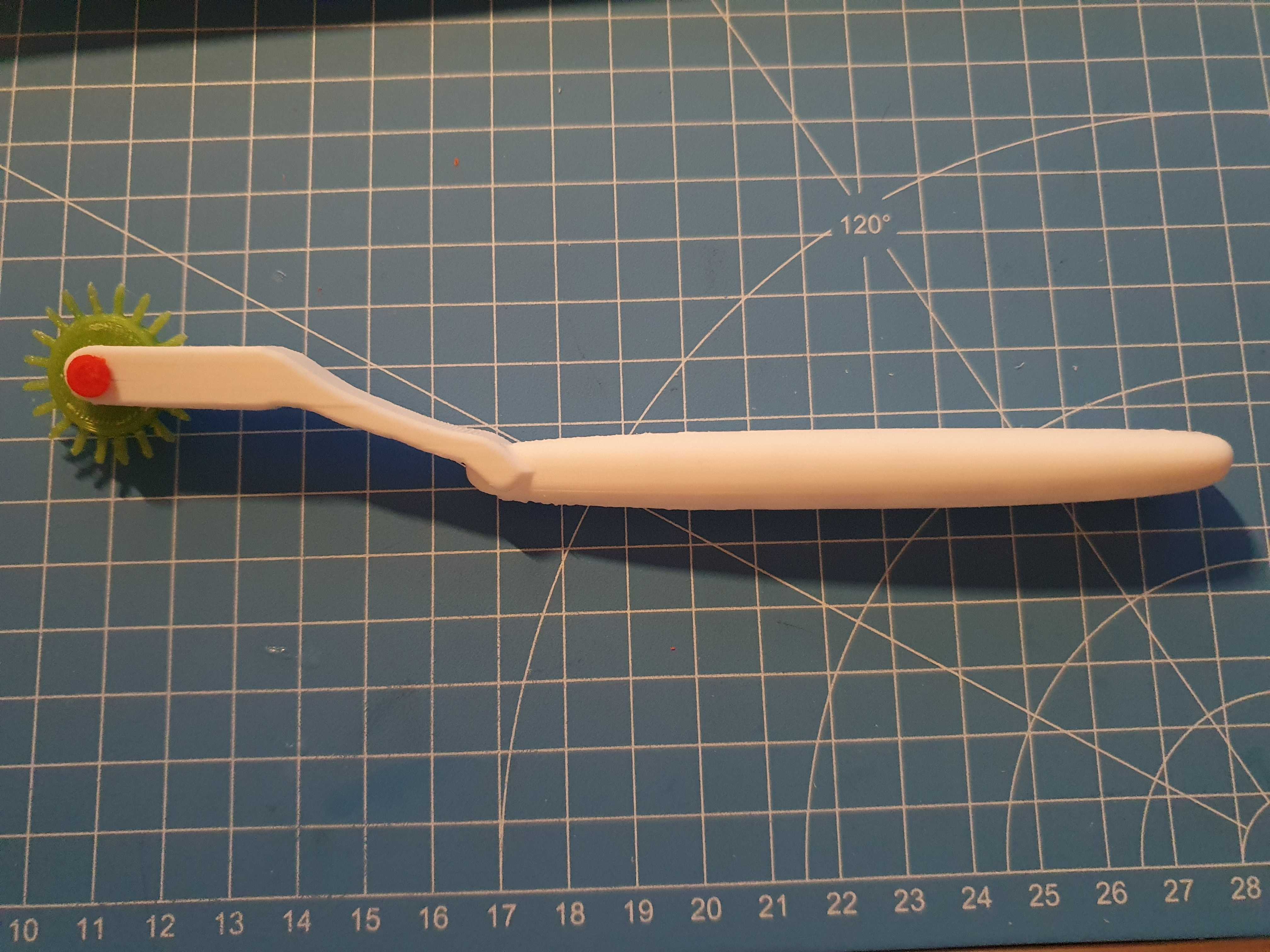

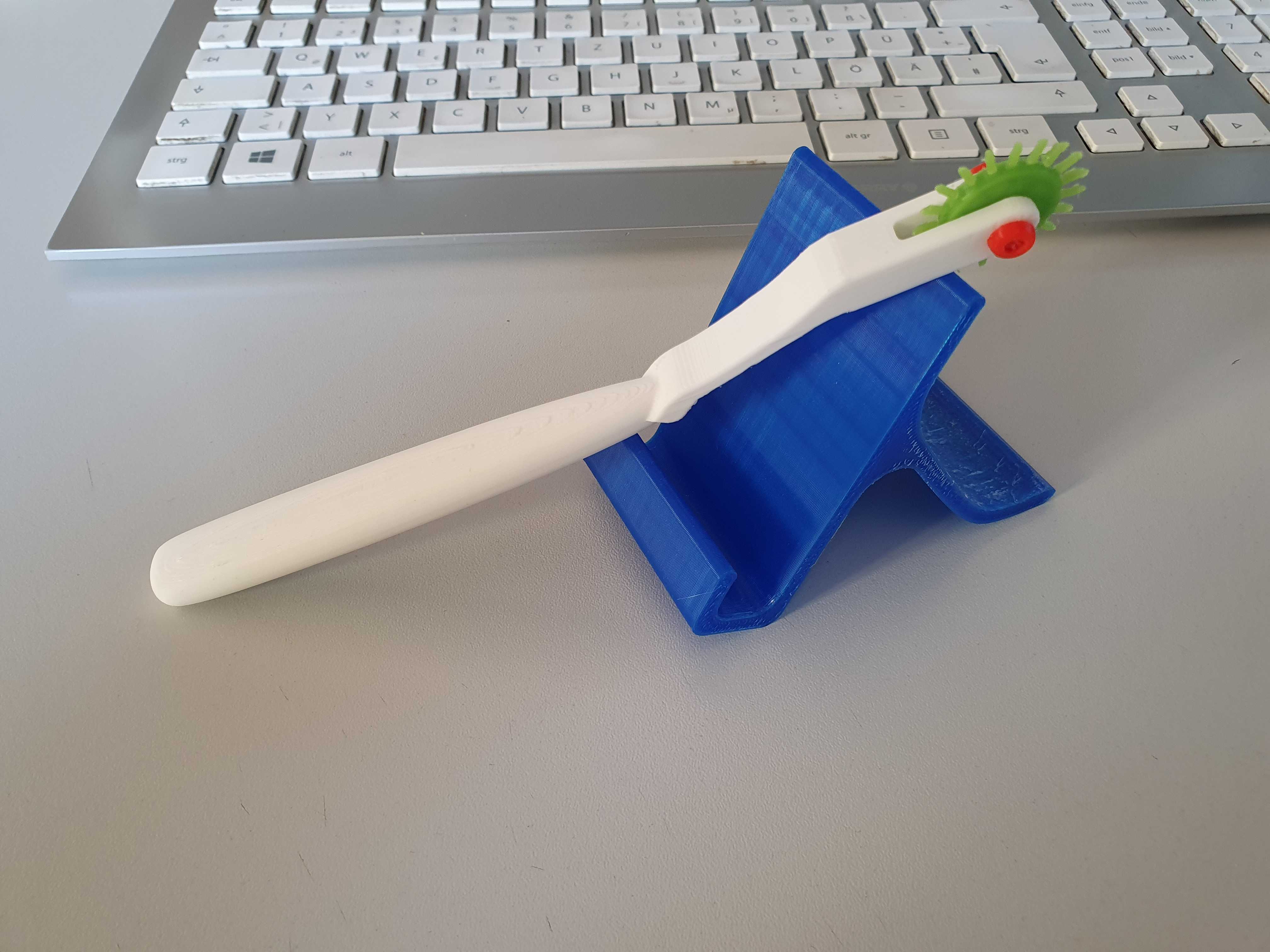

该款手持滚轮式理疗按摩器具，主要面向康复理疗、日常肌肉放松场景设计，可用于家庭日常保健、社区理疗服务、运动后肌肉舒缓等多种场景，能够针对肩颈、腰背、四肢等不同部位的肌肉紧张、筋膜黏连问题，通过滚轮的滚动按压实现物理舒缓，无需外接电源即可手动操作，使用场景不受供电条件限制，适配居家、户外、办公间隙等多场景的放松需求。产品整体采用长柄铰接式结构，握持段采用贴合人体手掌弧度的流线型曲面设计，握持时手掌与柄身的接触面积更大，长时间施力操作不易产生硌手、滑脱的问题，柄身的粗细过渡符合人手抓握的发力习惯，使用者可根据按摩部位的受力需求，灵活调整按压力度，适配不同受力耐受度的使用人群。工作端采用带凸起触点的滚轮结构，滚轮表面均匀分布的细小凸点，在滚动过程中能够对接触部位的皮肤及浅层肌肉形成点状按压刺激，相较于平面滚轮更易渗透至筋膜层，提升按摩放松的效果；铰接结构连接握持柄与滚轮工作端，可实现一定角度的转动调节，在按摩腰背等手部不易直接贴合的部位时，可通过调整铰接角度让滚轮更好地贴合皮肤曲面，避免出现按压死角。从设计思路来看，整体结构优先考虑手动操作的易用性，整体重量控制在单手握持无负担的区间，整体长度适配人手自然伸展的操作范围，无需过度抬臂即可完成肩颈、腰背部的自我按摩操作；铰接处的转动阻尼经过合理设定，既可以灵活调整角度，又能在按摩施力过程中保持角度稳定，不会出现随意晃动偏移的问题。滚轮与铰接支架的连接采用顺滑的转动副设计，滚动过程中无卡顿、异响，保证按摩过程的流畅触感；柄身末端做了圆弧收边处理，避免使用过程中剐蹭衣物或皮肤。安装边界方面，滚轮组件与铰接支架采用可拆卸的卡接结构，后期可根据使用需求更换不同凸点密度、不同直径的滚轮头，适配不同部位的按摩需求，比如更换软质滚轮可用于面部等敏感部位的舒缓，更换大直径滚轮可用于大腿、腰背等大肌肉群的放松，整体结构无尖锐外露部件，使用过程中的安全性得到充分保障，各部件的连接间隙控制在安全范围内，不会出现夹手、夹毛发的问题，适合全年龄段人群日常保健使用。
