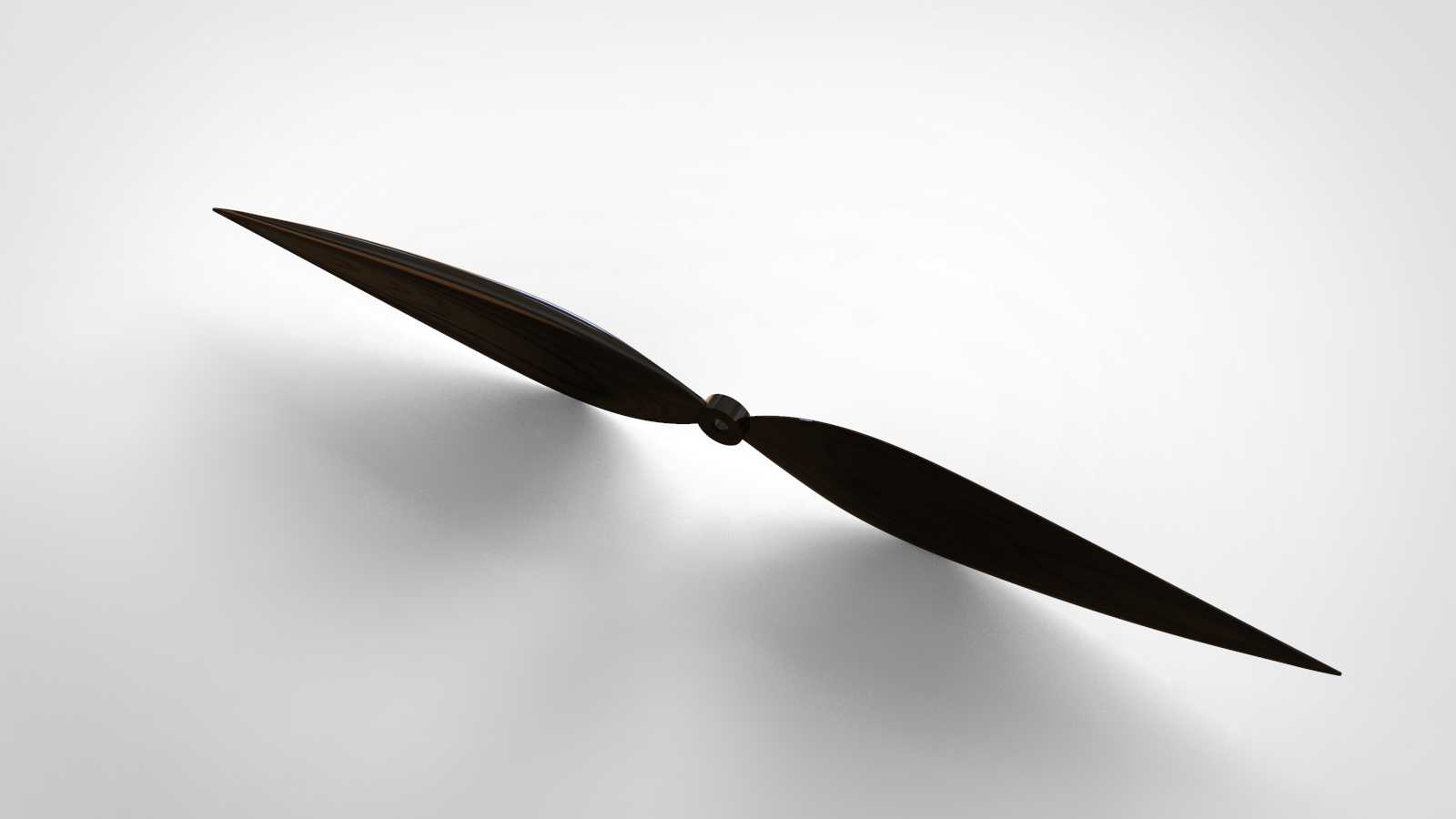

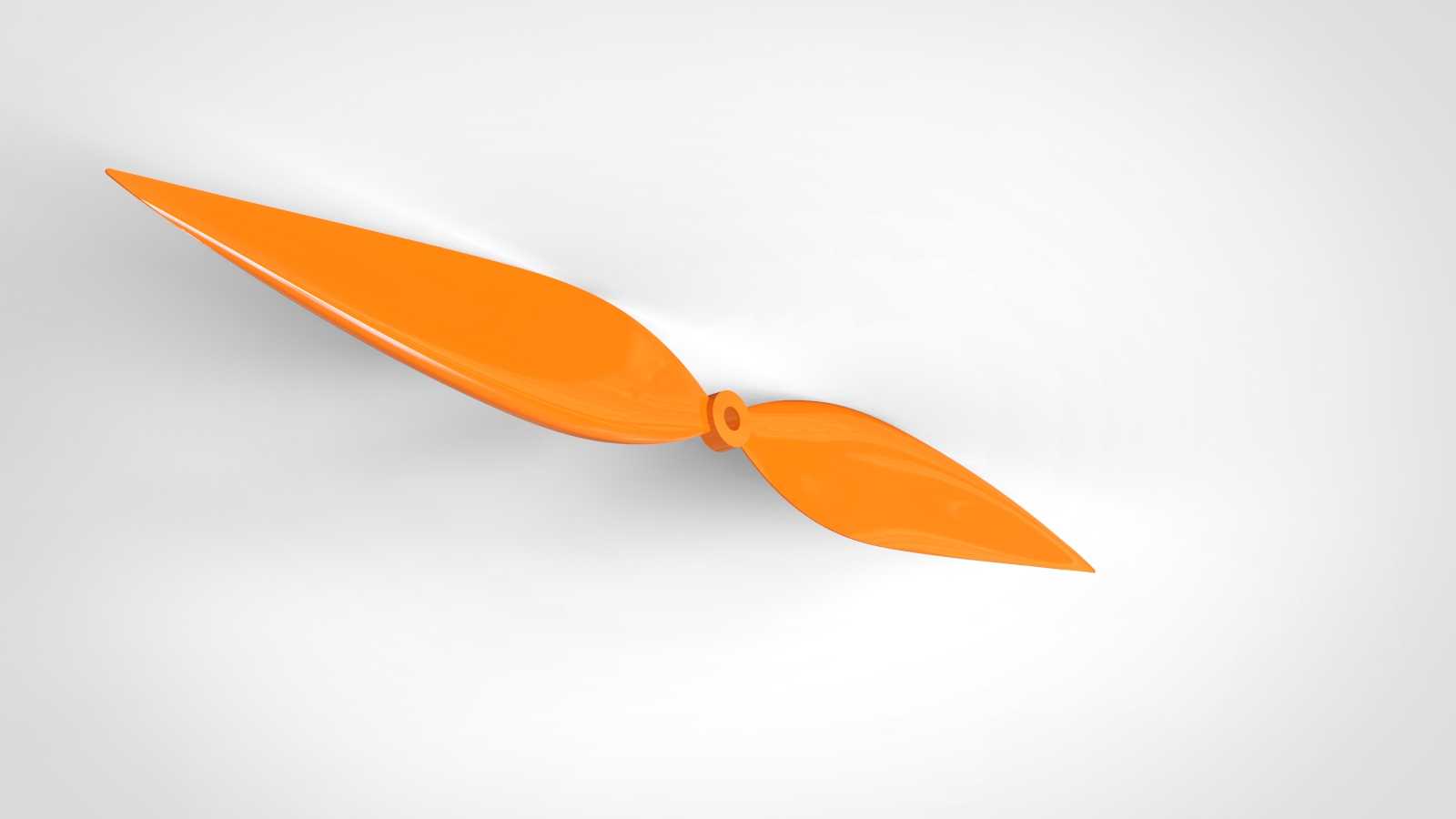

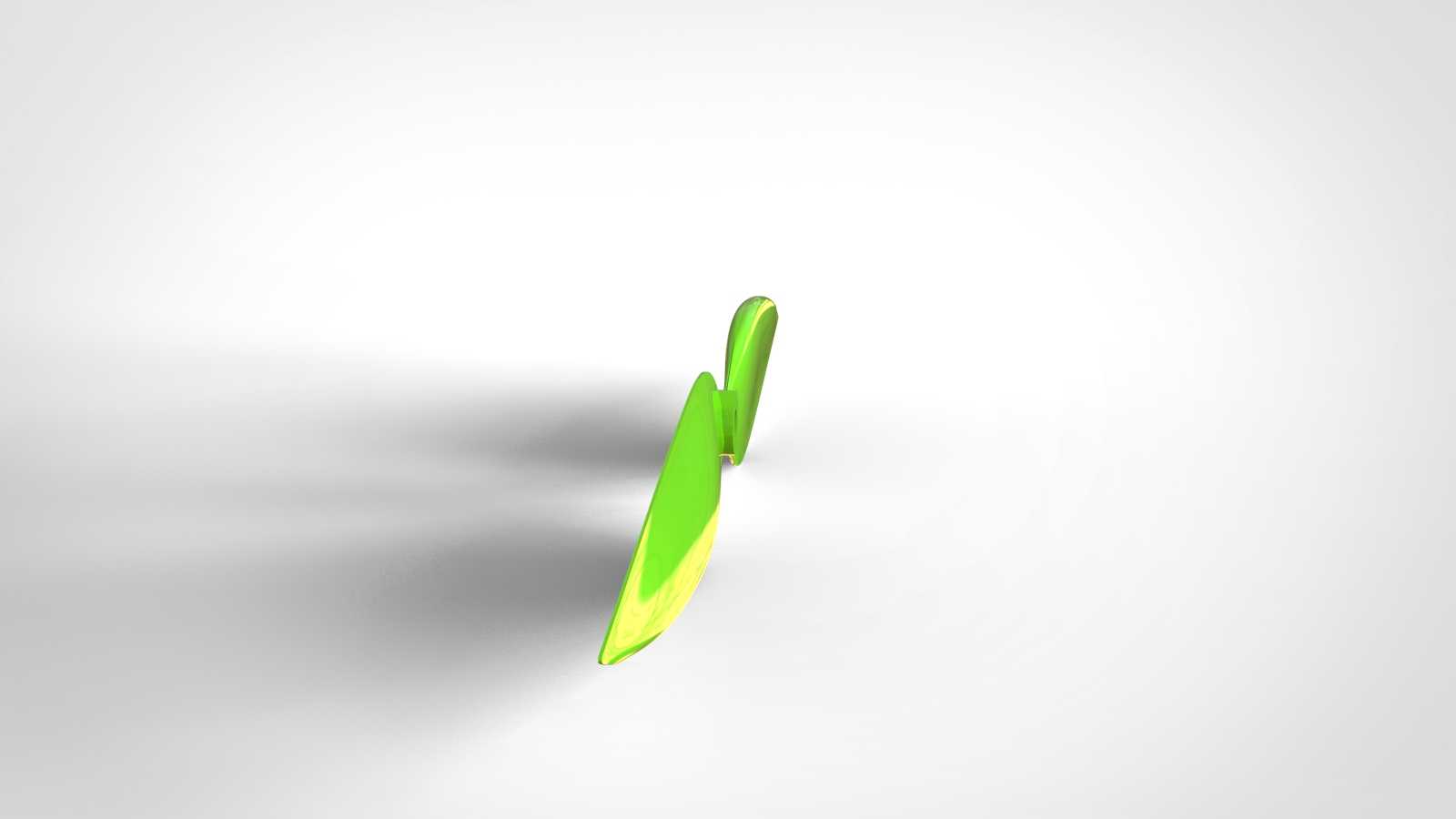

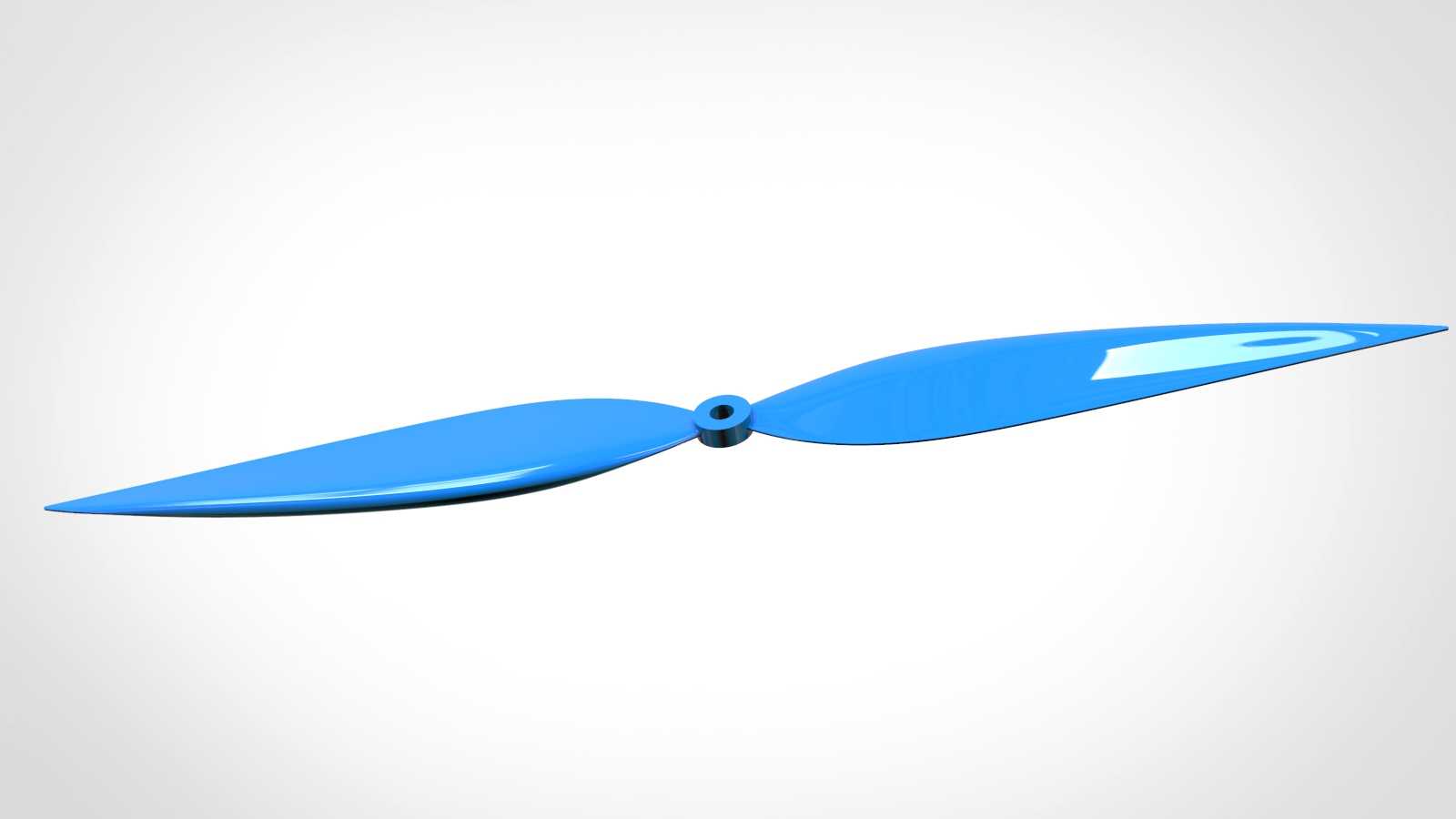

多色两叶无人机螺旋桨结构设计

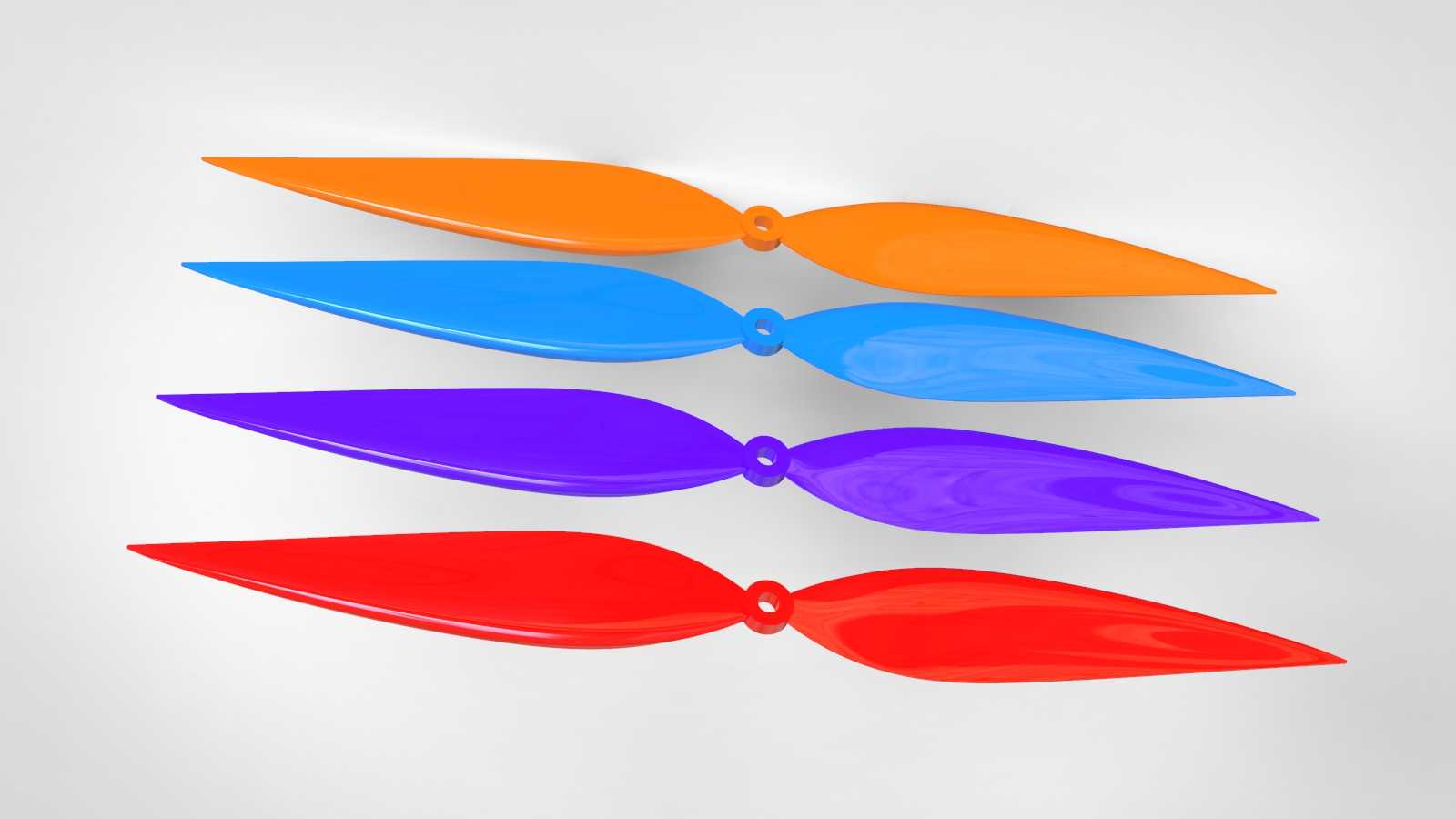

本次设计的两叶螺旋桨主要面向小型消费级无人机、入门级航模飞行器的动力配套场景，是这类低空小型飞行器产生飞行动力的核心部件，直接决定飞行器的升力输出效率、飞行稳定性与续航表现，可适配轴距在250mm至350mm区间的多旋翼无人机，也可用于固定翼航模的推力提供。从实际用途来看，这类螺旋桨通过高速旋转切割空气，将电机输出的旋转扭矩转化为轴向的推力或升力，带动飞行器完成起飞、悬停、机动飞行、降落等全流程动作，不同配色的桨叶可帮助飞手快速识别机头朝向，避免飞行过程中出现方向判断失误，降低炸机风险。在功能特性设计上，该螺旋桨采用对称翼型的两叶结构，相比三叶桨拥有更低的转动惯量，电机响应速度更快，飞行操控手感更跟手，同时桨叶表面做了光滑的曲面过渡处理，能有效降低旋转过程中的空气紊流，减少飞行噪音与气动阻力，提升动力转化效率，桨叶中心的安装孔采用标准适配尺寸，可匹配市面上绝大多数小型无人机常用的2204、2206规格无刷电机输出轴，安装时无需额外打孔改装，中心孔周边做了加厚加强处理，避免高速旋转时桨根位置出现应力断裂，提升飞行过程中的结构可靠性。设计思路上，首先围绕小型无人机的常用起飞重量区间，确定桨叶的弦长变化梯度与扭转角度，从桨根到桨尖的弦长逐步收窄，扭转角逐步减小，让桨叶各个位置的线速度与迎角匹配更合理，避免桨尖失速，同时兼顾低速悬停的升力效率与高速飞行的推力表现；桨叶的前缘做了圆弧钝化处理，后缘做了薄化收边，既保证了桨叶的结构强度，又能减少空气摩擦阻力；四组不同配色的桨叶分别对应正桨与反桨，可直接配对安装在无人机的正反电机位上，抵消电机旋转产生的反扭矩，保证飞行器飞行姿态平稳。在外形尺寸与安装边界上，该系列螺旋桨的整体直径适配8寸至10寸的桨位安装需求，桨叶最大厚度集中在桨根区域，向桨尖逐步递减，中心安装孔的孔径与孔位深度严格匹配常用电机的安装轴尺寸，安装后桨叶与电机机座的间隙控制在安全范围内，旋转过程中不会与机臂、飞控线束等周边部件发生剐蹭，桨叶的整体重量控制在合理区间，不会给电机造成额外的负载负担，能有效延长电机使用寿命与飞行器的单次续航时长。
