四轴航拍飞行器中心安装承载板设计

这款多旋翼飞行器中心承载板，是四轴航拍无人机机架的核心结构部件，主要应用于消费级航拍、小型航测作业、业余飞行创作等场景，承担整机组装的核心承载与连接功能。作为机架的核心受力构件，该中心板需要同时承接飞控系统、电源模块、电调组件、机臂连接座的安装固定，还要传递飞行过程中四个机臂传递来的升力与机动载荷，是保障整机结构稳定性的关键部件。

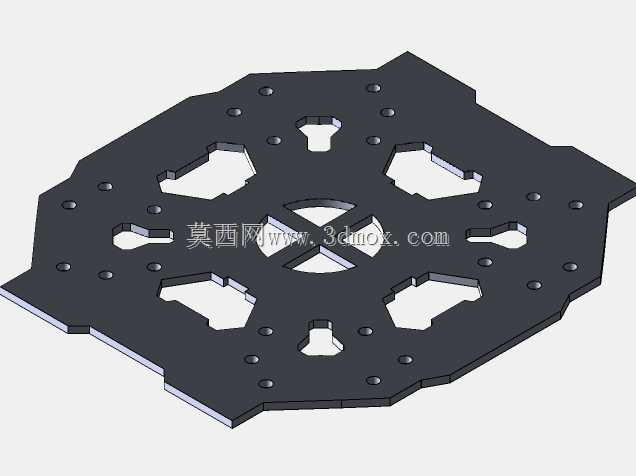

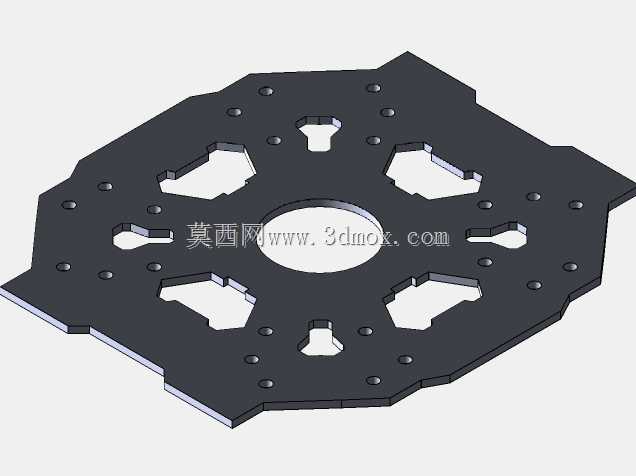

在功能特性设计上，该中心板采用对称式八边形切角外形，整体为等厚度平板结构，板面均匀排布多组安装孔位，中心区域预留十字形镂空，既可以降低整机自重，也能为飞控模块的布线、减震组件的安装预留操作空间，同时对称的镂空设计可以保证板面受力均匀，避免飞行过程中出现结构共振。围绕中心区域均匀分布的八组异形镂空槽，对应四个机臂的安装定位与走线需求，每个机臂对应的安装区域都设置了多组固定孔位，可以适配不同管径的碳纤机臂安装，同时预留的走线槽可以让电调信号线、电源引线从板面下方穿过，避免线材外露干扰飞行姿态，也能减少飞行过程中的风阻。板面边缘的切角设计，既可以减少飞行时的边缘风阻，也能避免尖锐边角在起降、搬运过程中造成磕碰损伤，同时切角位置预留的小孔位可用于安装LED指示灯、GPS支架等扩展配件。

在设计思路上，该部件优先考虑结构强度与轻量化的平衡，整体采用对称布局保证四个方向的受力一致性，所有安装孔位均围绕中心对称分布，确保整机重心落在板面几何中心位置，避免因重心偏移导致飞行姿态控制难度提升。孔位排布上区分了主承力固定孔与配件安装孔，主承力孔位围绕机臂安装区域密集排布，保障机臂连接的结构强度，配件安装孔位沿板面边缘均匀分布，满足不同用户的扩展改装需求。镂空区域的形状经过受力优化，避开了主要的应力传递路径，在挖空减重的同时不会削弱板面的整体抗弯折、抗扭转性能。

在安装边界与尺寸适配方面，该中心板的安装孔位间距适配主流的小四轴飞行器机架规格，中心区域的安装平面可适配标准尺寸的飞控控制器、减震球安装座，板面厚度适配常用的M3规格固定螺丝，机臂安装位的孔距可适配16mm、20mm管径的圆形碳管机臂，整体安装边界预留了足够的操作空间，组装时不需要额外进行孔位打磨或裁切，即可完成整机组装。板面上下两侧的平面度经过设计优化，可保证飞控模块安装时的水平度，避免因安装面倾斜导致飞控姿态解算出现误差，影响飞行稳定性。
