JB机架Mk10安装基座结构设计

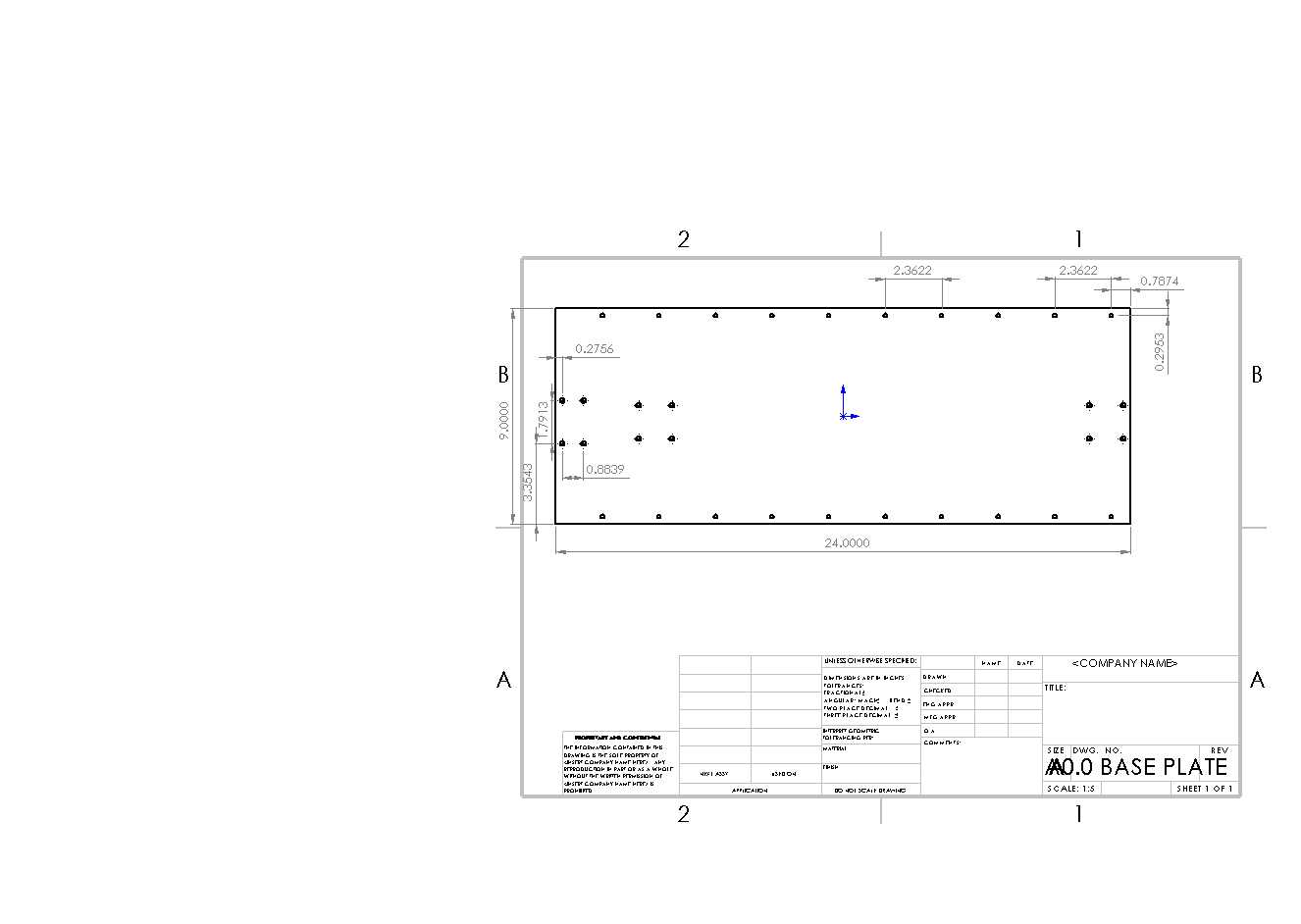

该JB机架Mk10基座是工业装配场景中核心的承载支撑构件，主要应用于自动化产线工位搭建、小型专用设备集成、测试工装台架组装等场景，作为整套机架体系的底层安装基准，承担上部所有功能模组的载荷传导、位置固定与精度保持作用，是保障整套机架运行稳定性的核心基础部件。从实际用途来看，该基座可适配多类轻型工业设备的机架搭建需求，既可以作为独立小型设备的底部承托板，也可通过标准连接构件拼接组成多层级机架结构，为上部安装的气动元件、传感模块、执行机构提供统一的安装定位基准，避免设备运行过程中出现构件偏移、共振形变等问题，保障整套设备的运行精度与结构可靠性。在功能特性设计上，该基座采用一体化平板式结构设计，板面按照模块化安装需求排布了多组标准化安装孔位，不同区域的孔位对应不同功能模组的安装需求，无需现场二次打孔即可完成上部构件的快速装配，大幅提升机架组装效率；同时针对不同位置的承载需求，孔位排布做了差异化密度设计，在核心承载区域加密孔位提升连接强度，在非承载区域合理控制孔位间距，在保障结构强度的前提下尽可能降低构件自重，兼顾刚性与轻量化需求。设计思路上，该基座遵循标准化、模块化的机械设计原则，以通用安装兼容性为核心设计目标，所有孔位的位置度、孔径公差均按照通用工业安装标准设定，可适配市面主流的工业铝型材、标准紧固件、功能模组的安装尺寸，无需额外加工转接件即可完成装配；同时针对不同安装场景的适配需求，板面预留了多组定位基准标识，方便装配过程中快速对齐上部构件的安装位置，降低装配调试的难度，减少人工装配的误差累积。从外形尺寸与安装边界来看，该基座整体为矩形平板结构，长宽尺寸按照标准机架的安装模数设定，可直接适配常规规格的工业机架框架安装需求，板厚经过力学仿真校核，在满载荷工况下的形变量控制在工业设备允许的精度范围内，不会因长期承载出现翘曲变形；安装边界上，基座四周预留了足够的紧固件操作空间，装配时可从侧面完成所有连接螺栓的紧固操作，无需额外预留上部操作空间，可有效压缩整套设备的整体安装占地，适配车间内紧凑的工位布局需求。同时针对不同版本的构件适配需求，设计时明确了不同位置垫块的结构差异，竖板位置、上部与下部的垫块结构做了区分设计，避免装配过程中出现错装问题，保障整套机架的装配精度与结构稳定性，即使是首次接触该结构的装配人员，也可按照结构差异快速区分不同安装位置的配件，提升装配效率与准确率。
