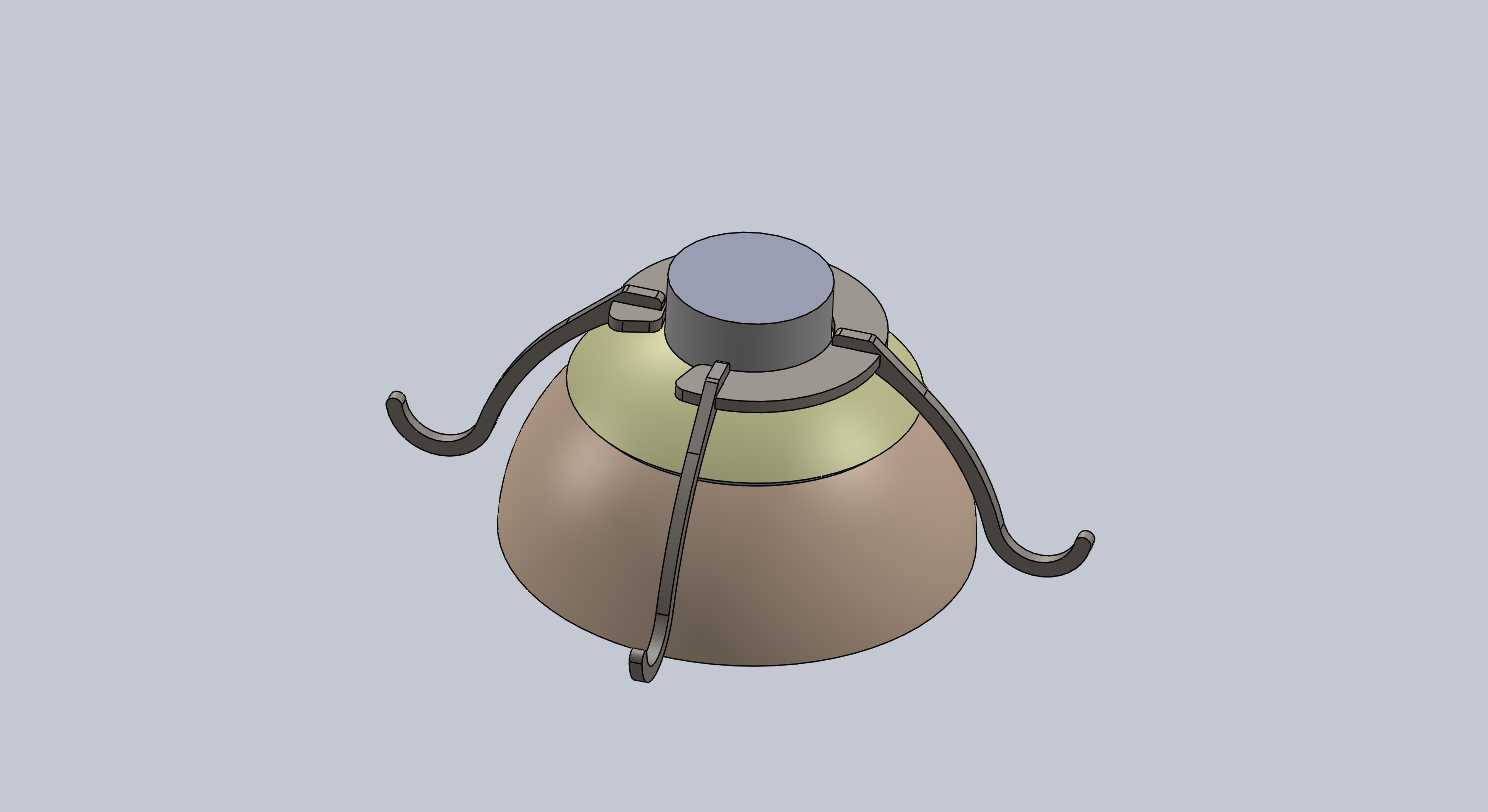

高压气瓶顶部挂载式四挂钩吊架结构

这款吊架结构专为焊接作业场景下的高压气瓶配套设计，核心应用于车间固定工位、流动焊接作业点、设备维修现场等需要使用高压储气瓶的作业环境，解决传统气瓶周边工具零散摆放、取用不便、易掉落遗失的实际痛点。整套结构采用四点式挂钩布局，安装基准完全匹配市面上通用标准高压气瓶的顶部轮廓，安装时无需对气瓶本体进行打孔、焊接等破坏性改造，直接依托气瓶顶部的阀座凸台作为承载定位面，通过环抱式的卡接结构完成固定，安装后不会遮挡气瓶阀门、压力表、调压器等核心操作部件，也不会干涉调压旋钮的转动、气管的插拔连接等日常操作。四个挂钩沿气瓶周向均匀分布，单钩采用圆弧过渡的弯型设计，钩体末端做了上翘的防脱处理，能够稳妥悬挂焊接防护手套、焊枪辅助工具、面罩绑带、小型打磨工具、气管接头收纳袋等作业常用物件，让作业人员在操作时无需反复弯腰寻找地面放置的工具，大幅减少无效动作，提升焊接作业的连贯性。设计过程中充分考虑了气瓶顶部的安装边界，整体结构的最大外径不超过气瓶肩部的最大轮廓，不会额外增加气瓶的横向占用空间，在气瓶转运、推移过程中挂钩不会剐蹭周边设备、墙面或者过往人员，避免了突出构件带来的磕碰安全隐患。上部的定位座采用台阶式嵌套结构，与气瓶顶部的圆形凸台完全贴合，承载时受力均匀分散到气瓶肩部的壳体上，不会对阀门连接处造成额外的侧向载荷，避免长期挂载导致阀座松动漏气的风险。挂钩与上部定位座的连接采用铰接式结构，在不使用时可以向上收拢贴合气瓶外壁，进一步缩小整体占用空间，需要挂载物件时自然下垂即可，无需额外的锁止或者固定操作，使用十分便捷。整套结构的受力经过校核，能够满足日常焊接作业中各类随身工具的挂载承重需求，不会出现变形、断裂、脱落的问题，同时结构没有易损的细小零部件，长期在焊接飞溅、车间粉尘的环境下使用也不会出现卡滞、锈蚀失效的情况，适配绝大多数工业场景下的高压气瓶使用需求，为焊接作业人员提供就近的工具挂载位置，让作业区域更加整洁有序，减少工具遗失、掉落的概率，间接提升现场作业的安全管理水平。
