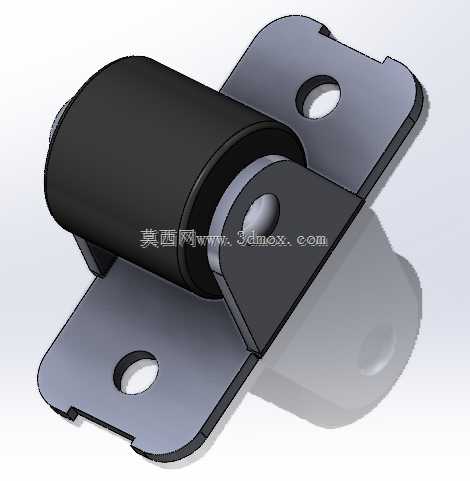

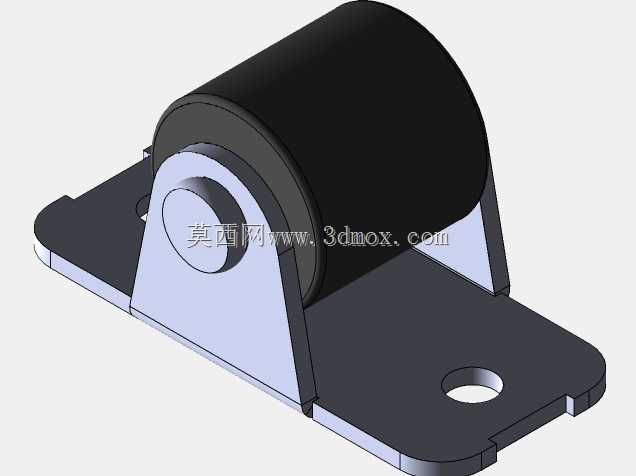

22mm板式固定家具脚轮结构设计

这款22mm直径板式固定脚轮，主要应用于民用家具、轻型商用置物架、小型移动设备底座等场景，作为非转向式支撑移动部件，适配需要直线移动、无需频繁转向调整方位的轻载承载场景，比如固定工位的办公矮柜、家用储物架、小型设备推移底座等，能够在平整的室内地面实现顺畅的直线推移，减少家具或设备底部与地面的直接摩擦，避免地面饰面被刮花，同时降低推移过程中的噪音，提升使用体验。从功能特性来看，这款脚轮采用固定结构设计，不具备水平转向功能，推移过程中行进方向稳定，不会出现随意偏摆的问题，承载时受力均匀，轮体采用耐磨橡塑材质，具备一定的弹性，接触地面时能够缓冲微小的地面不平整带来的震动，同时橡塑材质的摩擦系数适中，既能够保证推移时的顺畅度，也能在静置时提供足够的摩擦力，避免设备或家具出现非预期的滑移。安装支架采用板式冲压结构，支架上预留两个对称的安装孔位，安装时可直接通过螺丝将支架与家具或设备的底部安装面锁紧固定，安装操作便捷，固定后连接强度可靠，能够承受额定范围内的垂直载荷，不会出现支架变形、连接松脱的问题。在设计思路上，这款脚轮优先考虑轻载场景下的实用性与安装便捷性，整体结构做了精简优化，没有多余的复杂构件，轮体与支架的连接采用同轴铆接结构，保证轮体转动顺畅的同时，连接部位无松动旷量，支架的弯折角度经过精准计算，保证轮体与支架之间留有足够的转动间隙，不会出现轮体转动时摩擦支架的问题，同时支架的边缘做了钝化处理，避免安装或使用过程中划伤操作人员或家具表面。外形尺寸方面，轮体直径为22mm，整体支架的安装面为平板结构，两个安装孔的孔位间距适配常规家具底部的安装预留尺寸，安装后整体突出安装面的高度较低，不会过多抬升家具或设备的整体高度，能够保证放置后的稳定性，不会出现重心过高易倾倒的问题，轮体宽度适配轻载承载需求，接触地面的面积适中，单位面积压力小，不会在木质地板、瓷砖等易留痕的地面上产生压痕，适配多种室内地面材质的使用需求。
