离心泵配套深沟球滚动轴承结构设计

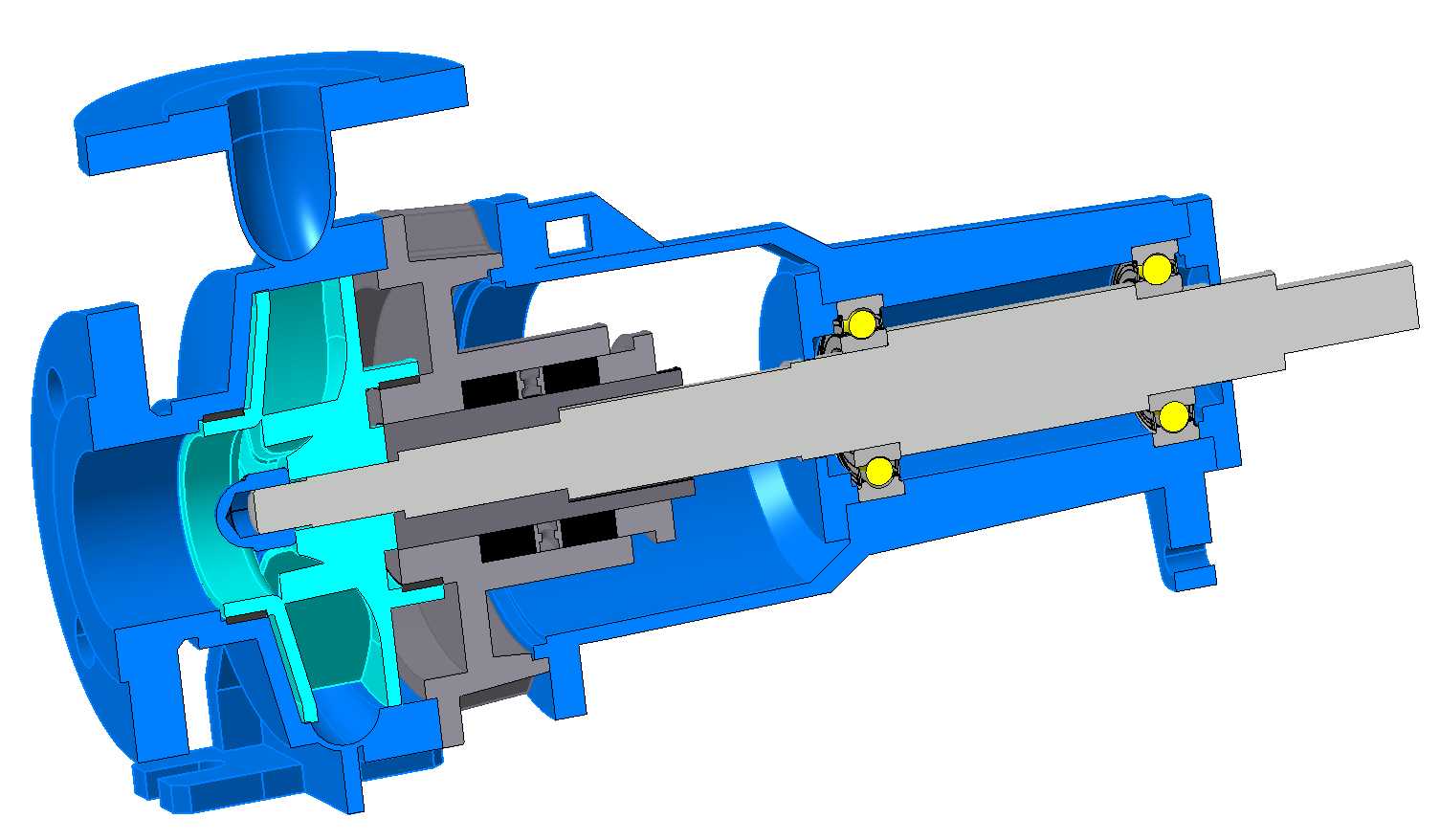

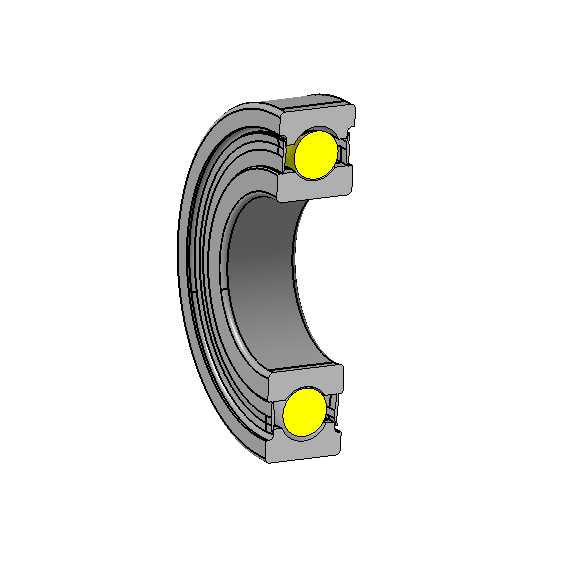

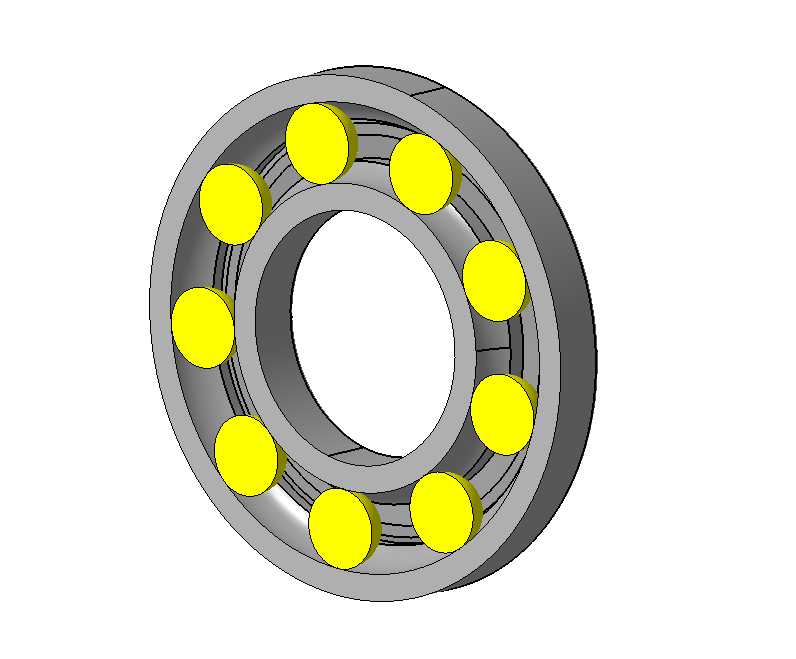

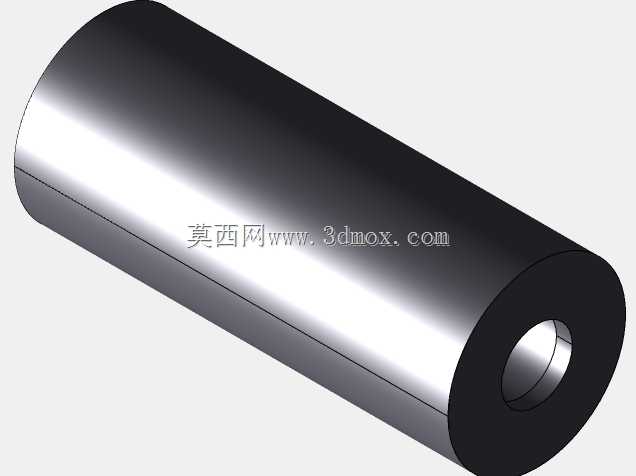

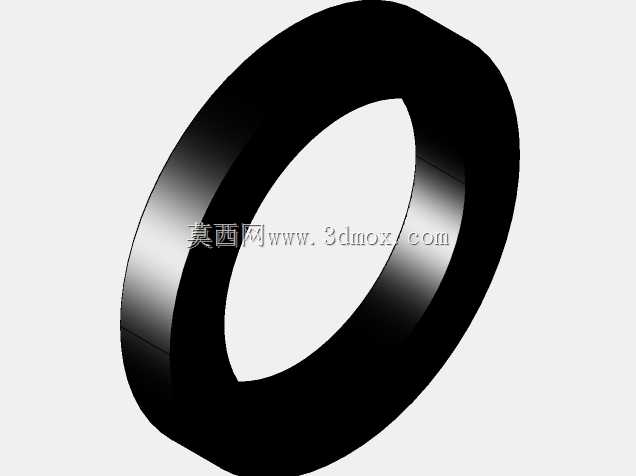

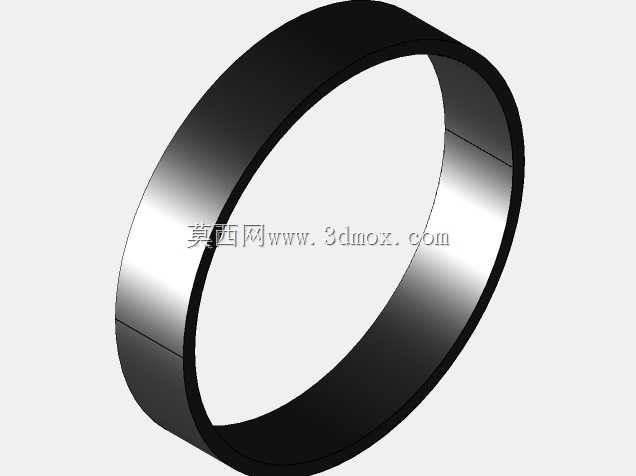

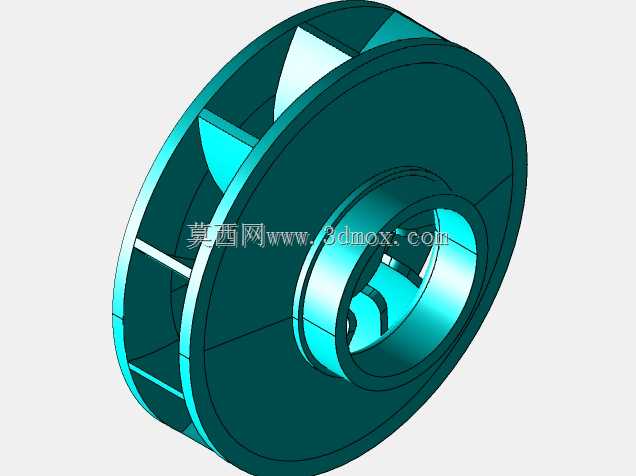

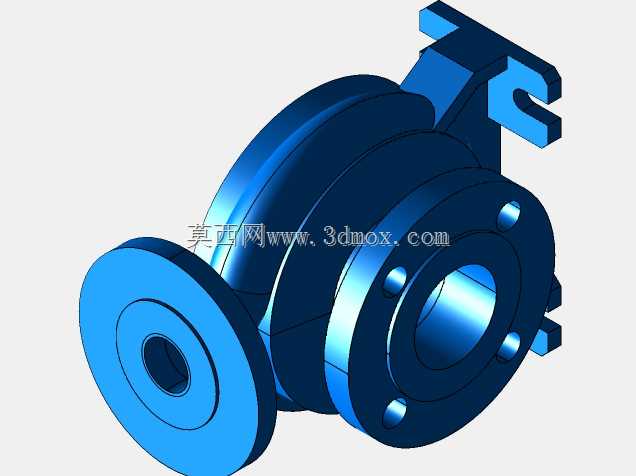

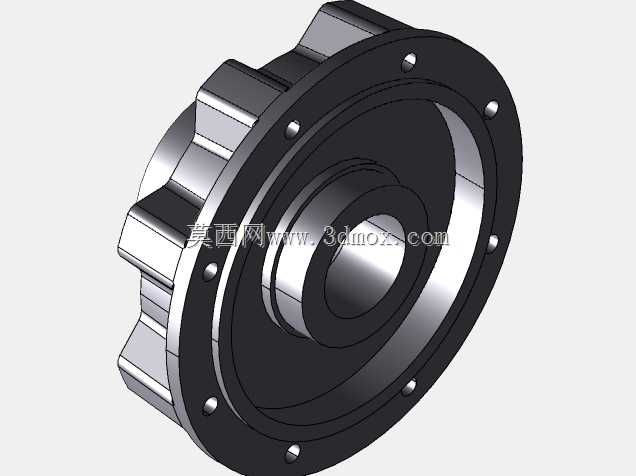

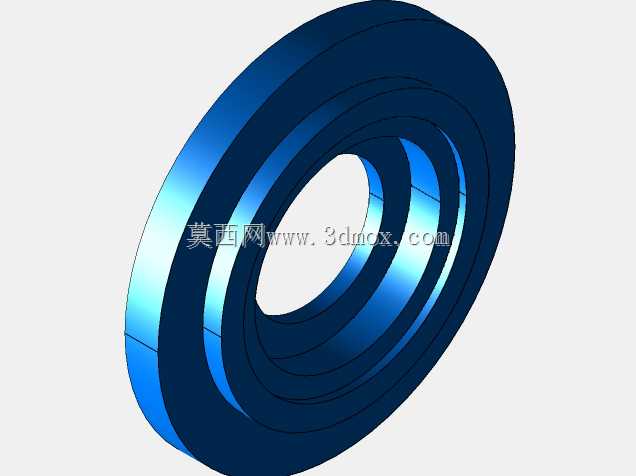

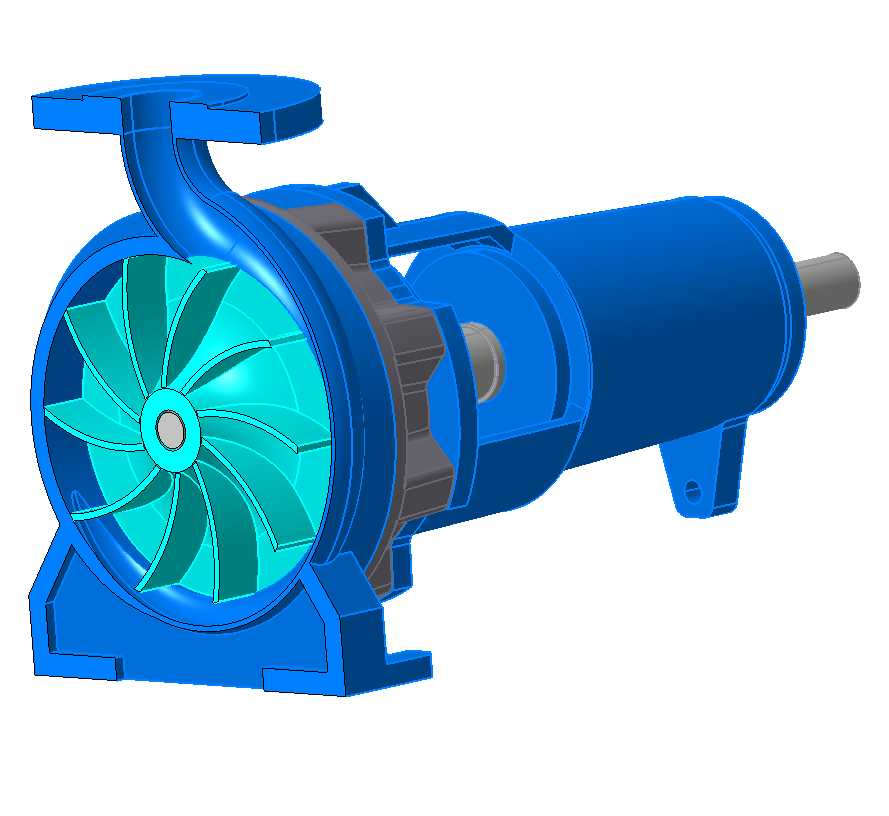

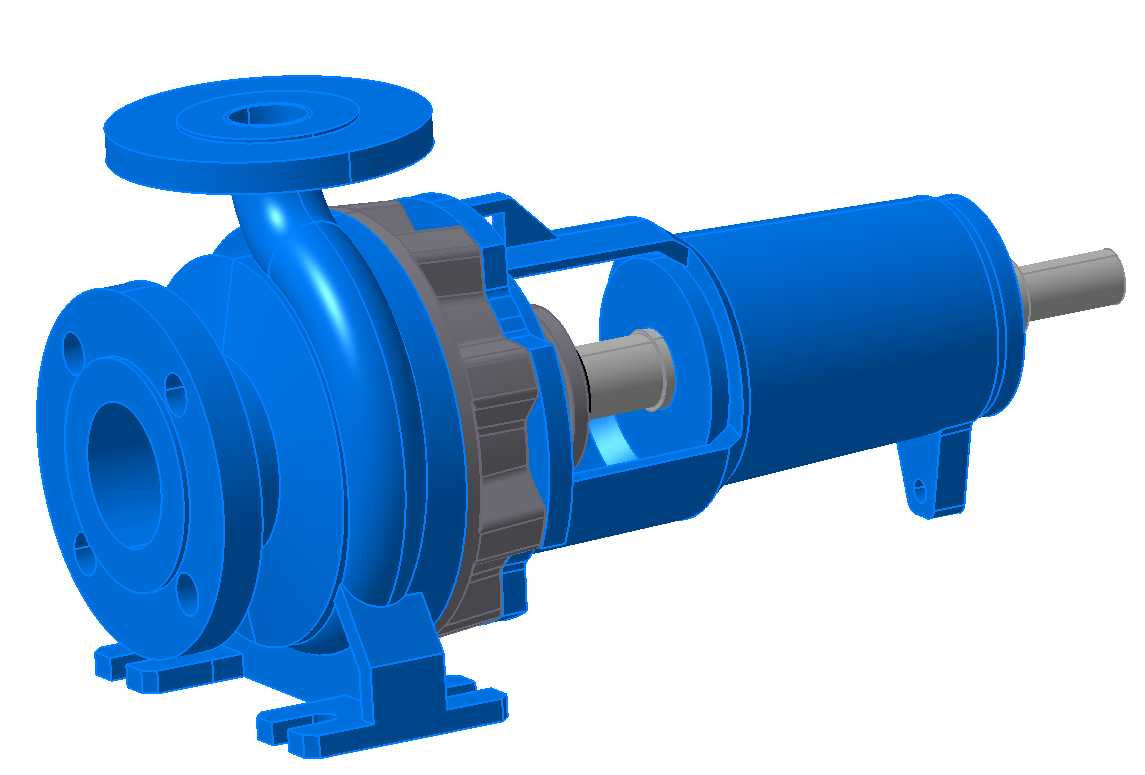

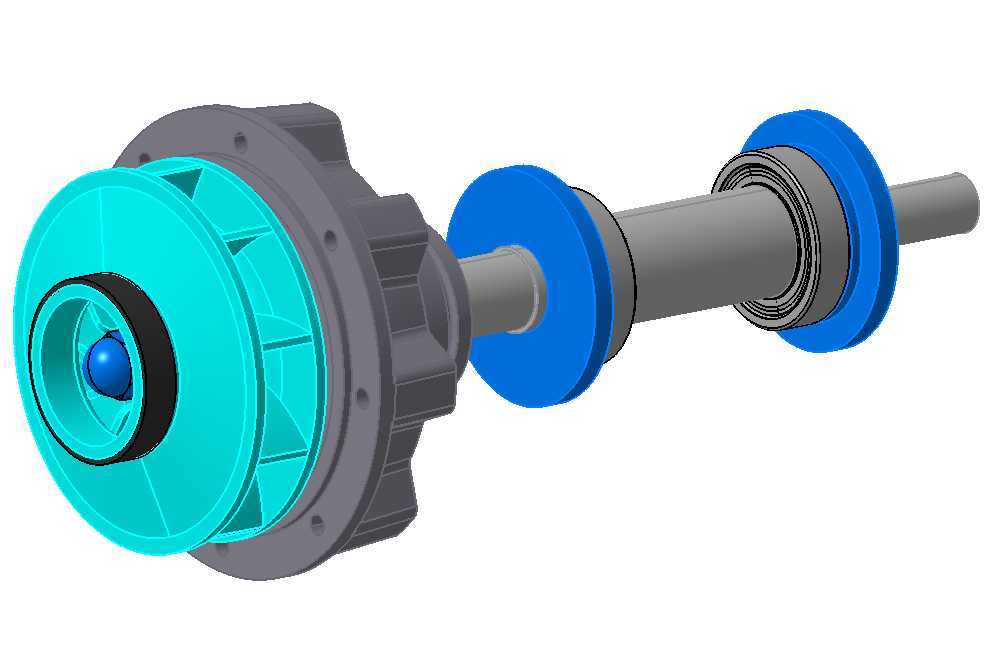

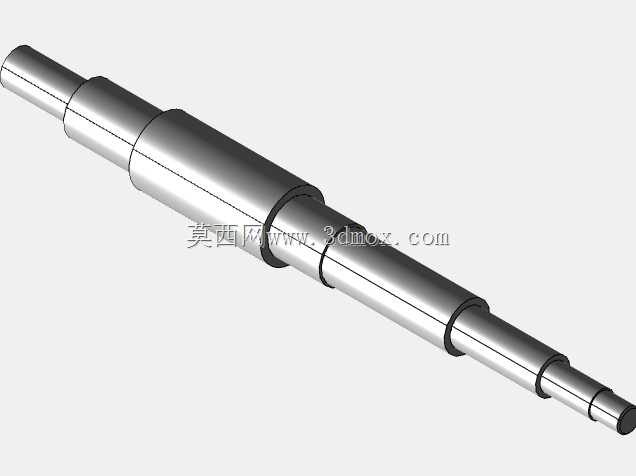

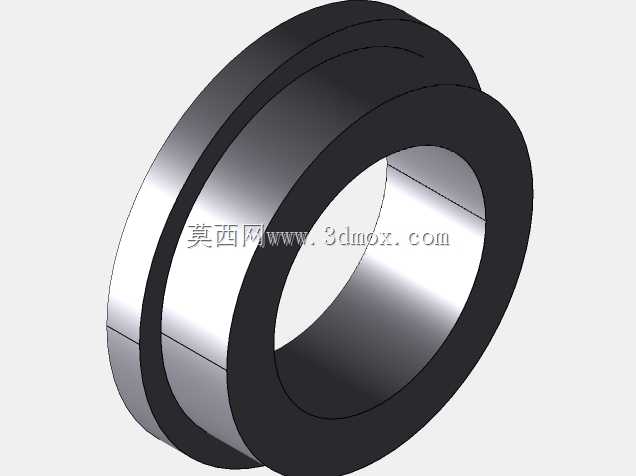

本次设计的滚动轴承是离心泵转子系统的核心支撑部件，主要应用于工业给排水、化工流体输送、暖通循环、农业排灌等场景下的离心泵设备中，承担泵轴旋转过程中的径向载荷与少量轴向载荷，保障叶轮在泵腔内部稳定高速旋转，避免轴系出现径向跳动、轴向窜动问题，直接决定离心泵的运行平稳性、噪音水平与连续工作寿命。在实际离心泵运行工况中，轴承需要长期承受叶轮旋转带来的径向水力冲击、轴系自重带来的静载荷，以及流体压力波动带来的交变载荷，同时还要适配泵腔内部可能存在的润滑脂浸润、少量介质渗漏的工作环境，因此在结构设计上采用了经典深沟球轴承构型：整体由内圈、外圈、圆柱形滚动钢球、保持架四个核心部分组成，内圈与泵轴采用过盈配合随轴同步旋转，外圈与泵体轴承座采用过渡配合固定在泵体上，均匀排布的黄色滚动体作为载荷传递的核心介质，将内圈与外圈之间的滑动摩擦转化为滚动摩擦，大幅降低轴系旋转过程中的摩擦阻力与温升。设计过程中首先根据离心泵的额定轴径、额定转速、设计载荷确定轴承的公称内径、外径与宽度尺寸，严格匹配常规离心泵轴承座的安装边界，保证该轴承可以直接替换同规格标准件，无需对现有泵体结构做额外改造；滚动体的数量与直径经过载荷校核计算，确保在额定载荷下每个滚动体承受的接触应力处于材料许用范围内，避免长期运行出现点蚀、剥落失效；保持架采用兜孔结构将每个滚动体均匀分隔，避免滚动体在旋转过程中相互碰撞摩擦，同时引导滚动体在滚道内平稳运转，保证旋转过程中无卡滞、无异响。外形尺寸上严格遵循通用轴承的安装公差要求，内圈内径与轴的配合公差、外圈外径与轴承座孔的配合公差均满足旋转机械的装配精度要求，轴承两端预留有密封件安装槽位，可适配接触式或非接触式密封结构，防止润滑脂泄漏同时阻挡外界粉尘、水汽进入轴承滚道内部，适配离心泵多粉尘、高湿度的复杂工作环境。该轴承结构可直接用于离心泵的轴系支撑设计，也可作为流体机械仿真分析的基础模型，为后续的流固耦合分析、转子动力学分析提供精准的结构支撑。
