RC遥控履带行走底盘结构设计

这款RC履带行走底盘，主要面向小型遥控作业载具、教学实验平台、轻型巡检机器人的行走系统开发场景，可作为各类小型功能搭载设备的移动基座，适配室内外复杂小地形的通行需求，能够在铺装路面、松软土路、浅草皮、小坡度坡面等多种地面环境下稳定行走，为上层搭载的探测模块、作业执行模块、传感采集模块提供可靠的移动承载能力。

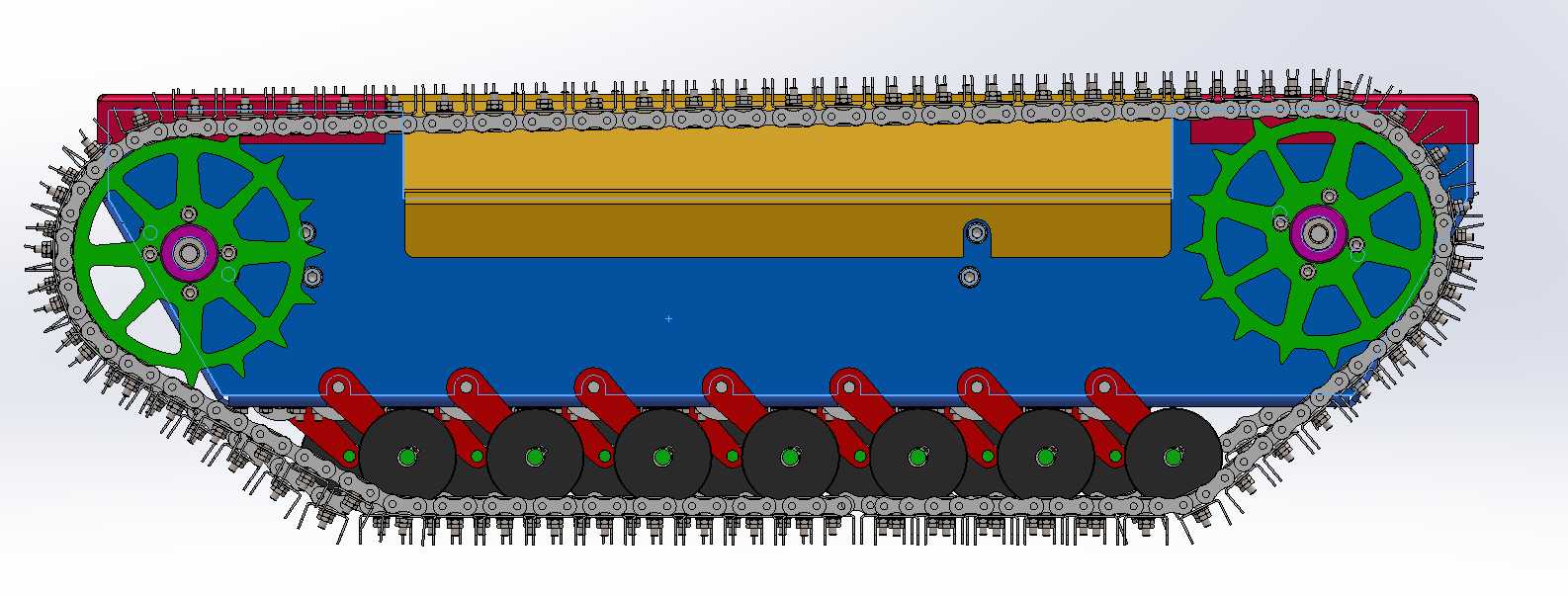

从功能特性来看，该底盘采用双侧独立履带传动布局，每侧履带配套多组负重轮沿底盘纵向排布，配合前后端的驱动轮与导向轮张紧履带，行走过程中负重轮可将底盘整体载荷均匀分散到履带接地段，大幅降低接地比压，避免在松软地面出现陷滞问题；履带板采用带横向防滑齿的结构设计，可在湿滑坡面、细碎碎石路面提供足够的抓附力，减少行走打滑概率，双侧履带可通过差速控制实现原地转向，转向半径极小，能够在狭窄空间内灵活调整行进方向，适配狭小作业区域的移动需求。

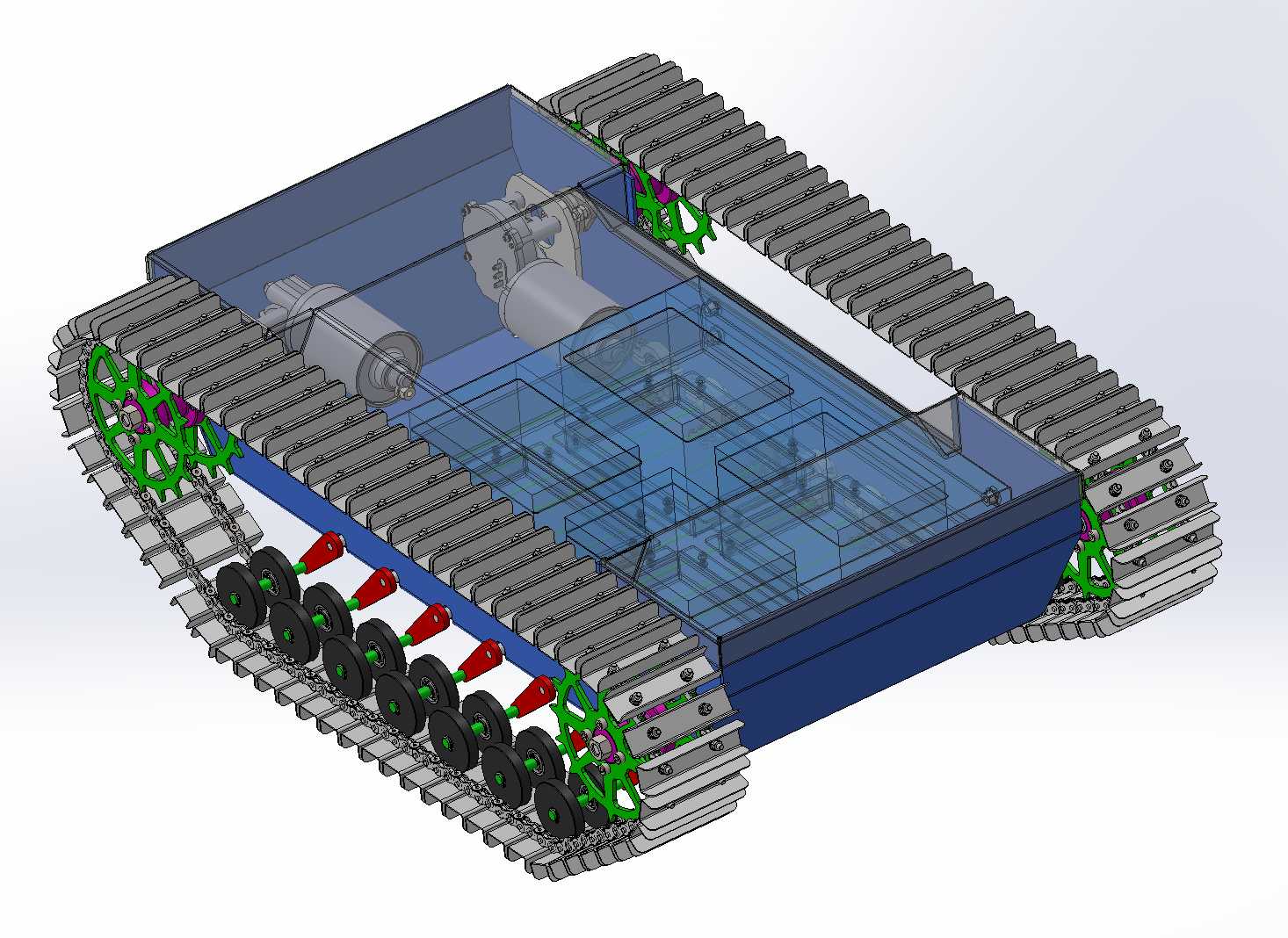

设计思路上，整体采用模块化分层布局，底盘中部预留了平整的矩形搭载空间，可根据不同使用需求固定电池组、控制电路板、功能作业模块等组件，搭载区域的边界做了凸起围边设计，可避免搭载组件在行走颠簸过程中出现移位；底盘两侧的行走机构采用对称式设计，驱动轮、负重轮、导向轮的安装位置统一基准，零部件通用化程度高，后期维护更换配件时无需额外适配，履带的张紧结构预留了调节余量，可根据使用磨损情况调整履带张紧度，避免长期使用后履带松脱影响行走稳定性。

从安装边界与尺寸适配来看，整体底盘采用扁平化矩形轮廓，履带外沿构成底盘的最大宽度边界，前后驱动轮与导向轮的外沿构成底盘的最大长度边界，整体高度控制在较低区间，可有效降低整车重心，减少爬坡、越障过程中的侧翻风险；中部搭载平台的安装孔位采用标准化间距排布，可兼容市面上主流的RC遥控设备、小型工控板、传感模块的安装尺寸，无需额外打孔改造即可完成上层组件的固定，底盘底部的负重轮安装座突出高度极小，可在跨越小型凸起障碍时避免底盘底部剐蹭地面，提升复杂路面的通过能力。
