手摇式鞋楦曲面打磨修整操作装置

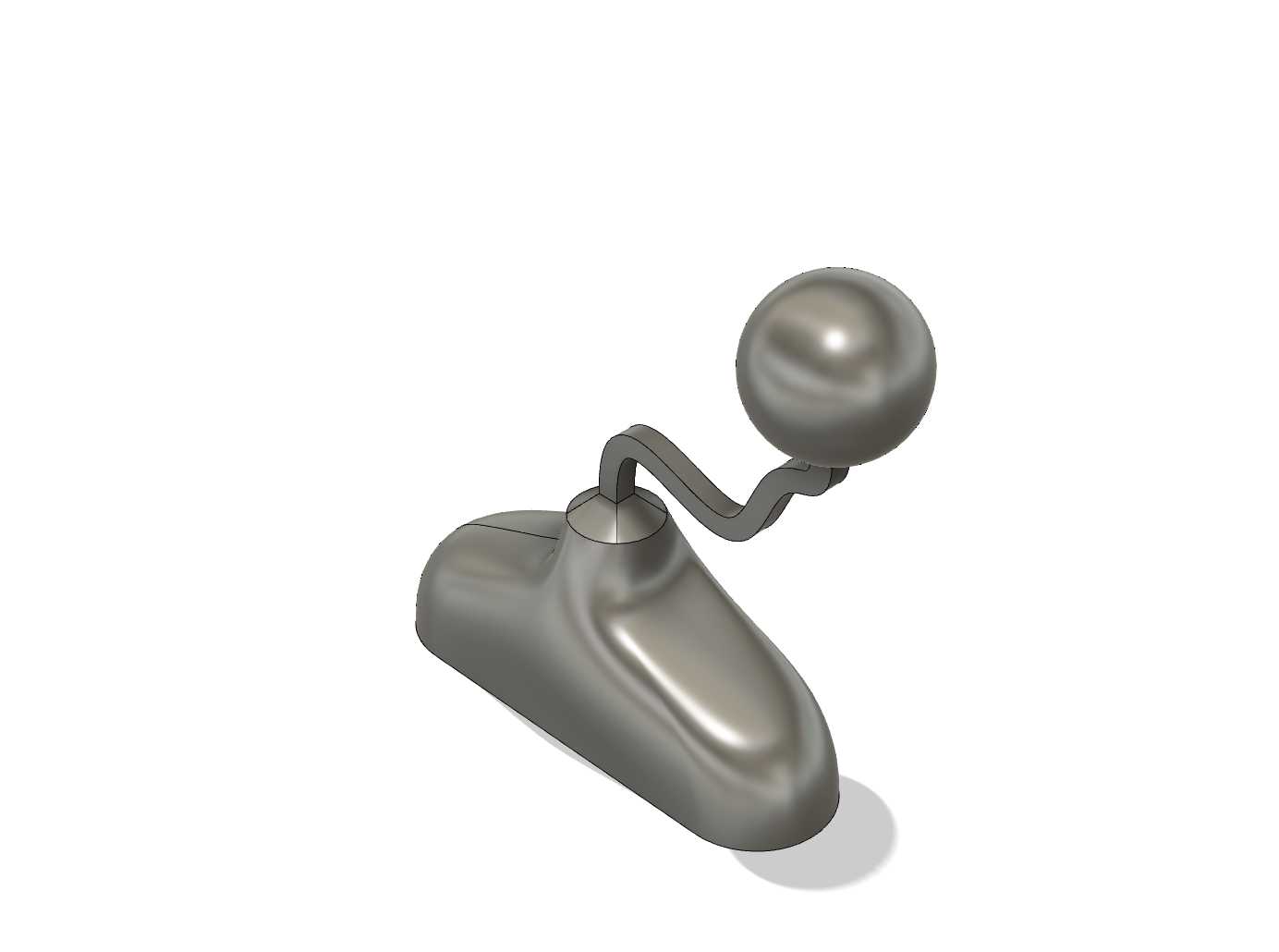

该装置主要应用于制鞋生产环节的鞋楦局部修整作业场景，适配小批量定制鞋款生产、样鞋试制阶段的鞋楦曲面微调需求，可在不依赖大型数控修楦设备的前提下，完成鞋楦表面弧度、凸起位置的精细打磨修正，也可用于制鞋教学实训场景的基础操作演示，帮助从业者理解鞋楦曲面修整的施力逻辑与操作轨迹。装置核心功能是通过手动驱动的曲柄摇杆结构，带动打磨端头沿鞋楦曲面完成往复走刀，相比纯手持打磨工具，其依托底座的仿形贴合结构可稳定控制打磨深度，避免人工施力不均导致的鞋楦局部过磨、弧度失真问题，能有效降低新手操作的废品率。从设计思路来看，整体采用贴合鞋楦侧部轮廓的流线型底座作为支撑主体，底座曲面按照成人常用鞋楦的侧弧基准做适配设计，可直接卡合在待修整鞋楦的对应侧位，无需额外复杂装夹结构即可快速定位；驱动端采用大直径球面操作手柄，符合人手握持的人体工学弧度，长时间操作不易产生手部疲劳，连接手柄与打磨端头的弯曲曲柄做了变径弧度处理，可在摇动手柄时带动端头沿预设的椭圆轨迹往复运动，轨迹范围刚好覆盖鞋楦侧腰到后跟的常规修整区域，不会出现超程打磨的问题。外形尺寸方面，整体长度控制在180mm左右，底座最大宽度为70mm，球面手柄直径为40mm，安装时仅需将底座贴合在鞋楦对应曲面位置，预留出10mm左右的打磨端头活动间隙即可，无需在鞋楦或工作台面做额外打孔固定，适配不同尺码、不同跟高的常规鞋楦修整作业，不会对鞋楦非修整区域造成压痕或损伤。装置的金属主体表面做了圆滑过渡处理，没有尖锐棱角，操作过程中不会剐蹭操作人员手部或刮伤鞋楦表面，整体结构无复杂传动零件，日常维护仅需定期在曲柄转轴位置加注润滑脂即可长期使用，适合小型制鞋作坊、定制鞋工作室这类没有大型专业修楦设备的场景使用，可替代部分纯手工作业的修整工序，提升鞋楦微调的精度与效率。
