轻量化镂空金属杠杆连接件结构设计

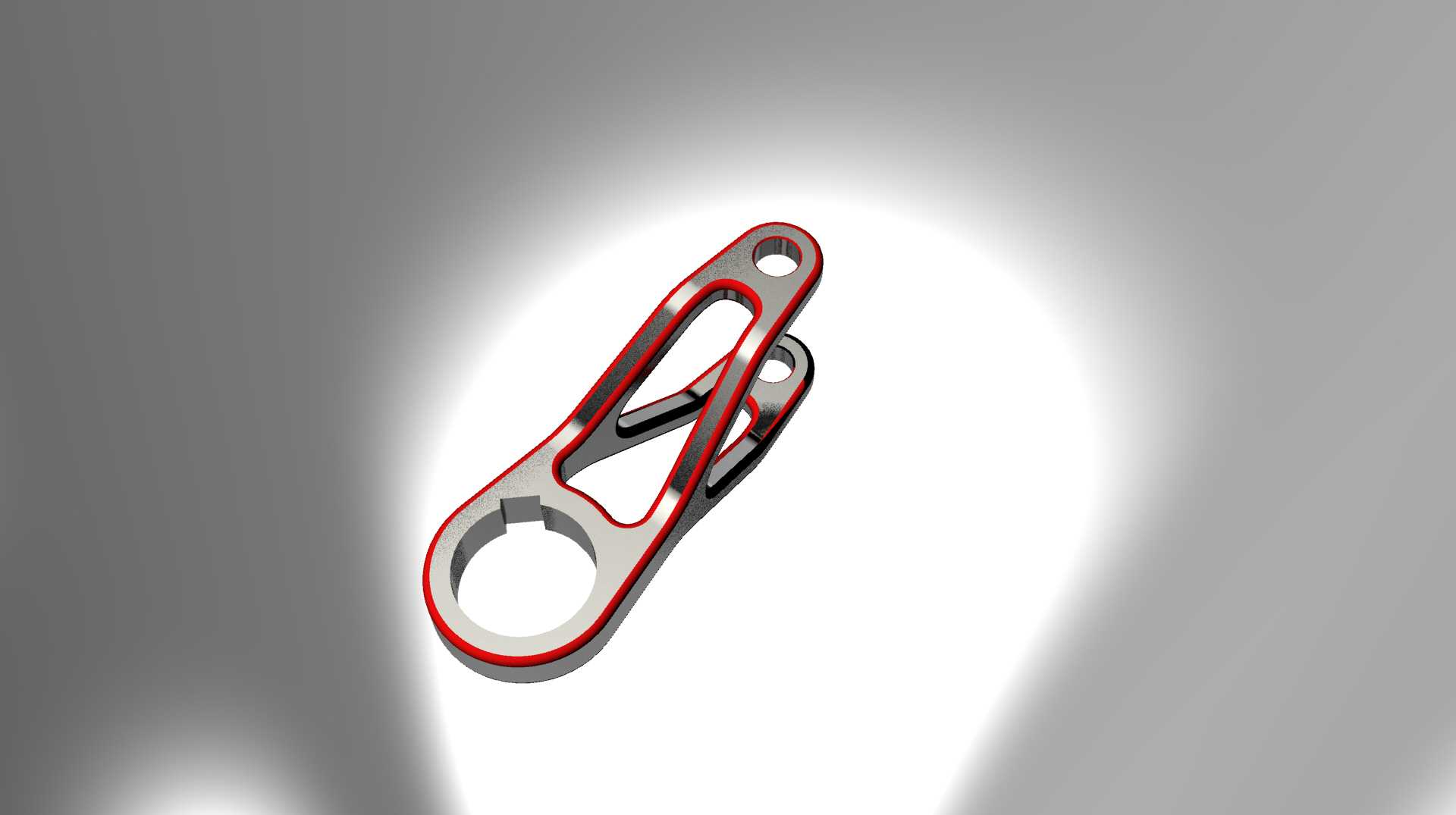

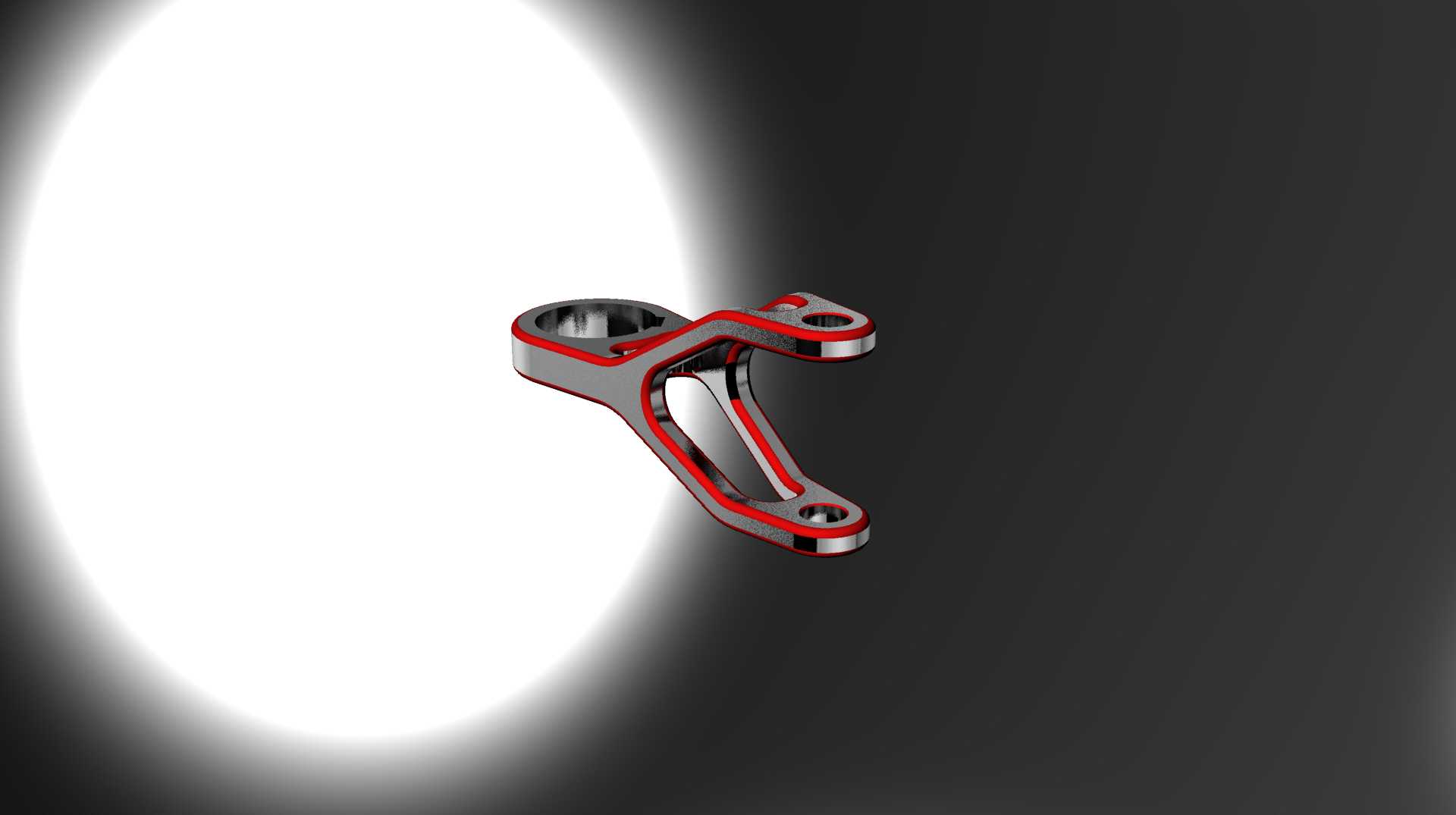

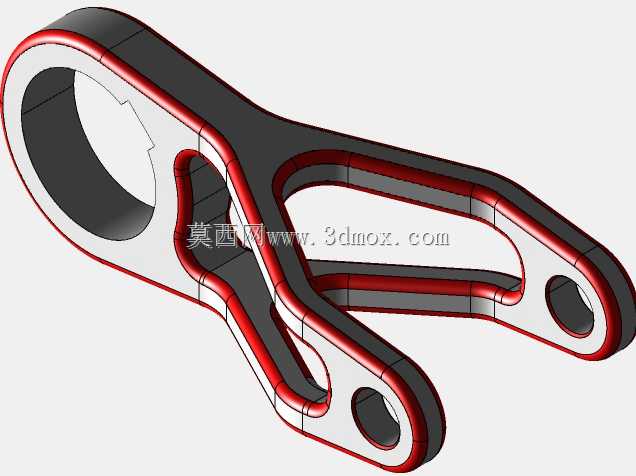

这款杠杆连接件主要应用于小型传动机构、手动操作工装以及轻量化机械的力传递场景中，作为力臂转换的核心构件，它能够将输入端的作用力通过杠杆放大后传递至执行端，满足小空间内的力矩转换需求，常见于夹具锁紧机构、小型手动工具、便携设备的锁止结构当中，替代传统实心杠杆件实现减重与性能的平衡。从功能特性来看，该构件两端分别设置了不同规格的连接孔位，大端带异形卡槽的孔位用于与驱动轴配合，能够传递扭矩同时避免周向打滑，保证力输入的稳定性，小端的两个同轴圆孔用于铰接负载端或者联动杆件，实现力的定向输出；中部采用了流线型镂空设计，在不降低整体结构强度的前提下大幅削减了零件自重，同时减少了材料的使用量，边缘做了圆弧过渡处理，既避免了应力集中导致的结构失效，也提升了零件握持或者装配时的安全性，不会出现锐边划伤的问题。在设计思路上，这款杠杆件优先考虑了受力路径的优化，整体轮廓沿着主应力方向延伸，镂空区域的分隔筋恰好对应应力传递的核心路径，保证在承受额定载荷时不会出现形变超限或者断裂的情况；表面的红色边缘处理既可以作为装配时的对位标识，也能在使用过程中直观观察零件是否出现磕碰损伤，及时排查安全隐患。从安装边界来看，该零件整体为扁平状结构，厚度方向尺寸紧凑，能够适配狭窄的安装空间，两端孔位的中心距经过精准测算，能够匹配标准的铰接销轴与驱动轴尺寸，不需要额外进行二次加工即可完成装配；零件的外轮廓做了收窄处理，在摆动过程中不会与周边的其他构件发生运动干涉，能够在预设的摆动角度范围内顺畅完成力的传递动作，整体结构兼顾了力学性能、轻量化需求与装配便利性，适合在各类需要小力矩转换的紧凑机械结构中使用。
