直列四缸四冲程发动机剖面结构展示

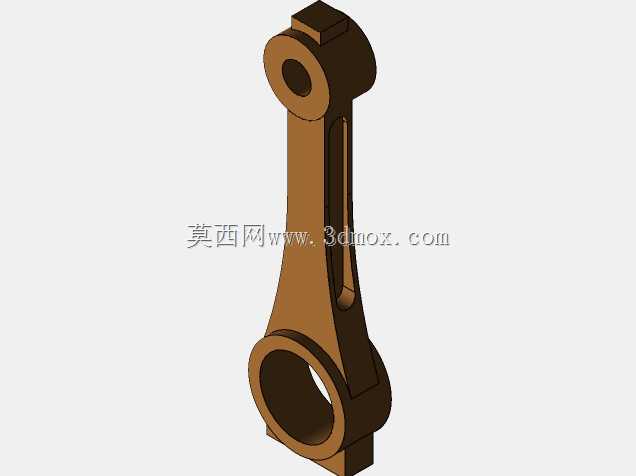

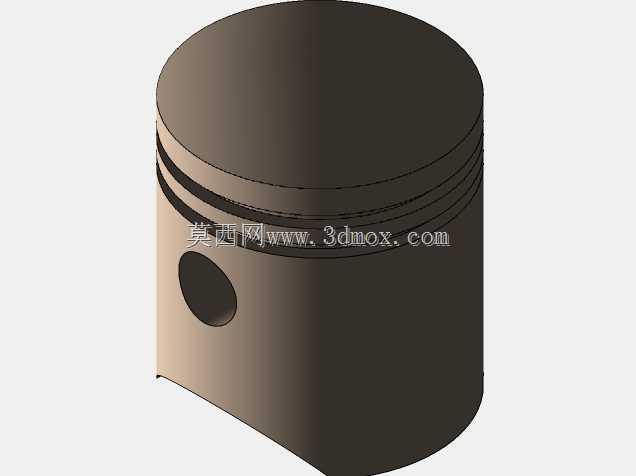

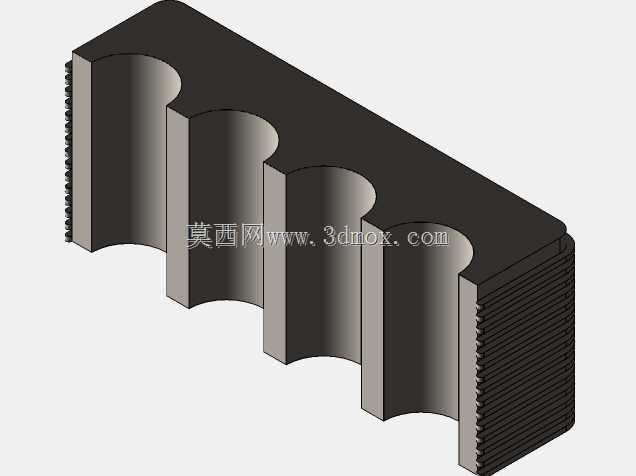

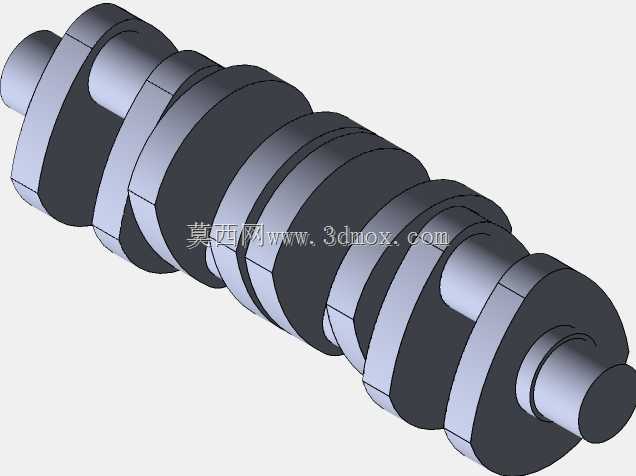

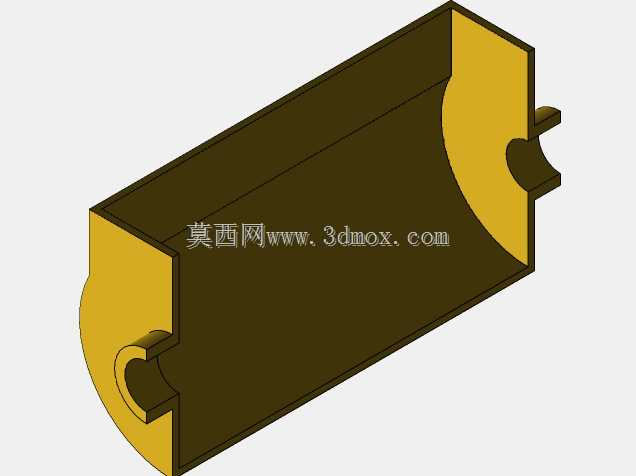

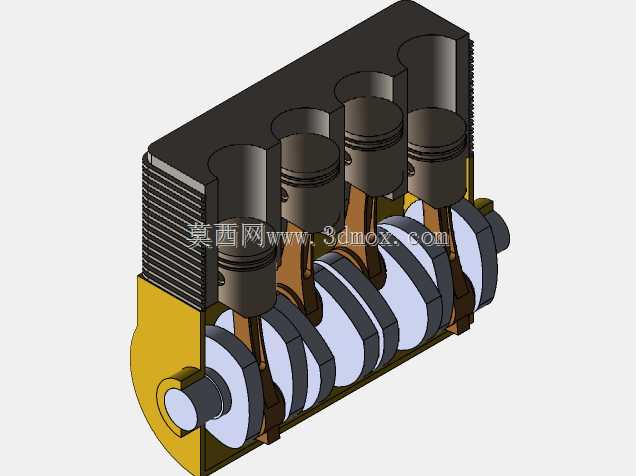

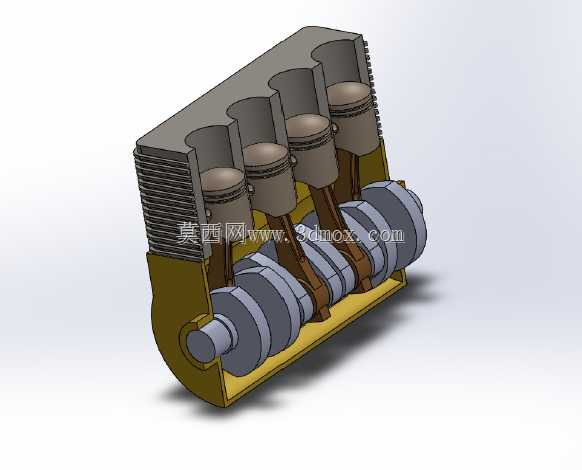

这款直列四缸四冲程发动机剖面模型，完整还原了往复式内燃机的核心传动逻辑，主要面向汽车动力系统教学、机械原理演示、动力总成研发验证等场景使用，能够直观呈现燃油化学能到机械旋转动能的完整转换过程，帮助从业者快速理解发动机的工作循环逻辑。从实际用途来看，该结构是当前民用乘用车、轻型商用车领域应用最广泛的动力构型，可适配1.0L-2.5L排量区间的燃油动力需求，通过四个活塞交替完成进气、压缩、做功、排气四个冲程，能够输出平顺稳定的旋转扭矩，为整车行驶提供持续动力输出。在功能特性上，模型采用半剖视的展示形式，清晰露出了内部的活塞组、连杆、曲轴、气缸体、散热鳍片等核心部件，能够直观看到活塞在气缸内的往复运动如何通过连杆转化为曲轴的旋转运动，同时展示了曲轴配重块的平衡设计，可抵消活塞往复运动产生的一阶振动，提升整机运行的平顺性。从设计思路层面，该构型采用直列排布的气缸布局，相比V型、水平对置等构型，结构更加紧凑规整，加工工艺难度更低，后期维护保养的便捷性更高；气缸外壁设计的密集散热鳍片，能够在风冷工况下快速导出气缸燃烧产生的热量，避免缸体温度过高引发的爆震、部件变形等问题；曲轴采用多曲拐错位设计，四个曲拐按照1-3-4-2的点火顺序排布，保证相邻气缸做功行程错开，让动力输出没有明显断档，同时曲轴两端的支撑轴颈设计，能够为曲轴旋转提供稳定的径向支撑，降低运转过程中的径向跳动。在外形尺寸与安装边界上，该直列四缸结构的轴向长度随单缸缸径变化，常规民用版本的整机长度通常在400mm-550mm区间，宽度在350mm-450mm区间，高度在500mm-650mm区间，安装时需要预留前端轮系、后端变速箱连接、进排气系统布置的对应空间，同时要匹配发动机悬置的安装点位，保证整机固定的稳定性，避免运转振动传递到车架引发驾乘不适。模型还原的结构细节还兼顾了运动干涉验证，能够清晰看到活塞运动到上止点、下止点时与气缸壁、曲轴配重块的间隙，为后续的结构优化、性能改装提供直观的参考依据，也能帮助初学者快速建立内燃机的结构认知，理解每个部件在动力循环中承担的功能作用。
