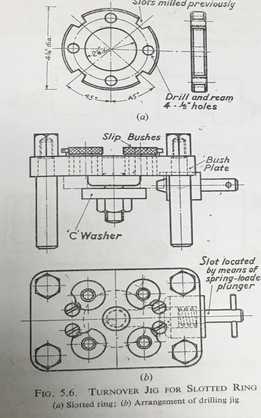

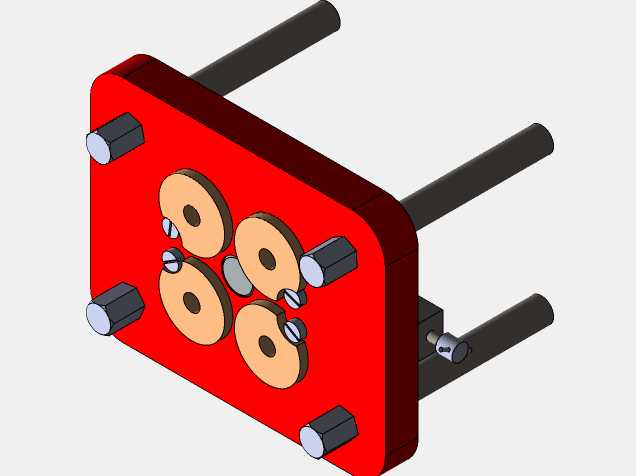

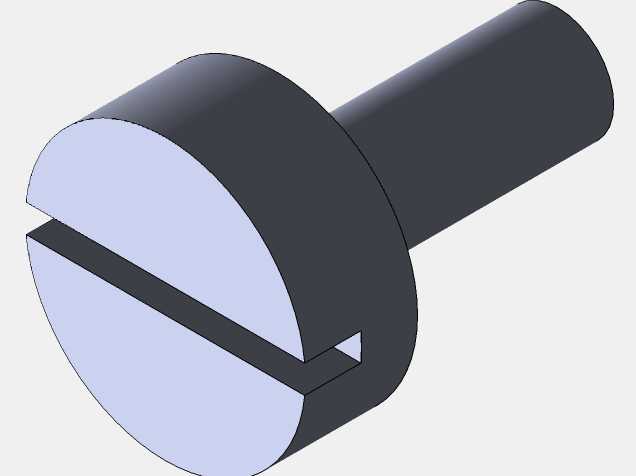

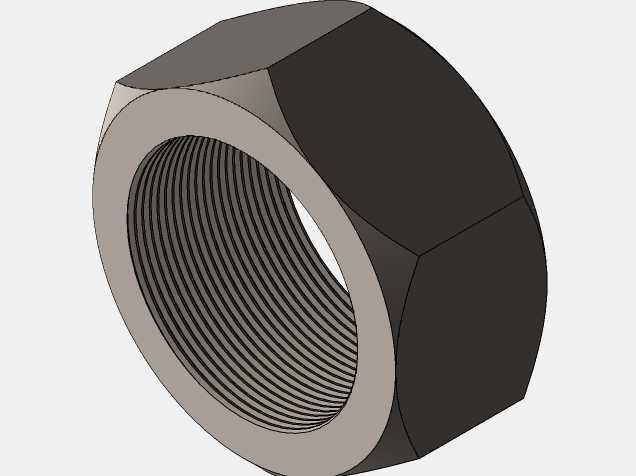

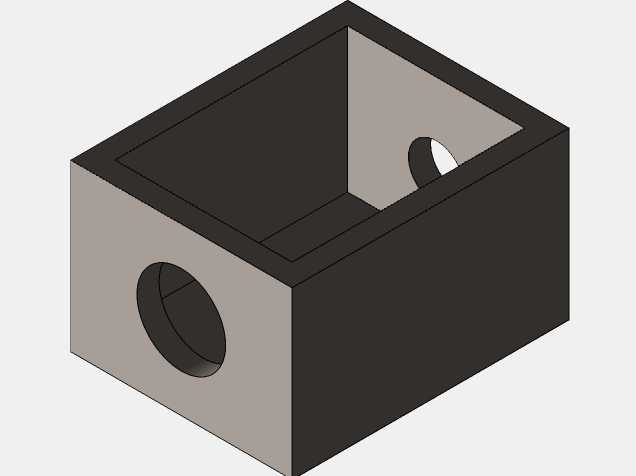

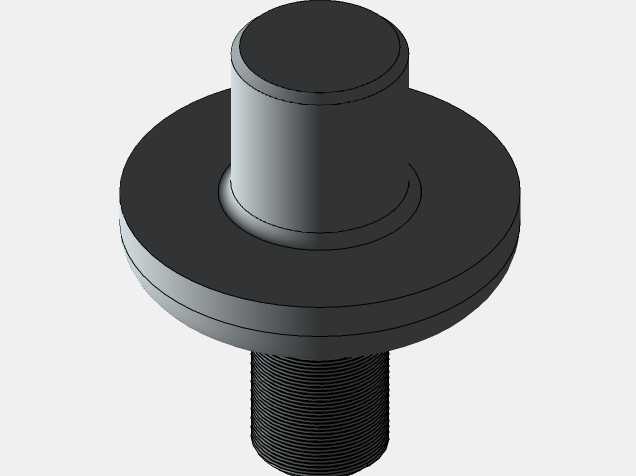

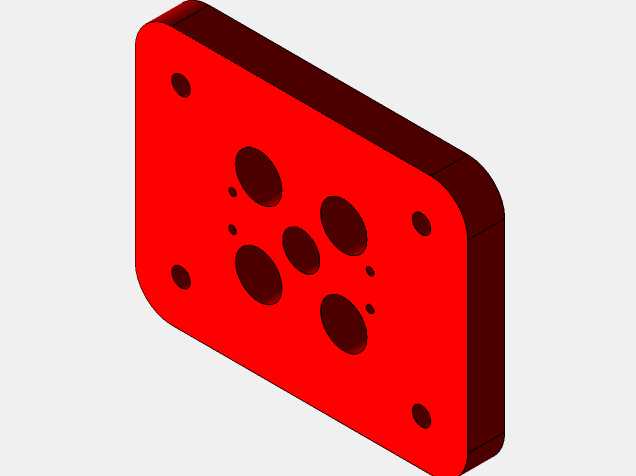

机加工翻转式工作台钻孔夹具结构

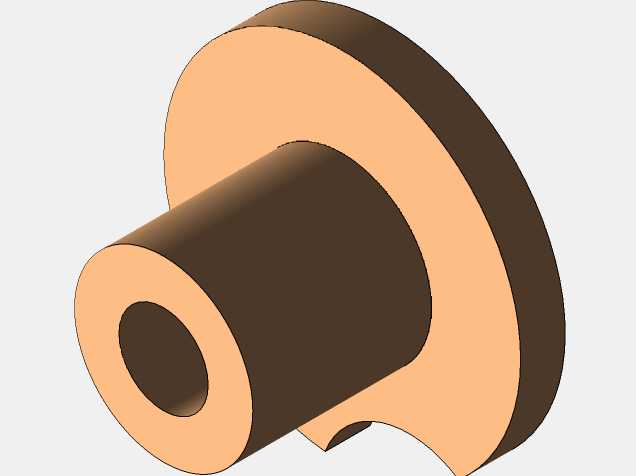

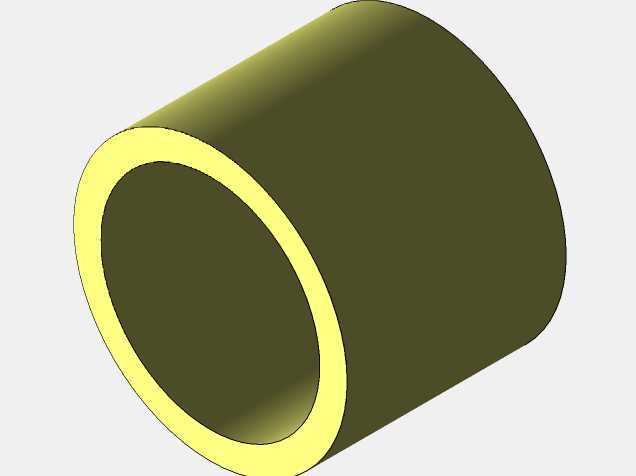

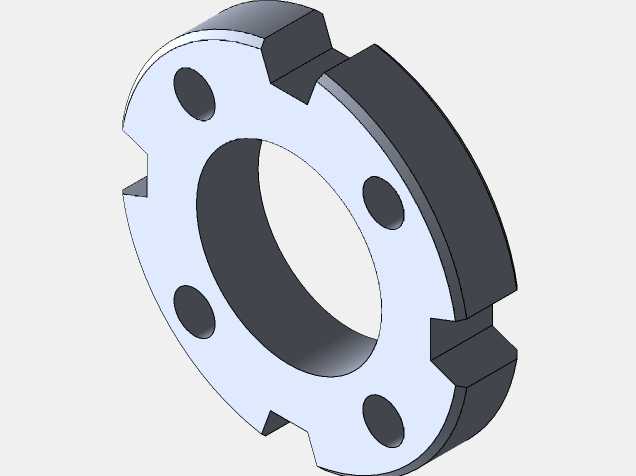

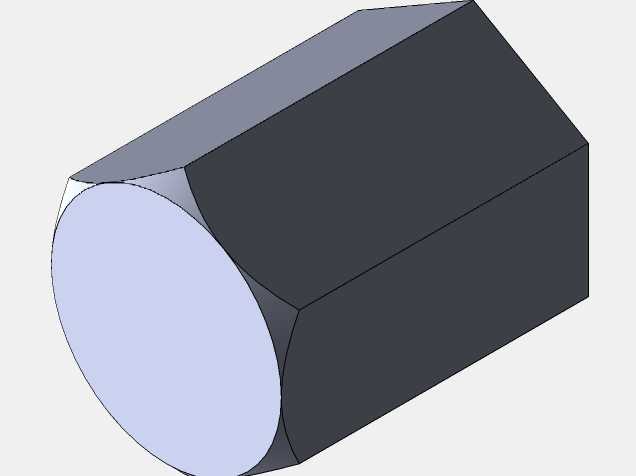

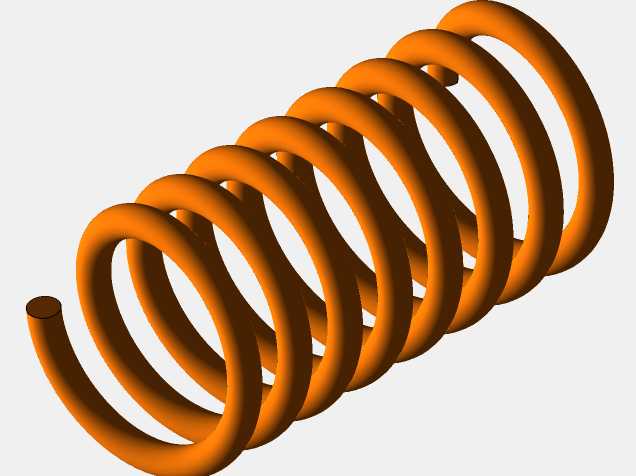

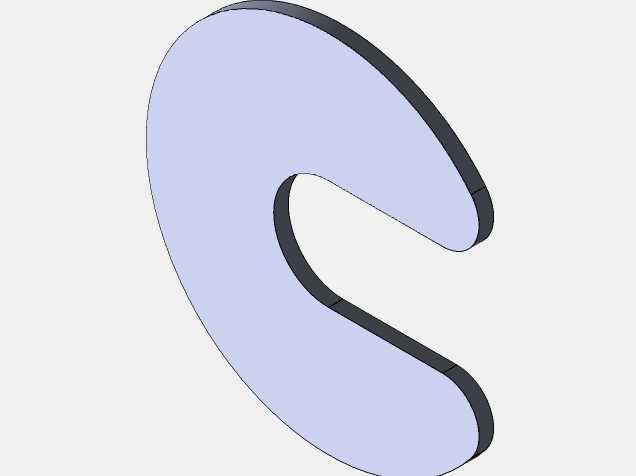

在中小批量机械零件钻削加工场景中，这类翻转式工作台夹具主要适配台式钻床、立式钻床的工位装夹需求，解决异形工件多面钻孔时需多次拆装找正、定位精度不稳定、装夹效率低下的实际生产痛点，广泛应用于五金零件加工、小型结构件二次钻孔、设备维修配钻等作业场景，可直接安装在标准钻床工作台的T型槽位上，无需额外改造钻床主体结构即可投入使用。该夹具的核心用途是在单次装夹工件后，通过自身的翻转定位结构，带动工件完成待加工面的角度切换，让工件上需要钻孔、同时需要夹紧固定的加工面依次对准钻床主轴，无需松卸夹紧机构重新装夹找正，大幅减少多面钻孔作业的辅助工时，同时避免多次装夹带来的定位误差，保障孔位之间的位置度公差符合加工要求。从功能特性来看，该夹具设置了可靠的工件夹紧定位单元，可根据工件的外形轮廓调整夹紧块的位置，适配一定尺寸范围内的异形块状、板类工件装夹，夹紧力稳定可控，钻削过程中不会出现工件移位、颤动的问题，有效保障钻孔的表面质量与孔径精度；翻转机构配备了定位锁止结构，当夹具翻转至预设加工角度时可自动锁止，避免钻削过程中夹具发生偏转，保障加工安全与孔位角度精度，翻转操作省力顺畅，单人即可完成角度切换作业，无需额外辅助工具。在设计思路上，该夹具优先保障装夹刚性与定位精度，主体承载结构采用厚壁钢板焊接后时效处理的方案，消除焊接内应力避免长期使用出现结构变形，夹紧单元采用螺旋夹紧与浮动压块结合的结构，既保证足够的夹紧力，又避免压块损伤工件已加工表面；翻转转轴采用调质处理的合金钢材质，搭配耐磨轴套降低长期翻转磨损带来的间隙，保障翻转定位的重复精度；整体结构紧凑，安装边界与常规钻床工作台尺寸适配，夹具底座预留了标准安装槽孔，可通过T型螺栓快速固定在钻床工作台上，夹具整体高度控制在合理范围，不会额外增加钻床的主轴行程负担，适配多数常规规格立式钻床、台钻的加工行程范围，工件装夹后不会与钻床床身、主轴护罩等部件发生运动干涉，可顺畅完成不同角度面的钻孔加工作业。
