立式连接支撑传动结构件

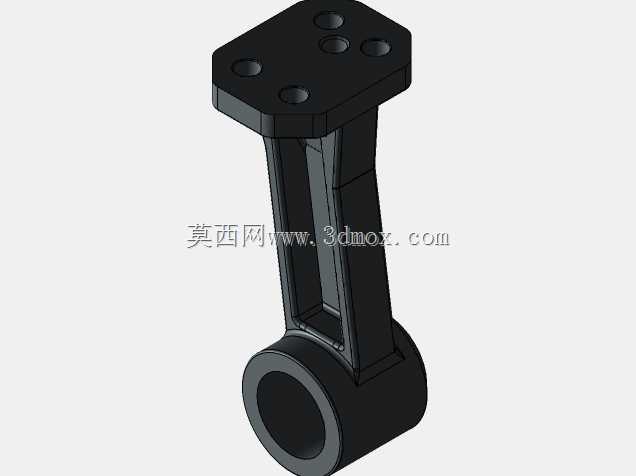

该结构件属于机械传动系统中的立式连接支撑部件，主要应用于各类需要实现上下端异向安装、同时传递铰接运动载荷的工业设备场景中，常见于自动化生产线的摆臂传动单元、小型工装夹具的升降支撑模块、轻工设备的连杆传动机构等位置，承担着连接上部安装平台与下部铰接回转部件的核心作用，能够在设备运行过程中稳定传递轴向支撑力与径向铰接扭矩，避免传动过程中出现连接错位、结构形变等问题。从功能特性来看，该部件上部采用方形法兰式安装面，面上均匀分布五个沉头安装孔，可通过标准紧固件与上部的功能平台、驱动元件安装板实现牢固贴合连接，沉孔设计能够保证紧固件安装后端面齐平，无突出结构干扰周边部件的运动轨迹；下部采用一体化的筒状铰接座结构，内孔为光滑回转面，可与配套的铰接销轴、衬套实现间隙配合，满足部件绕销轴做定角度回转摆动的运动需求，铰接座外壁做了加厚圆弧过渡处理，能够有效分散回转过程中产生的局部应力，避免长期交变载荷下出现根部开裂的问题。中间的支撑臂采用了双侧镂空的工字形截面设计思路，在保证整体结构抗弯、抗扭强度的前提下，尽可能削减了部件的整体重量，降低了传动过程中该部件自身带来的运动惯量，同时镂空结构也便于日常运维过程中观察内部铰接部位的润滑、磨损情况，支撑臂与上部法兰、下部铰接座的衔接位置均做了圆角过渡处理，消除了直角结构带来的应力集中隐患，大幅提升了部件的疲劳使用寿命。从安装边界来看，上部方形安装面的外接轮廓尺寸适配常规的小型驱动元件、功能载板的安装孔距标准，下部铰接座的内孔直径适配通用规格的铰接销轴与自润滑衬套，整体竖向高度适配多数小型传动机构的安装空间要求，安装时仅需保证上部法兰面与安装基面完全贴合、下部铰接孔与配合销轴的同轴度误差在允许范围内，即可实现稳定运行，无需额外做复杂的适配调整，能够直接替换同安装尺寸的传统实心支撑连接部件，在不改动原有设备其他结构的前提下实现减重、提升结构稳定性的效果。
