三角布局三链轮张紧式链条传动机构

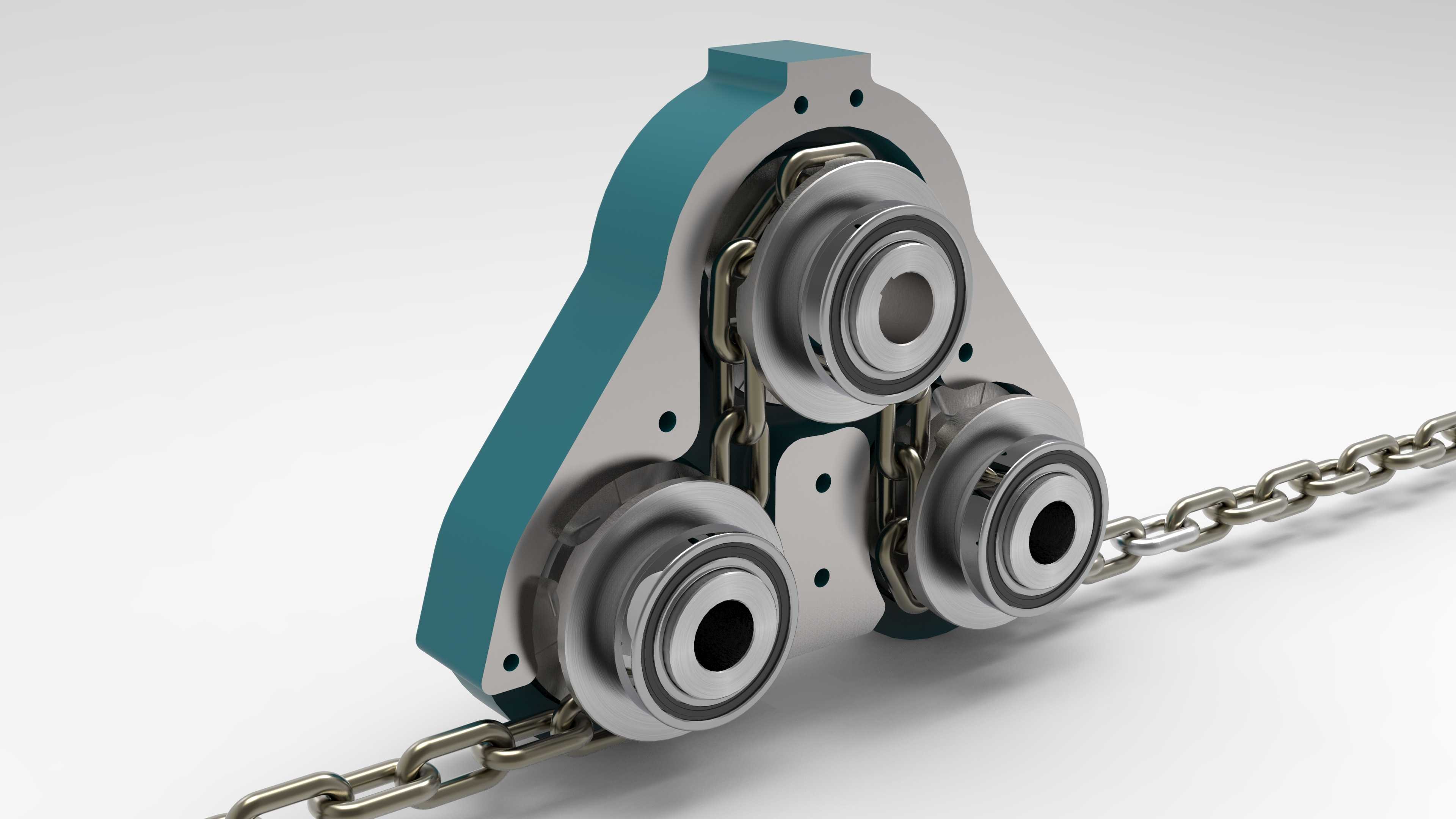

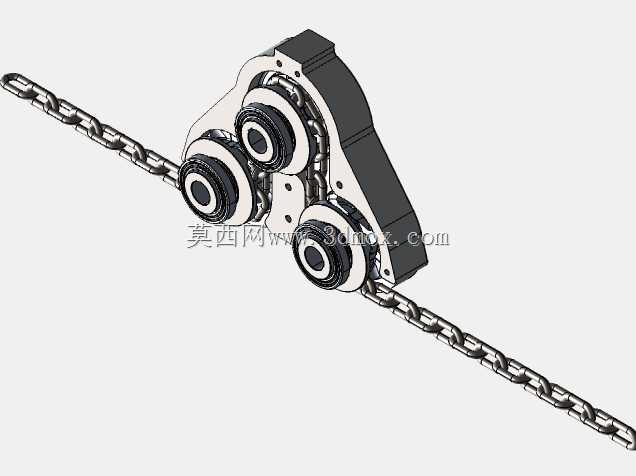

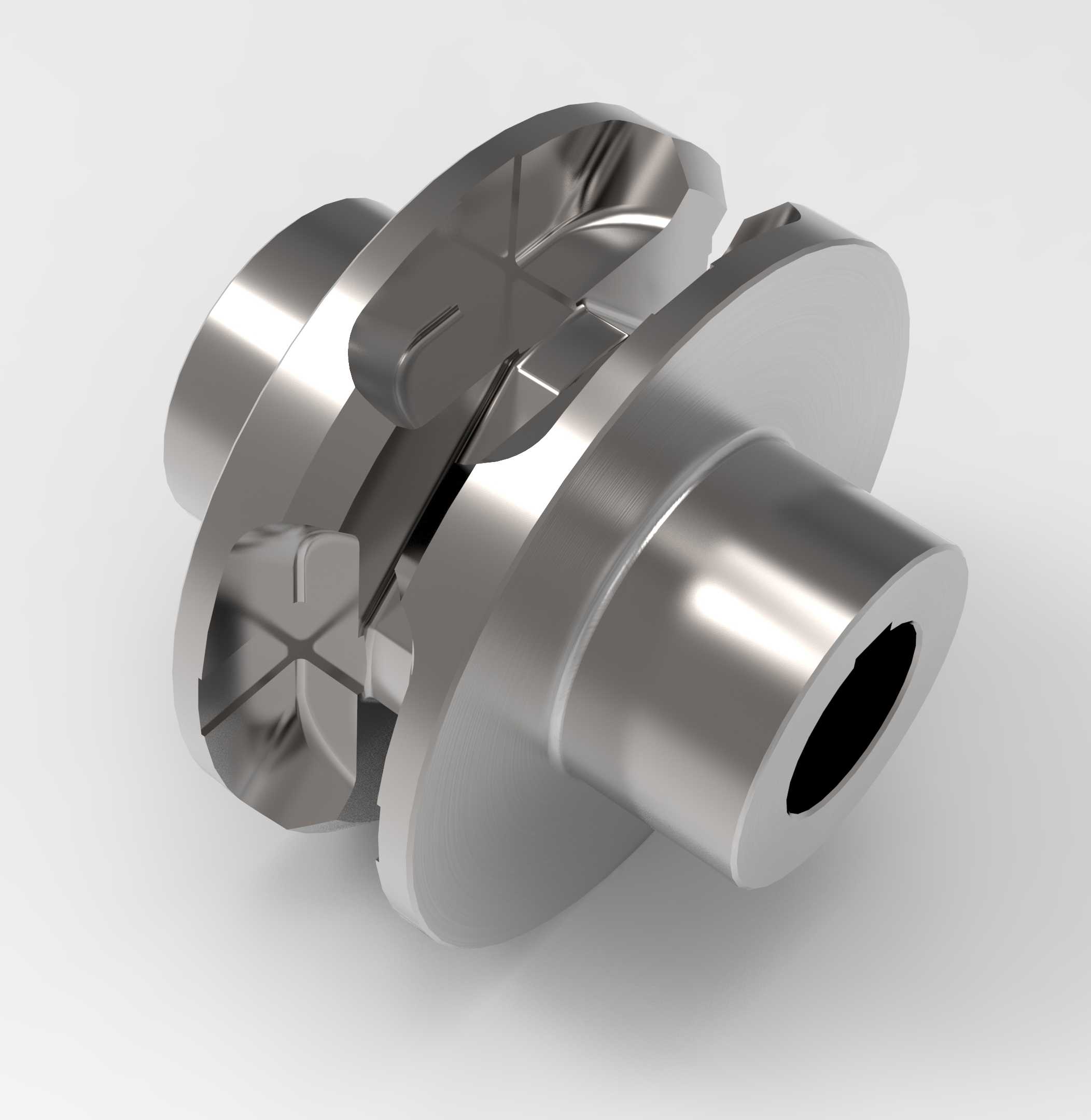

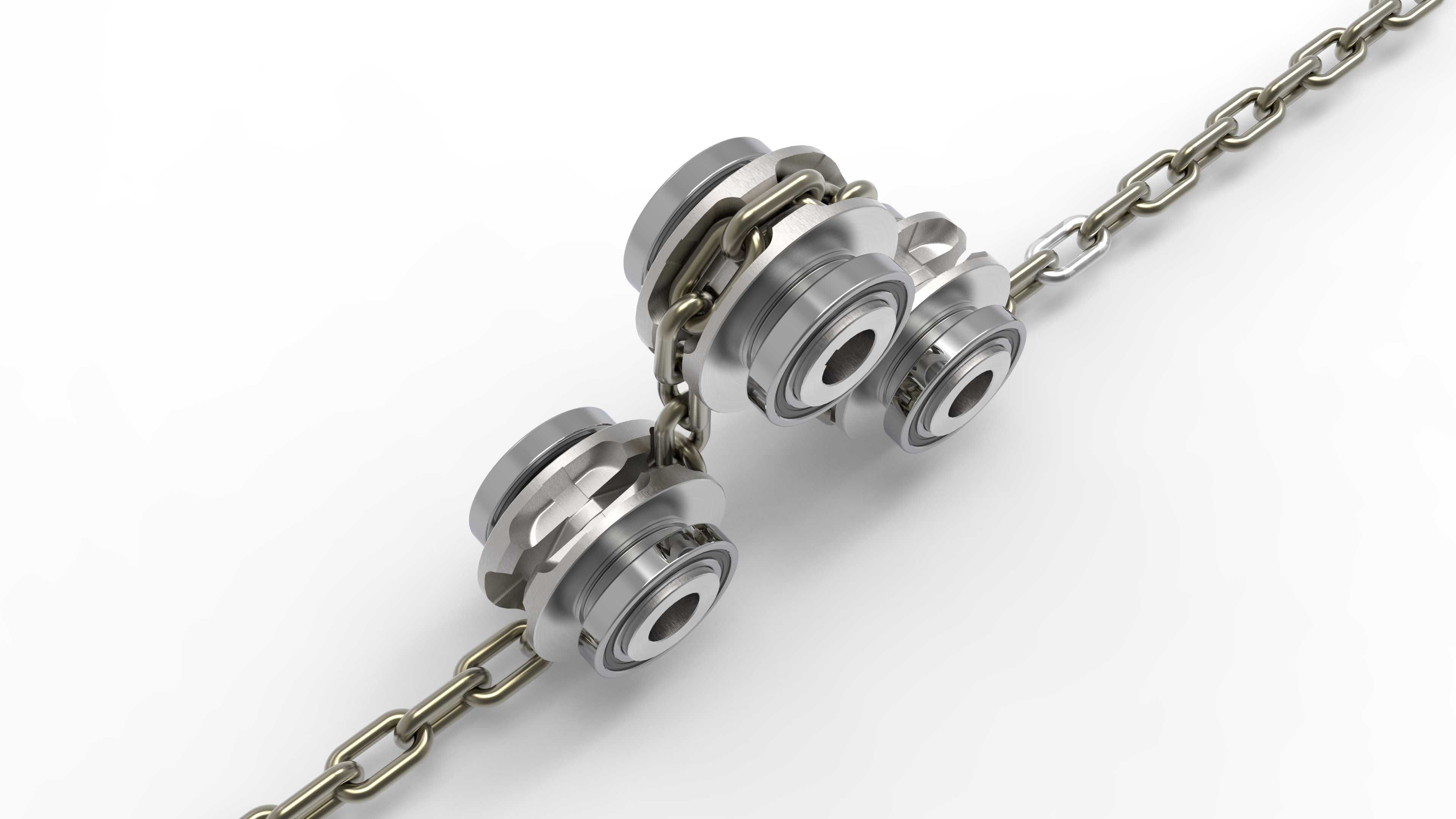

该三角布局三链轮张紧式链条传动机构，主要应用于长距离输送线、重载链式提升设备、连续作业生产流水线以及特种起重牵引设备的动力传递环节，能够在多转向动力传输场景下稳定输出扭矩，解决传统单组链轮传动在长跨度布局下易出现链条松脱、跳齿、传动效率衰减的问题，尤其适配需要链条完成折线走向动力传递的工业场景，比如仓储物流的交叉分拣输送线、矿山设备的链式给料机构、轻工生产的悬挂输送系统，可在多段折线的传动路径中保持链条的恒定张紧力，避免运行过程中链条晃动、啮合错位引发的设备故障。从功能特性来看，该机构采用三个带座轴承支撑的链轮呈三角排布，外侧的弧形护板既作为链轮轴的安装承载基体，也可对啮合区域的链条形成侧向防护，避免运行过程中杂物卡入链轮与链条的啮合间隙，三个链轮中两个作为传动换向轮、一个作为张紧调节轮，可通过调整对应链轮轴的安装位置微调链条张紧度，无需额外加装独立张紧轮即可实现长行程链条的张力恒定，链条采用标准工业滚子链，与链轮齿形精准啮合，传动过程中扭矩损失小，可适配中低速大扭矩的动力传输需求，运行噪音低于传统外置张紧结构的链传动组件。设计思路上，该机构摒弃了传统链传动直线排布的局限，利用三角几何的稳定性，将三个链轮的安装轴孔集成在一体化的成型护板基体上，减少了分散安装支架的拼接误差，每个链轮都采用双侧密封的带座轴承支撑，可承受径向与轴向的复合载荷，适配多方向的链条拉力，护板上的安装孔位预留了足够的调节余量，装配时可根据实际链条长度微调链轮位置，补偿链条长期使用后的磨损伸长量，延长整套传动组件的使用寿命。外形尺寸与安装边界方面，该机构整体呈类三角形轮廓，最大外缘由弧形护板限定，安装时仅需将护板上的定位孔与设备机架的对应安装面对接固定即可，进出链条的走向沿两个外侧链轮的切线方向延伸，安装时需预留链条直线段的摆动余量，链轮端面与护板内侧留有均匀间隙，避免运行过程中出现摩擦干涉，三个链轮的轴伸端可根据需求连接动力输入或输出端，适配不同设备的动力布局需求，整体结构紧凑，无需额外占用过大的安装空间，可直接嵌入现有链式设备的传动段完成升级替换。
