红色双片式带孔安装连接支架结构

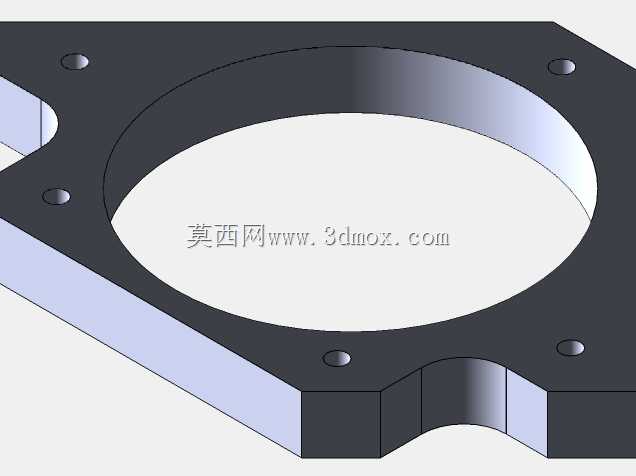

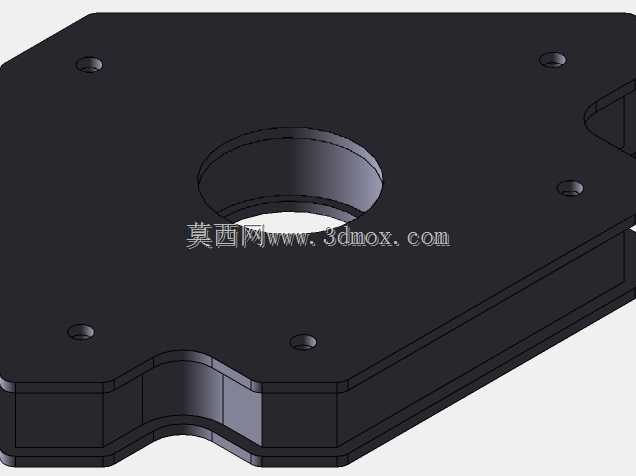

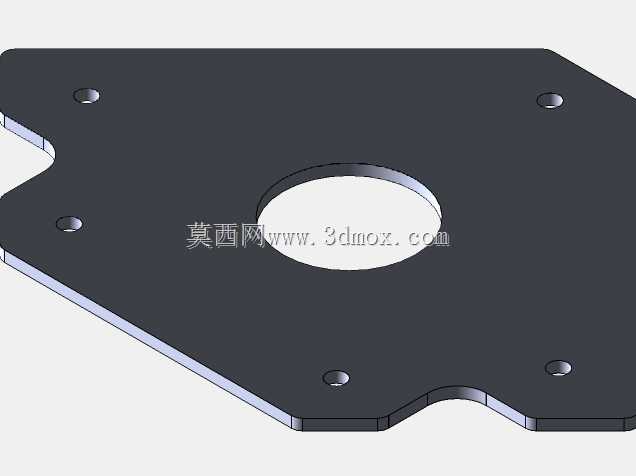

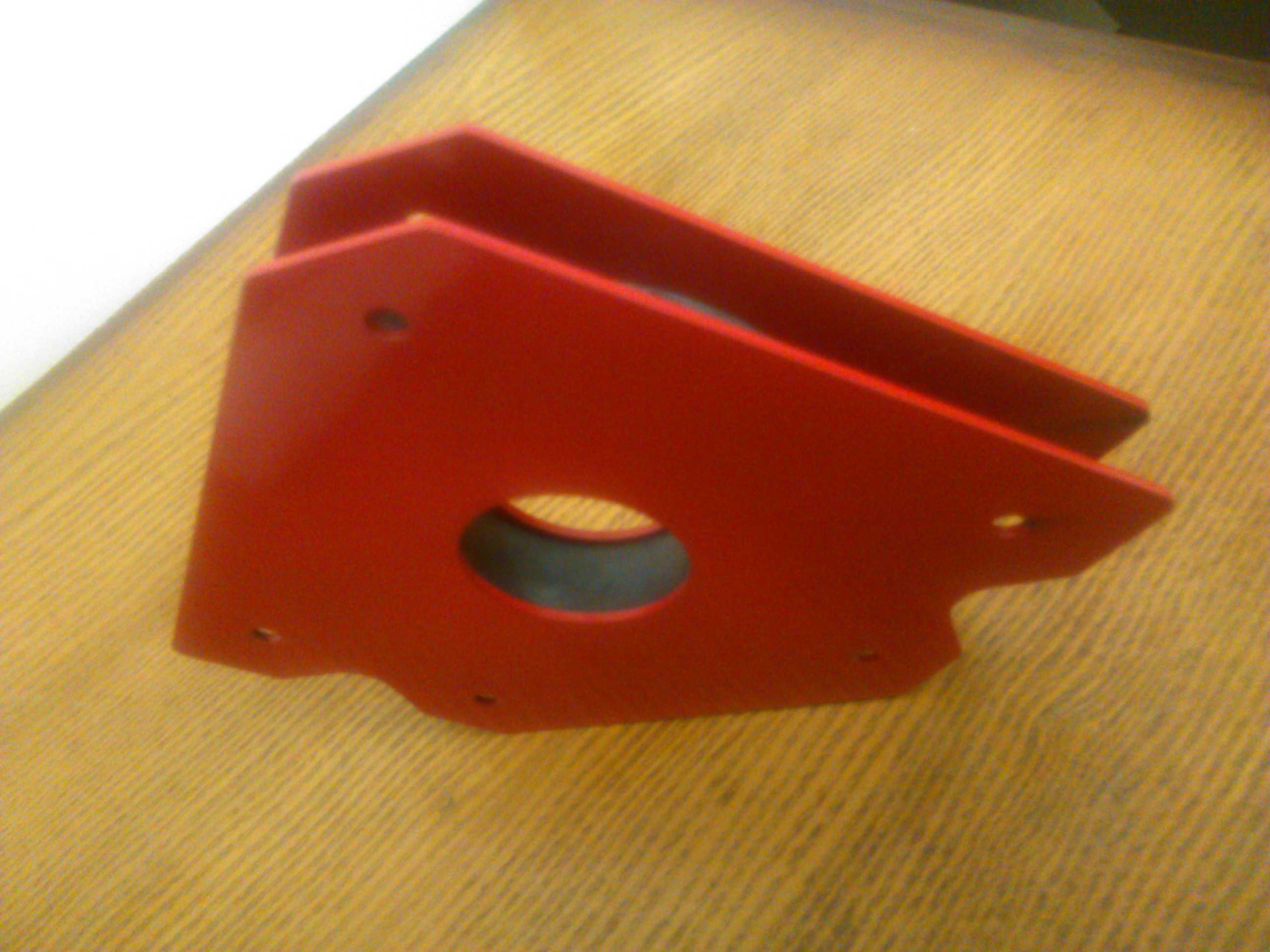

该款双片式带孔安装支架，是工业装配场景中应用十分广泛的连接承载构件，常被用于轻型输送线侧边导向组件安装、小型设备机架的辅助支撑连接、非标自动化设备的工位挡停机构固定等场景，能够在多类需要跨接两个平行安装面、同时为中间穿装部件预留避让空间的装配需求中发挥作用。从实际用途来看，这款支架主要承担两个核心功能：一是通过上下叠合的双片板体形成夹持间隙，可容纳滚轮、销轴、缓冲垫等需要在两片结构之间活动或定位的零部件，避免单臂支撑带来的受力偏载问题；二是通过板体上分布的多个安装孔位，实现与不同规格的安装基座、功能部件的螺栓固定连接，保障连接后的结构刚性与抗振性能。在功能特性上，该支架采用对称式的斜切轮廓设计，既能够在满足安装空间要求的前提下尽可能削减板件的非受力区域重量，又能避免直角边缘在装配、运维过程中对操作人员造成剐蹭伤害；板体中部开设的大尺寸圆孔，主要用于穿装转轴、管线或者作为减重孔使用，孔边做了圆弧过渡处理，能够有效降低应力集中风险，提升构件的长期抗疲劳性能；板面上分布的多个小孔均为沉头设计，装配后螺栓头可完全没入板体表面，不会突出形成干涉，适配不同厚度的螺栓连接需求。从设计思路来看，这款支架采用等厚板材一体成型的双片平行结构，两片板体之间保持固定的平行间距，无需额外加装隔套即可保证安装间隙的一致性，大幅降低了现场装配的调试难度；轮廓走向完全贴合受力路径，从安装端到承载端的板宽逐步收窄，在保证整体结构强度的前提下最大化减少材料用量，兼顾了结构可靠性与制造成本的平衡。在外形尺寸与安装边界方面，该支架整体为扁平类三角轮廓，最大外轮廓尺寸适配常规的轻型安装场景，双片板体的间距可容纳直径不超过中部圆孔的回转类零部件，板面上的安装孔位按照标准螺栓孔距排布，能够直接适配市面常见的M4、M5规格紧固件，安装时仅需在基座上对应位置打好螺纹孔，即可完成快速固定，不需要额外制作转接件，能够有效缩短设备的装配周期。
