手动变速器换挡拨叉机械结构设计

换挡拨叉是手动机械式变速器换挡操纵机构中的核心执行构件，主要应用于乘用车辆、商用车辆、工程机械设备的手动变速箱系统中，安装在变速器箱体内部的换挡导轴之上，是连接换挡操纵杆与同步器齿套的关键传力部件，承担着将驾驶员施加的换挡操纵力传递至同步器组件、推动同步器齿套沿轴向滑动、实现不同挡位齿轮啮合切换的核心功能，直接决定变速器换挡操作的顺畅度、挡位啮合的可靠性以及传动系统的运行稳定性。

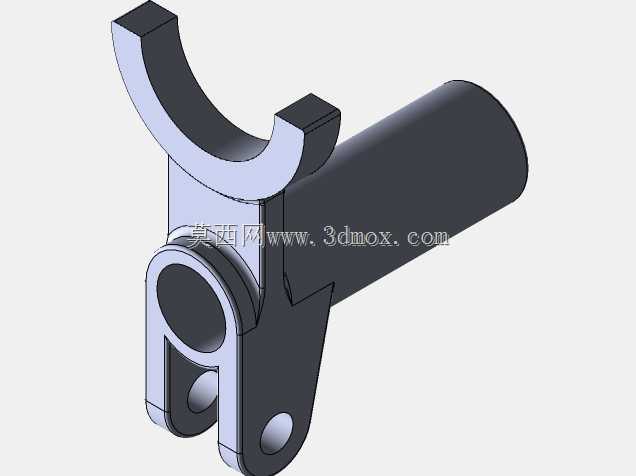

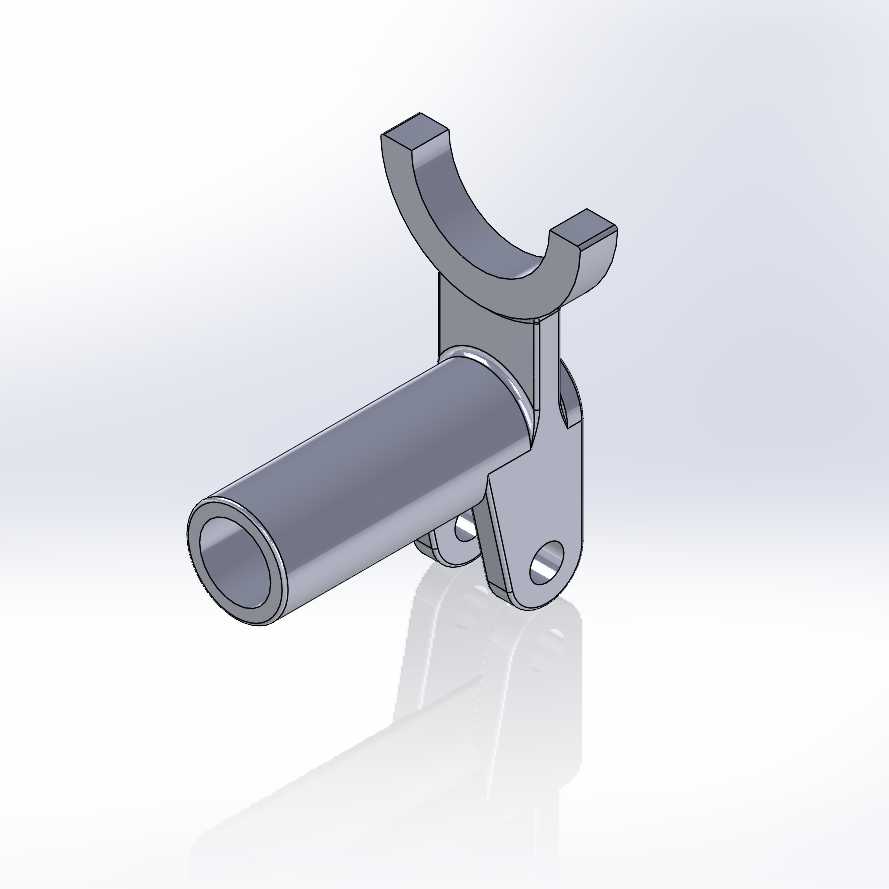

该拨叉整体采用一体化结构设计，主体由叉形工作端、中空套筒安装段、连接支耳三个功能部分组成，其中叉形工作端为开口圆弧叉爪结构，圆弧工作面的曲率与同步器齿套的环形卡槽外径完全匹配，工作时叉爪嵌入同步器齿套的环形卡槽内，可将轴向推力均匀作用在齿套整个圆周方向，避免单侧受力导致齿套卡滞、偏磨，有效降低换挡过程中的卡滞感与零件磨损速率；中空套筒安装段为同轴空心圆柱结构，内孔与变速器换挡导轴采用间隙配合设计，既可以保证拨叉沿导轴轴向滑动时的运动顺畅度，又能通过足够的配合长度限制拨叉的径向摆动量，避免拨叉工作时出现偏斜导致换挡卡滞；连接支耳设置在套筒与叉爪的衔接位置，带有同轴铰接安装孔，用于与换挡摇臂或拉杆组件铰接，承接操纵机构传递的换挡推力，支耳处做了加厚过渡处理，可有效分散铰接点的应力集中，提升构件的抗冲击载荷能力。

在设计思路上，该拨叉充分考虑变速器内部狭小的安装空间限制，整体结构紧凑无冗余设计，各功能段之间采用大圆角平滑过渡，避免应力集中导致的零件疲劳断裂，叉爪工作端面做了适配的倒角处理，可在推动齿套滑动时减少与卡槽侧壁的剐蹭，降低换挡阻力；中空套筒结构在保证结构强度与配合长度的前提下，有效降低了构件自身重量，减少换挡过程中的运动惯量，提升换挡响应速度。从安装边界来看，套筒段的内孔直径、配合长度需与对应型号变速器的换挡导轴参数完全匹配，叉爪的开口跨度、圆弧半径需适配对应挡位同步器齿套的卡槽尺寸，铰接支耳的孔位间距、孔径参数需与换挡传动摇臂的连接端尺寸适配，整体外形轮廓需避让变速器内部相邻挡位的齿轮、轴系、同步器等周边构件，确保换挡全行程运动过程中无运动干涉，满足变速器内部紧凑的装配空间要求。

该拨叉在工作过程中需要承受换挡时的轴向冲击载荷，以及齿套旋转带来的周向摩擦力，因此结构设计上在叉爪根部、套筒与支耳衔接位置都做了合理的壁厚加强，在控制整体重量的同时保证足够的结构强度与刚度，避免长期使用后出现叉爪变形、断裂等失效问题，保障变速器换挡功能的长期可靠运行。
