间歇旋转式中间轮凸轮机构结构设计

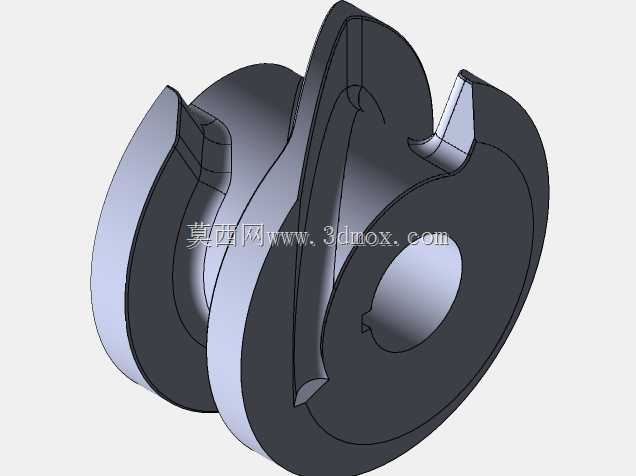

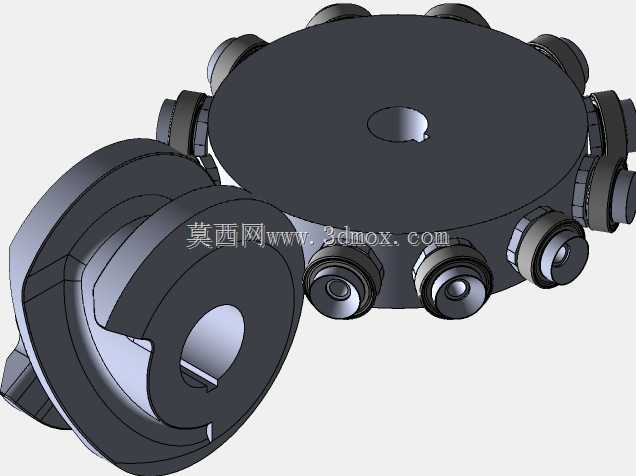

该间歇旋转中间轮构件主要应用于自动化生产线的间歇送料、多工位转台分度、包装机械的工位切换、轻工机械的周期动作执行等场景，是实现间歇旋转传动的核心执行部件，能够将连续的旋转输入转化为特定角度的间歇旋转输出，满足生产过程中工位停顿加工、物料步进输送、动作周期匹配的实际需求，在小载荷、高精度间歇传动的工位单元中适配性极强。从功能特性来看，该构件采用空间共轭凸轮的轮廓设计，通过双曲面轮廓的型面配合，在旋转过程中可实现预设角度的平稳转动与精准停顿，停顿阶段具备可靠的自锁定位特性，无需额外配置锁止机构即可保证停顿时的位置精度，避免工位偏移；传动过程中冲击载荷小，运转噪音低，相较于槽轮等传统间歇机构，可自定义停顿与转动的时间占比，适配更多非等分工位的传动需求。在设计思路上，该构件以中心安装孔为装配基准，中心通孔适配标准传动轴的安装尺寸，可直接与动力输入轴、输出工位台进行同轴装配，整体采用盘式叠加的结构布局，两个轮廓曲面沿轴向对称分布，既保证了传动过程中的受力平衡，减少径向偏载带来的磨损，又充分利用了径向空间，在有限的安装直径内实现了完整的间歇运动轨迹设计；轮廓曲面经过平滑过渡处理，所有型面衔接处均做了圆角优化，避免运动过程中出现应力集中，同时降低接触面的摩擦损耗，延长构件的使用寿命。从外形尺寸与安装边界来看，该构件整体为盘类结构，最大外轮廓直径适配常规小型自动化设备的安装空间，轴向厚度紧凑，可直接嵌入多工位转台的驱动腔体内，不会占用过多的轴向安装空间；中心安装孔的孔径与常规传动轴径匹配，安装时仅需通过键连接即可实现周向固定，装配工艺简单，无需复杂的定制工装；外轮廓的运动轨迹经过包络校验，旋转过程中不会与周边的机架、送料组件产生运动干涉，安装时仅需保证与配合滚子的中心距符合设计公差，即可实现平稳的间歇传动，适配多数小型自动化设备的改造与新装需求，能够有效简化间歇传动单元的结构设计，降低设备的整体装配复杂度。
