R8规格铣床快换式刀架结构设计

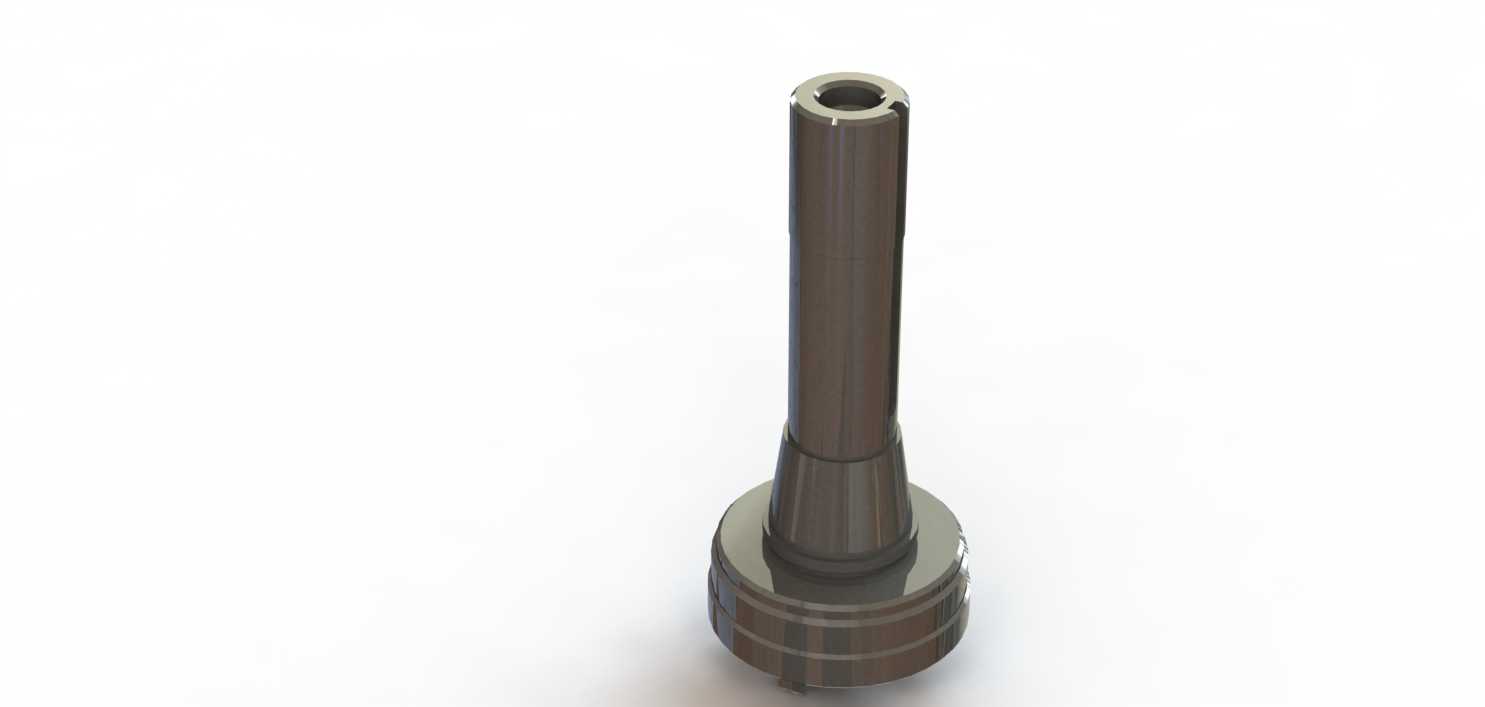

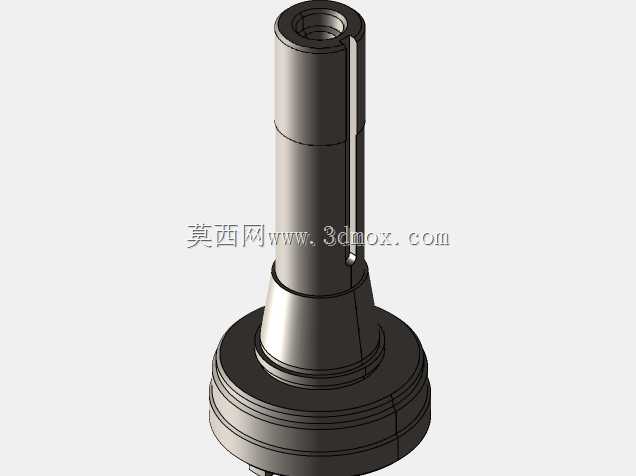

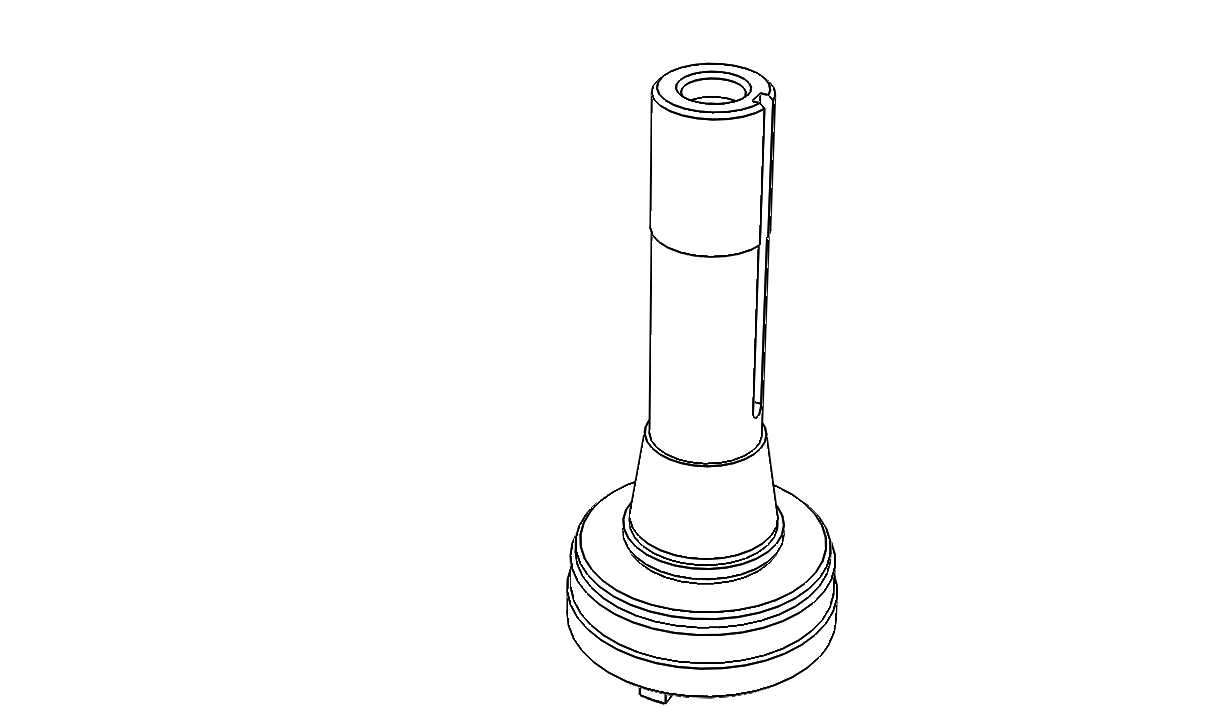

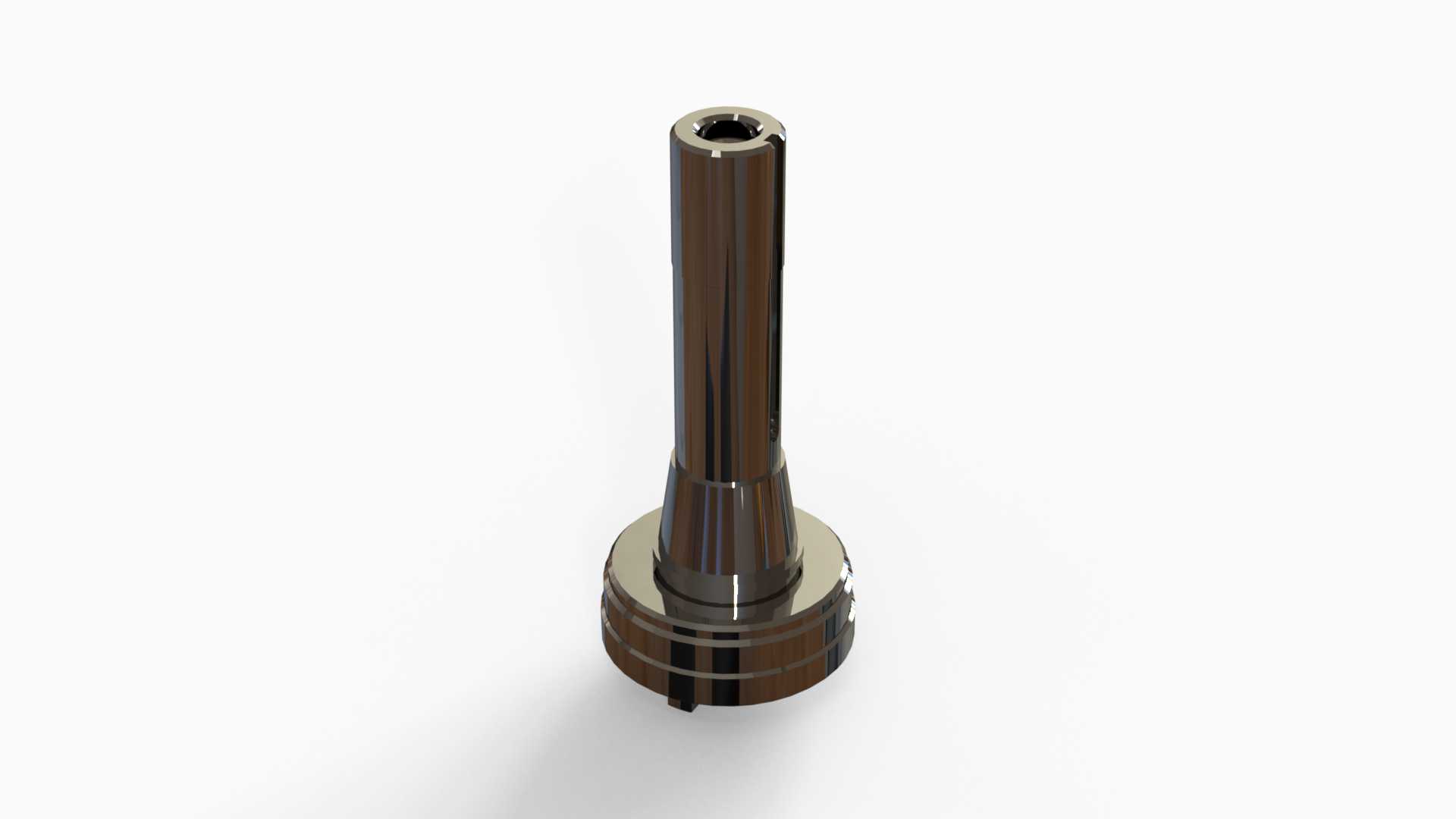

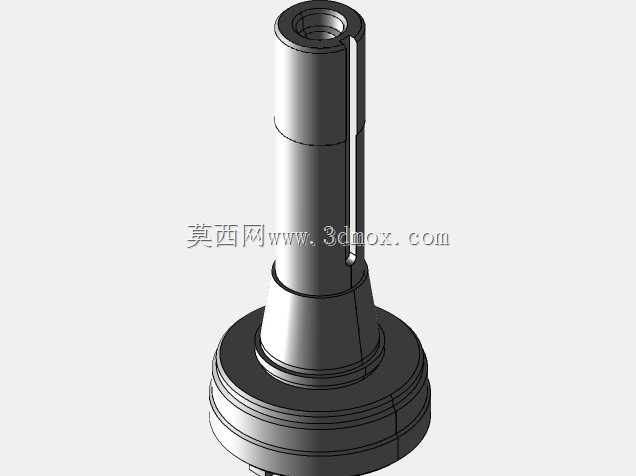

这款R8规格快换刀架主要适配传统炮塔铣床、普通立式铣床的主轴接口，是机加工车间里提升换刀效率、降低停机辅助时长的核心工装部件，在小批量多工序的铣削加工场景中应用十分广泛，能够覆盖平面铣削、键槽加工、钻孔、铰孔、镗孔等多种常规机加工工序的刀具装夹需求。从实际使用场景来看，传统铣床换刀需要松开主轴拉钉、拆卸原有刀具、清理锥孔、装入新刀具再锁紧拉钉，整套流程耗时较长，尤其在频繁换刀的加工任务中，大量非切削时间会直接拉低生产效率，这款快换刀架通过预设的快换结构，能够在数秒内完成刀具的切换，无需反复操作主轴拉钉机构，大幅缩短换刀等待时间。在功能特性上，这款刀架采用R8标准锥度作为主体连接基准，锥面配合精度符合铣床主轴的装夹公差要求，能够保证刀具装夹后的同轴度，避免加工过程中出现刀具跳动影响加工表面质量；底部的多层环形结构为卡紧定位面，与铣床主轴端面的贴合度经过适配设计，能够承受铣削过程中的径向切削力与轴向进给力，不会出现装夹松动的问题；侧面设置的快换操纵杆结构，是实现快速换刀的核心操作部件，扳动操纵杆即可完成刀架内部卡爪的松开与锁紧动作，操作手感顺畅，卡紧力稳定可靠，能够适配不同直径的直柄、锥柄铣刀装夹需求。从设计思路来看，这款刀架在复刻老式成熟快换刀架外部安装尺寸的基础上，优化了内部卡紧机构的受力路径，让卡紧力能够均匀作用在刀具柄部，避免局部应力过大夹伤刀具柄部，同时也保证了足够的夹持力，在大切深铣削加工时不会出现刀具打滑、窜动的问题；整体外形采用上窄下宽的锥台过渡结构，既符合R8主轴接口的尺寸要求，也提升了刀架整体的结构刚性，减少切削过程中的刀架形变；上部的筒状结构为刀具安装腔，内部精度按照机加工工装的公差要求设计，能够保证刀具装入后的径向跳动控制在合理范围内，满足常规铣削加工的精度要求。在安装边界上，这款刀架的底部安装基准完全匹配标准R8主轴的端面尺寸与锥孔深度，无需对原有铣床主轴进行改装即可直接安装使用，整体外轮廓尺寸紧凑，不会超出铣床主轴的周边安全空间，加工过程中不会与工件、夹具发生干涉，适配绝大多数采用R8主轴接口的立式铣床、炮塔铣床设备，能够直接替换原有普通刀架使用，不需要额外加装其他转接配件。
