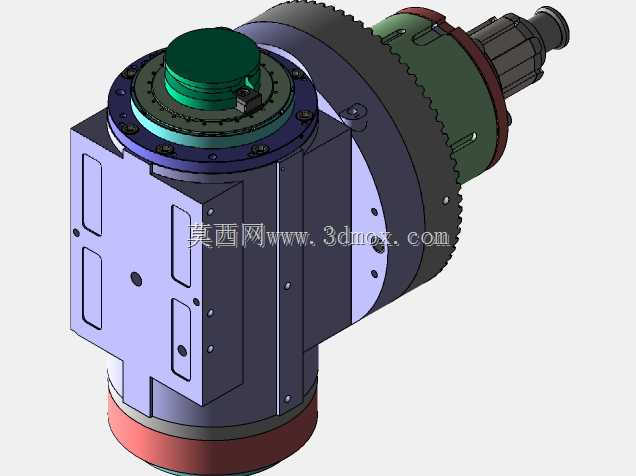

适配MCR-A5C机床的Okuma90度角度头结构

这款90度角度头是专为大隈MCR-A5C系列龙门加工中心配套设计的侧铣加工附件，主要应用于大型结构件、模具型腔、重型机架类零件的多面加工场景，能够在不改变工件装夹姿态的前提下，将机床主轴的竖直输出转向为水平方向输出，完成工件侧面、内腔侧壁、倒扣特征的铣削、钻孔、攻丝等加工工序，有效减少大型工件的二次装夹次数，大幅提升重型零件加工的工序集中度与加工精度，尤其适配风电机架、大型汽车覆盖件模具、工程机械结构件等需要多面加工的重型工件生产场景。从功能特性来看，该角度头采用内置螺旋锥齿轮传动结构，能够实现稳定的扭矩传递，可适配机床主轴的高转速输出要求，传动过程中振动小、噪音低，能够保障侧铣加工的表面质量与刀具寿命；主体壳体采用高强度合金钢一体式加工成型，外部设置多组加强筋结构，在承受大切削负载时能够有效抑制结构形变，保障加工过程中的刚性；输入端采用与机床主轴匹配的标准连接接口，能够实现快速换装定位，输出端采用标准刀柄接口，可适配常规铣刀、钻头、丝锥等通用加工刀具，无需额外定制专用刀具。在设计思路上，这款角度头充分考虑了MCR-A5C机床的主轴行程、龙门开档尺寸与换刀空间限制，整体结构采用紧凑化布局，将传动齿轮组、密封结构、冷却通路集成在主体壳体内，避免额外突出结构干涉加工路径；壳体上预留的安装定位孔与定位销孔，能够与机床主轴端面实现精准配合，保证动力传输的同轴度，减少传动损耗；输出端设置多重密封结构，能够有效阻挡切削液、金属切屑进入传动腔内部，延长内部齿轮与轴承的使用寿命，适配加工过程中大量切削液喷淋的恶劣工况。从安装边界来看，该角度头的主体径向尺寸经过严格核算，能够适配MCR-A5C机床的自动换刀机械手抓取尺寸，可纳入机床刀库实现自动换刀，无需人工手动拆装；轴向长度控制在机床主轴的Z向行程安全范围内，加工侧面特征时不会与工作台、工件夹具发生碰撞；连接端面的定位尺寸与机床主轴端面的安装螺孔、定位键完全匹配，安装后无需额外校正即可保证输出轴的垂直度精度，能够快速投入生产使用。角度头的侧面设置有观察与维护窗口，可定期检查内部齿轮的润滑状态与磨损情况，日常维护操作便捷，能够适配车间长时间连续加工的生产需求。
