ebmpapst8550N轴流散热风机结构设计

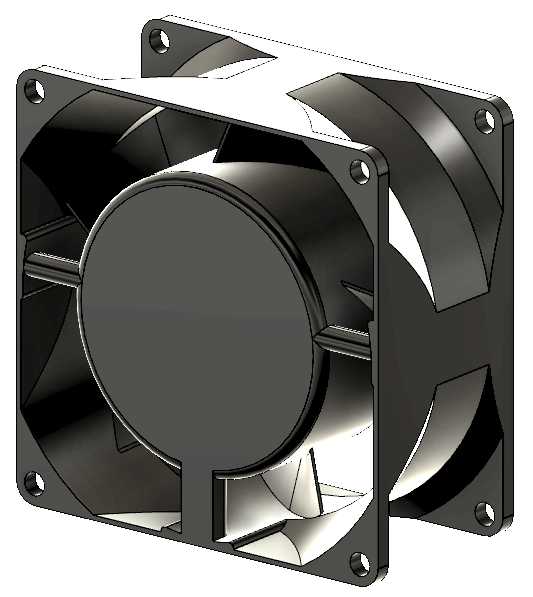

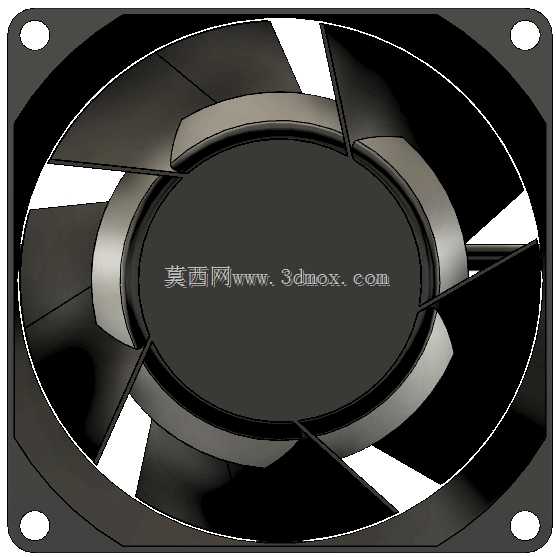

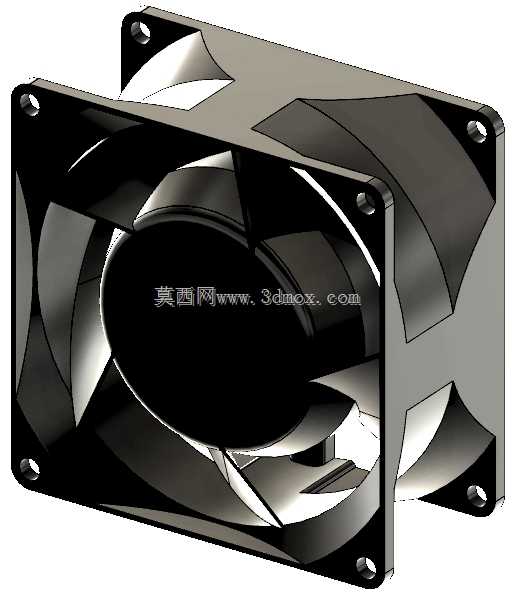

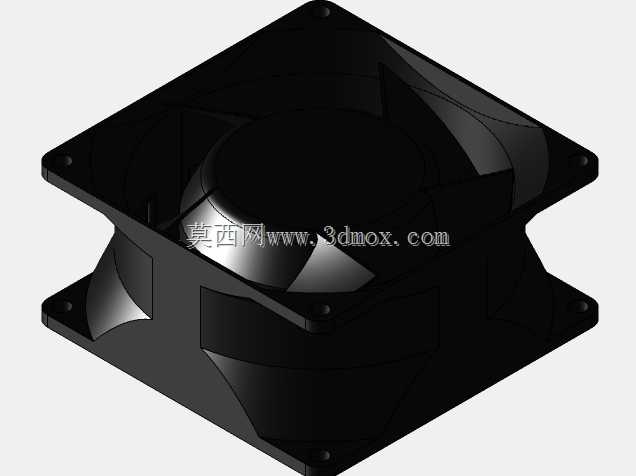

这款轴流散热风机主要面向工业电控柜、大功率伺服驱动舱、精密工控设备内部的强制风冷场景设计，是工业热管理系统中核心的空气驱动部件，可在密闭或半密闭的设备舱内形成定向稳定的空气流，带走功率器件、电路板、变压器等发热元件工作时累积的热量，避免设备因工作温度超出阈值出现性能衰减、元器件寿命缩短甚至过热停机的问题，在工业自动化生产线控制机柜、通讯基站设备舱、大功率电源模块、医疗设备主机散热单元中都有广泛的适配空间。从实际使用功能来看，这款风机采用直驱式轴流结构设计，叶轮与外框的间隙经过精准控制，既避免叶轮转动时与外框产生刮擦异响，又能尽可能减少间隙处的气流回流损失，提升送风效率；叶片采用大扭角后掠式曲面造型，在相同转速下可以推动更大体积的空气流动，同时优化了叶片边缘的线型设计，降低气流切割产生的紊流噪音，适配对运行噪音有一定要求的室内工业设备场景。在设计思路上，这款模型完整还原了实物的装配逻辑：外框采用一体式方形注塑/压铸结构，四个角预留了标准的通孔安装位，安装孔的位置、孔径都匹配工业风机通用的安装尺寸规范，可直接适配常规的风机安装支架、机柜面板预留孔位，不需要额外做安装位的改装适配；外框两侧做了加强筋结构，提升整体框架的结构强度，在设备运输、长期震动的工作环境下不会出现框架变形，保证叶轮的转动间隙始终处于合理范围。叶轮中心的轮毂区域做了圆弧过渡处理，引导进入风机的气流平顺流向叶片区域，减少入口处的气流紊流带来的风阻损耗；轮毂内部预留了电机安装的腔体空间，可适配标准尺寸的外转子风机电机，电机与轮毂的配合位做了定位止口设计，保证电机装配后叶轮的同轴度，降低长期高速转动时的动平衡偏差，减少运行震动。从安装边界来看，这款方形风机的外框边长、整体厚度都遵循同规格工业风机的通用尺寸标准，安装时只需要在安装面预留对应大小的通风开口，将四个安装孔与设备面板的固定孔对齐，使用标准螺丝即可完成固定，接线端的预留位置也贴合常规风机的出线习惯，不会与周边的设备结构产生干涉；模型完整还原了风机的外观细节与装配关系，可直接用于设备热管理仿真的风道建模、设备整体装配的干涉检查、机柜散热布局的方案验证，帮助工程师在设计阶段就完成风机选型匹配、安装位置确认、风道走向优化的工作，减少后续样机试制阶段的散热方案调整成本。
