小型轴流散热风机结构设计方案

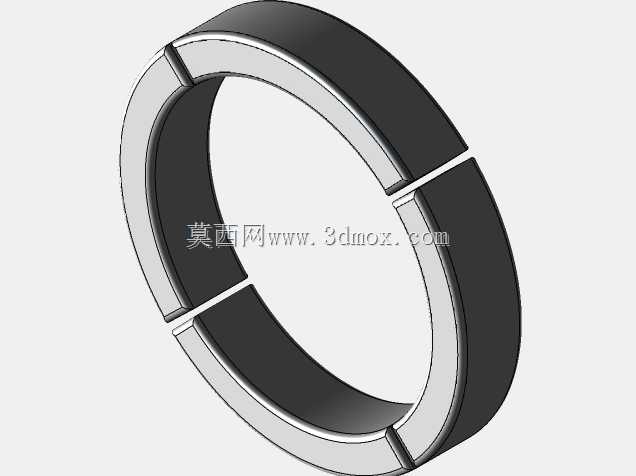

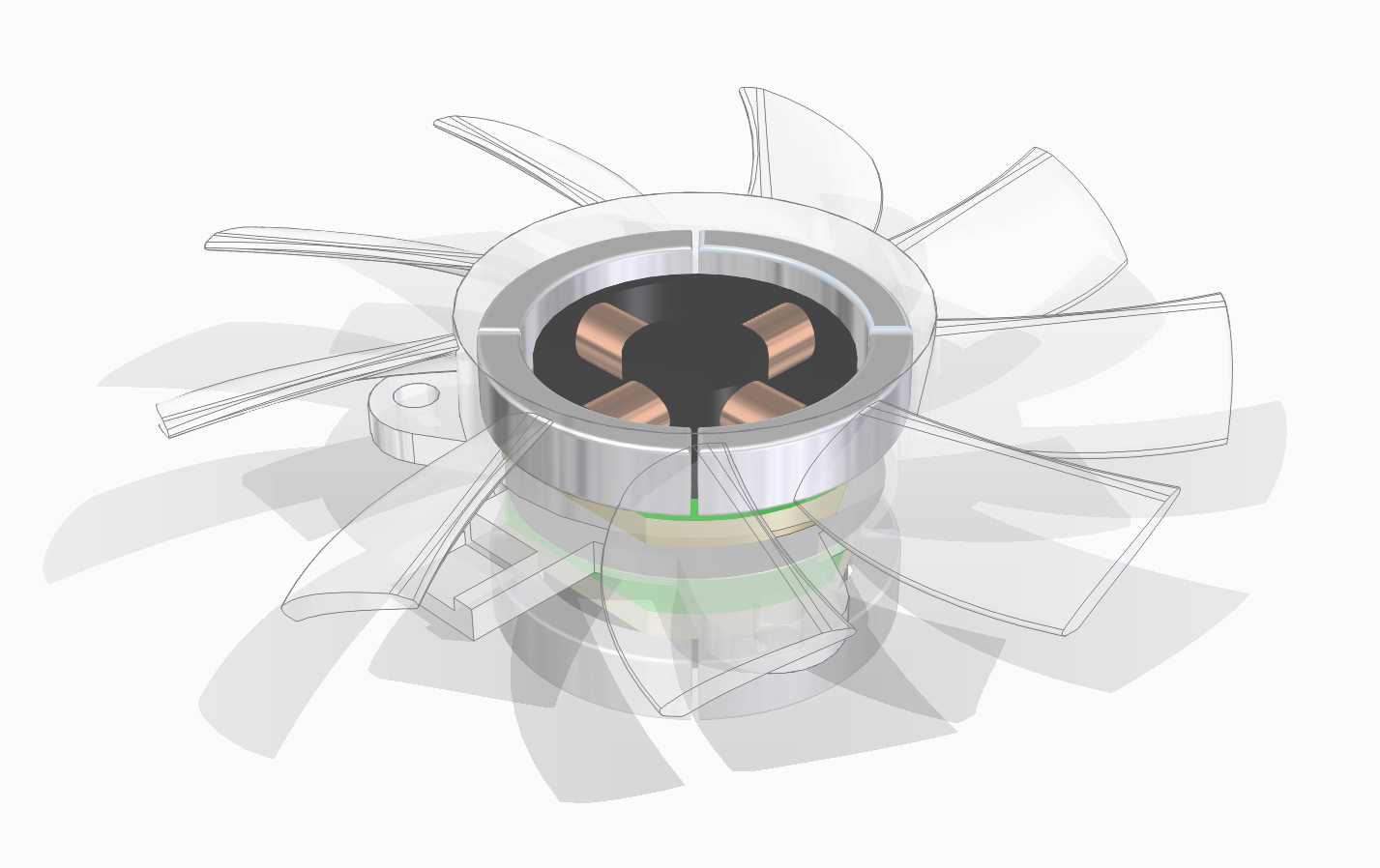

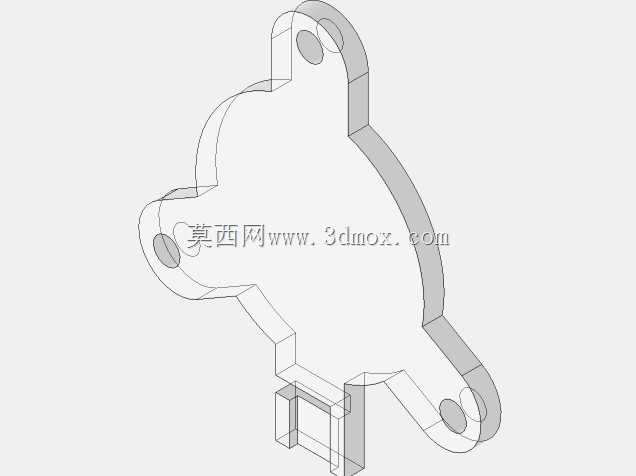

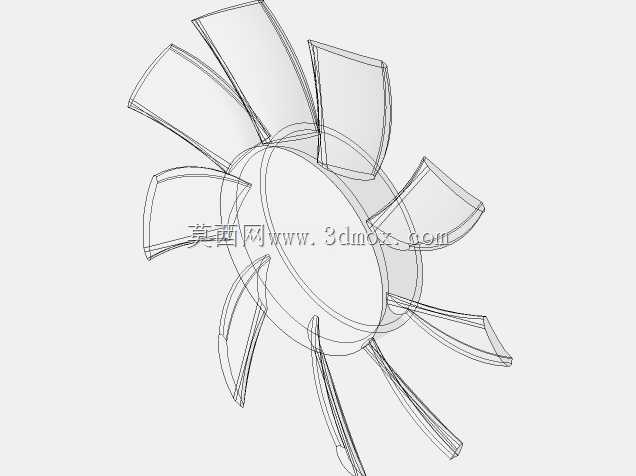

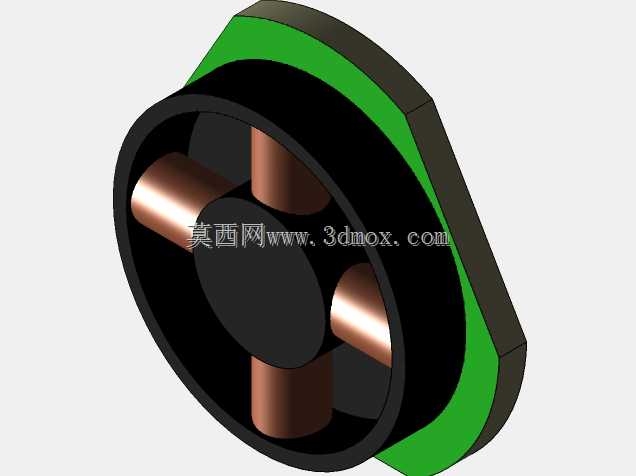

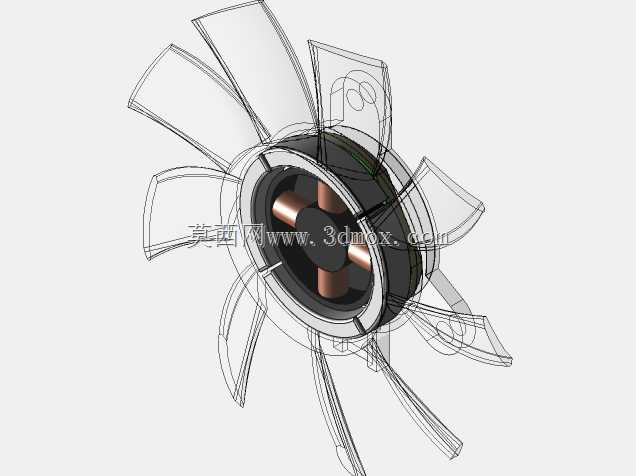

这款小型轴流散热风机主要面向紧凑空间内的风冷散热场景，可广泛应用于桌面电子设备、小型工控机箱、嵌入式硬件模组、微型电源模块、车载小型电子单元等对安装空间有严格限制的散热工况，核心作用是通过定向气流带动热量快速散出，避免元器件因积热出现性能衰减、寿命缩短甚至过热损坏的问题，在小功率电子设备热管理体系中是十分常用的风冷执行部件。从功能特性来看，这款风机采用外转子驱动结构，将绕组与磁钢集成在风叶轮毂内部，有效压缩了轴向安装尺寸，配合多叶片的轴流风叶设计，能够在较低转速下实现足够的风量输出，同时兼顾运行噪音控制，避免散热作业带来额外的噪音干扰；透明扇叶的设计既可以直观观察风叶转动状态，也能在部分可视化设备中兼顾外观展示效果，轮毂处的结构预留了绕组固定、磁钢定位的安装位，能够保证转子转动时的动平衡稳定性，减少长期运行的振动磨损。在设计思路上，这款风机优先考虑紧凑安装场景的适配性，将整体外径控制在55mm的规格，安装耳位采用一体化延伸结构，无需额外加装固定支架即可通过螺丝直接锁定在安装面板上，大幅降低了配套结构的设计复杂度；风叶采用后掠式叶型设计，叶片曲面经过气流走向优化，能够减少叶片切割空气时的涡流损耗，提升送风效率的同时降低紊流带来的异音，轮毂与风叶的衔接处做了圆弧过渡处理，避免应力集中导致的风叶断裂问题，提升长期运行的结构可靠性。从安装边界来看，这款风机的轴向厚度适配薄型机箱的安装需求，进出风侧预留了足够的安全间隙，不会与周边的电容、接线端子等低矮元器件产生干涉，安装孔位的间距符合小型散热风机的通用安装规范，能够直接替换同规格的常规散热风机，无需对原有设备的安装结构做额外修改；中心电机部分的结构设计兼顾了散热需求，绕组周边预留了气流通道，风机工作时部分气流可穿过轮毂区域带走电机自身工作产生的热量，避免电机自身过热导致的转速下降、寿命缩减问题，整体结构在满足散热性能的前提下，尽可能压缩了不必要的结构冗余，适配各类轻量化、小型化电子设备的散热配套需求。
