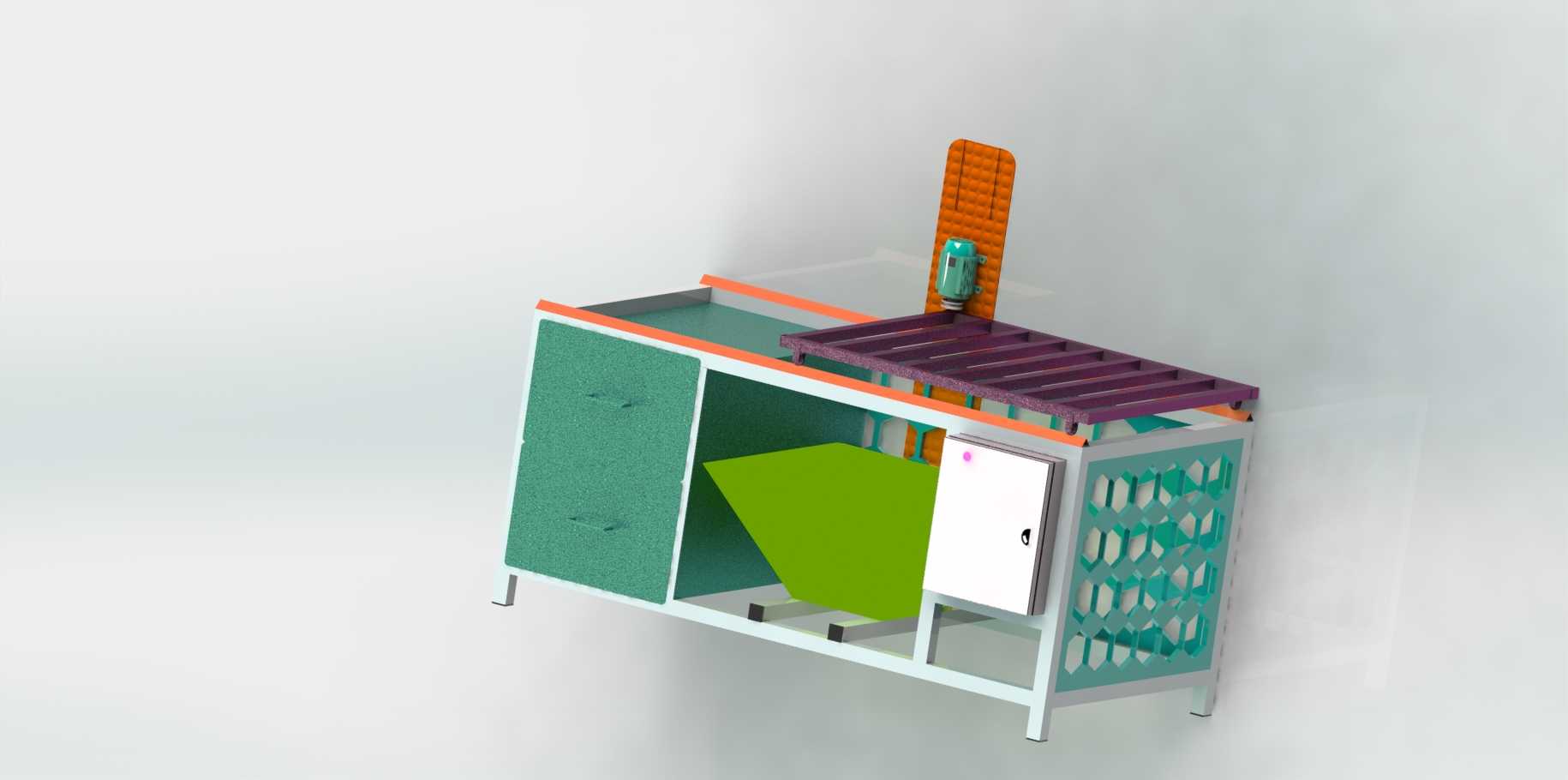

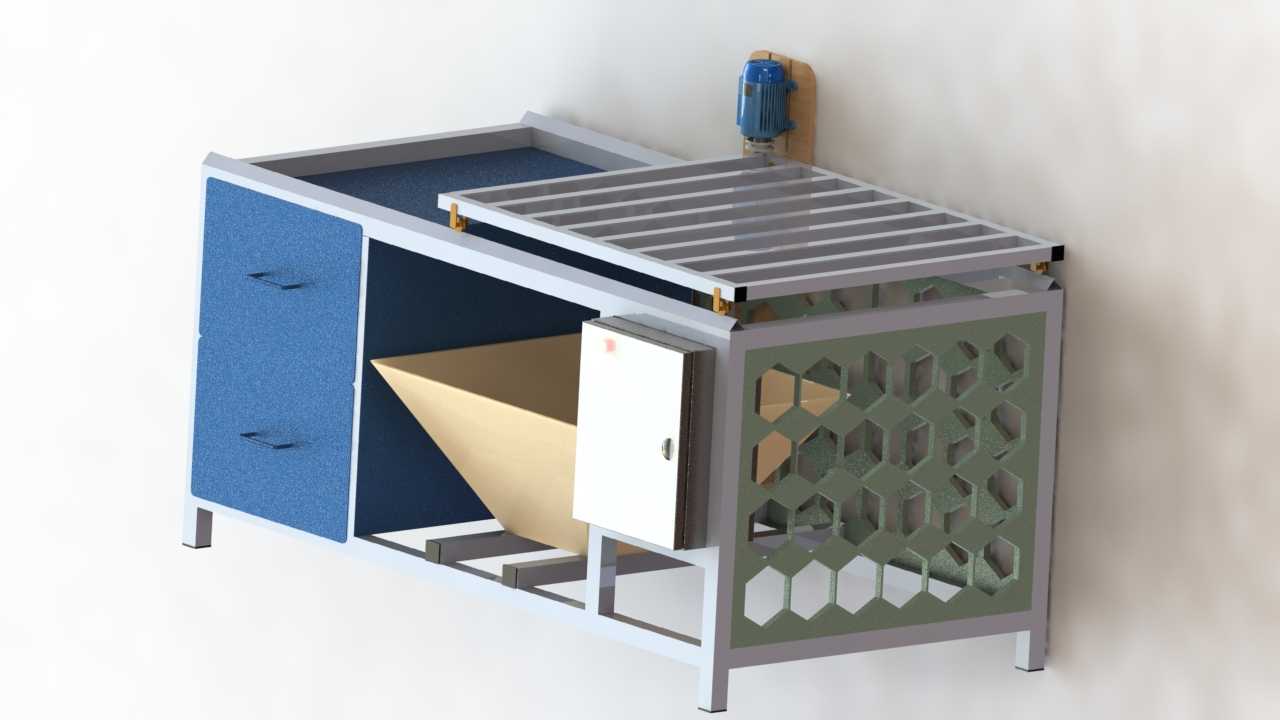

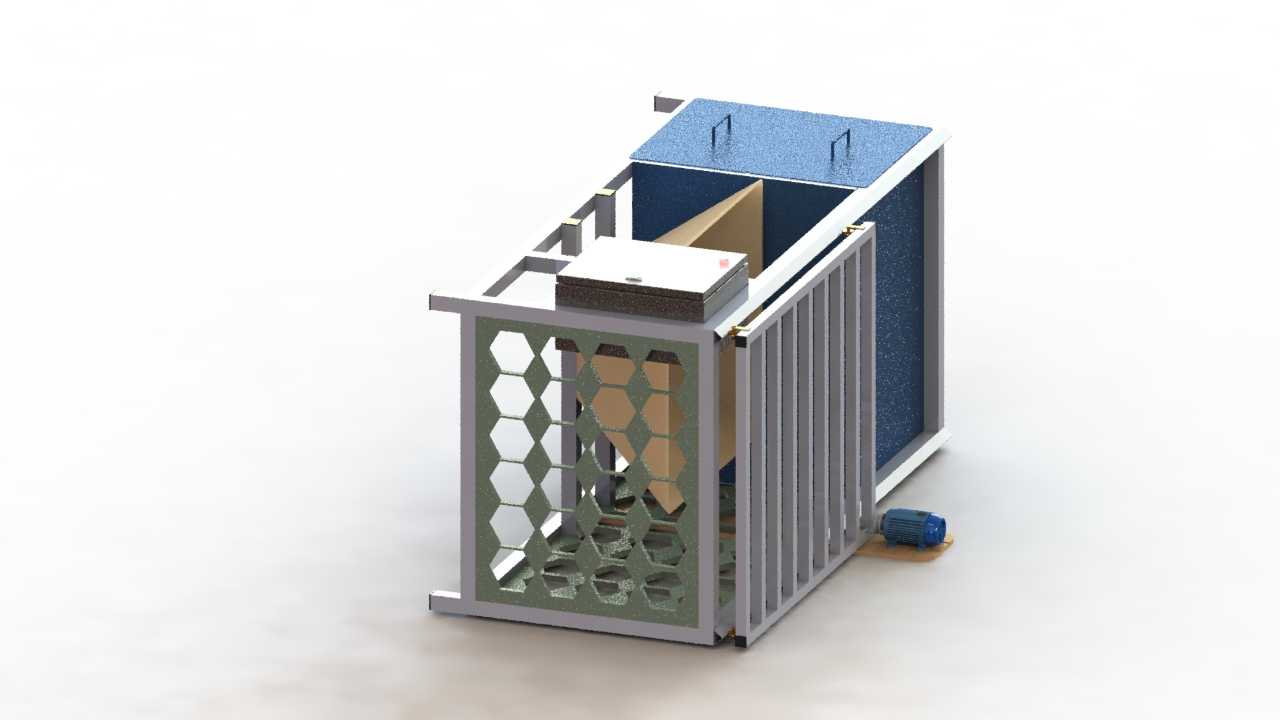

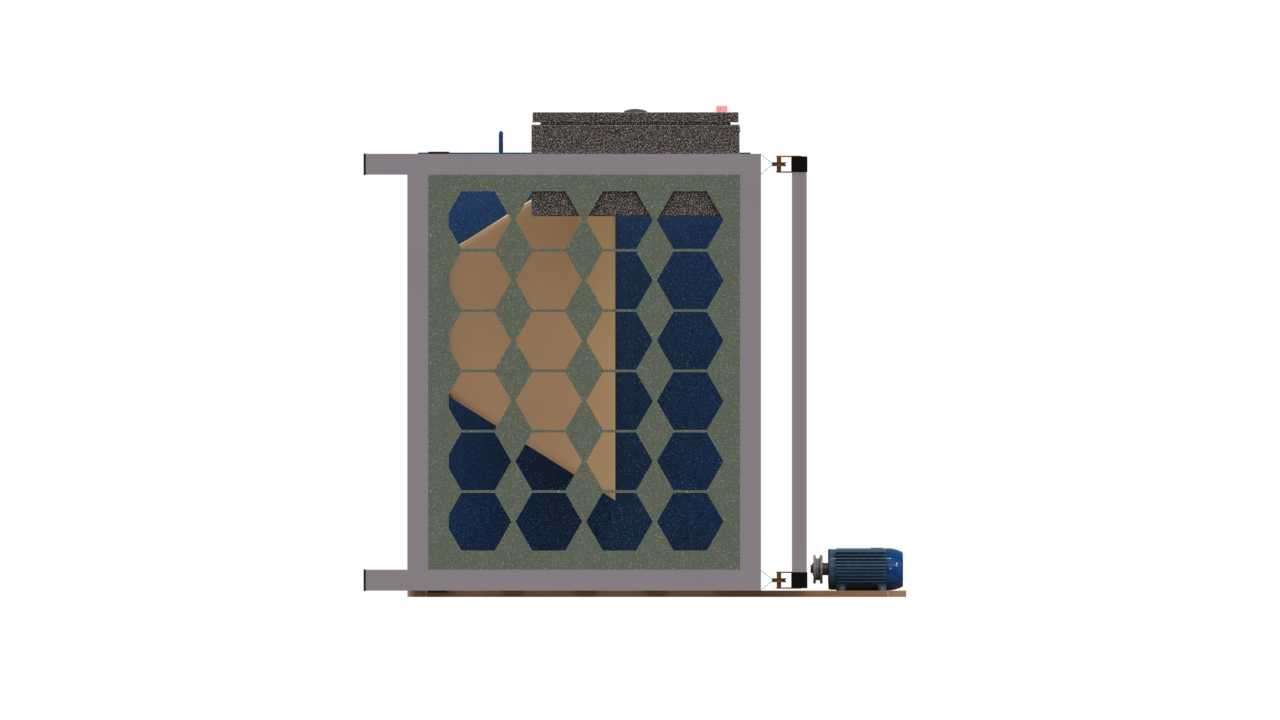

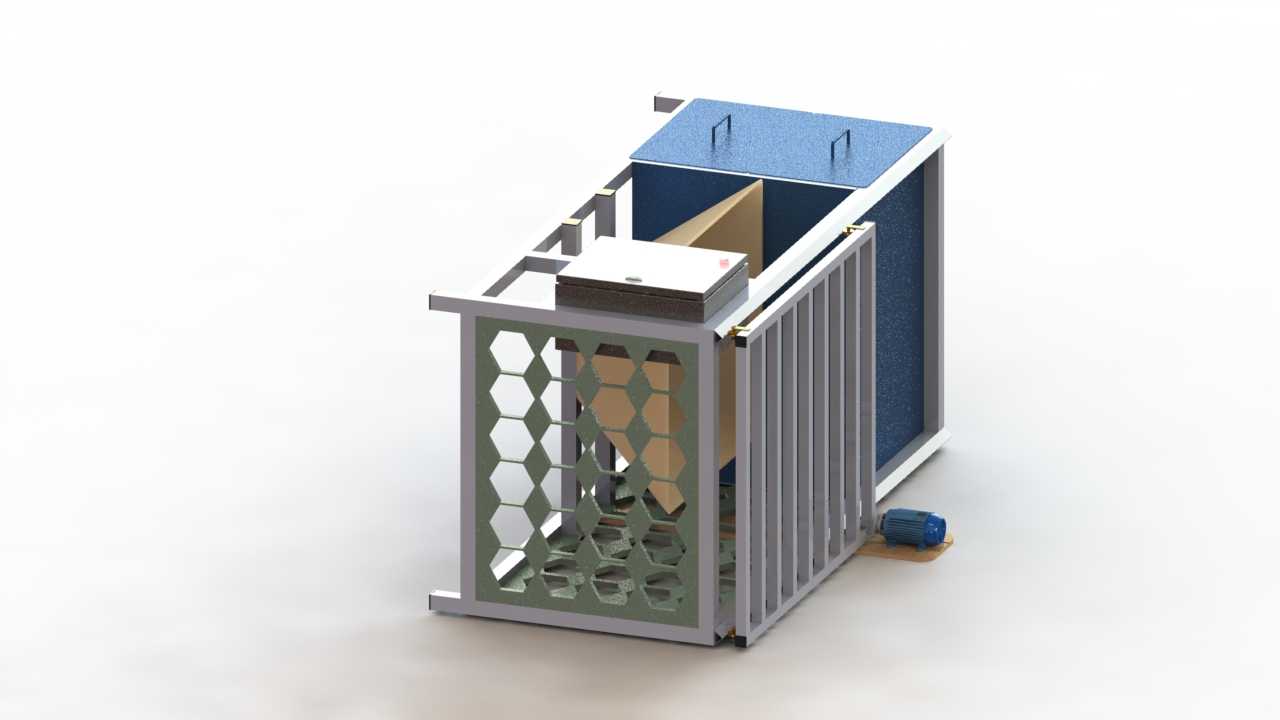

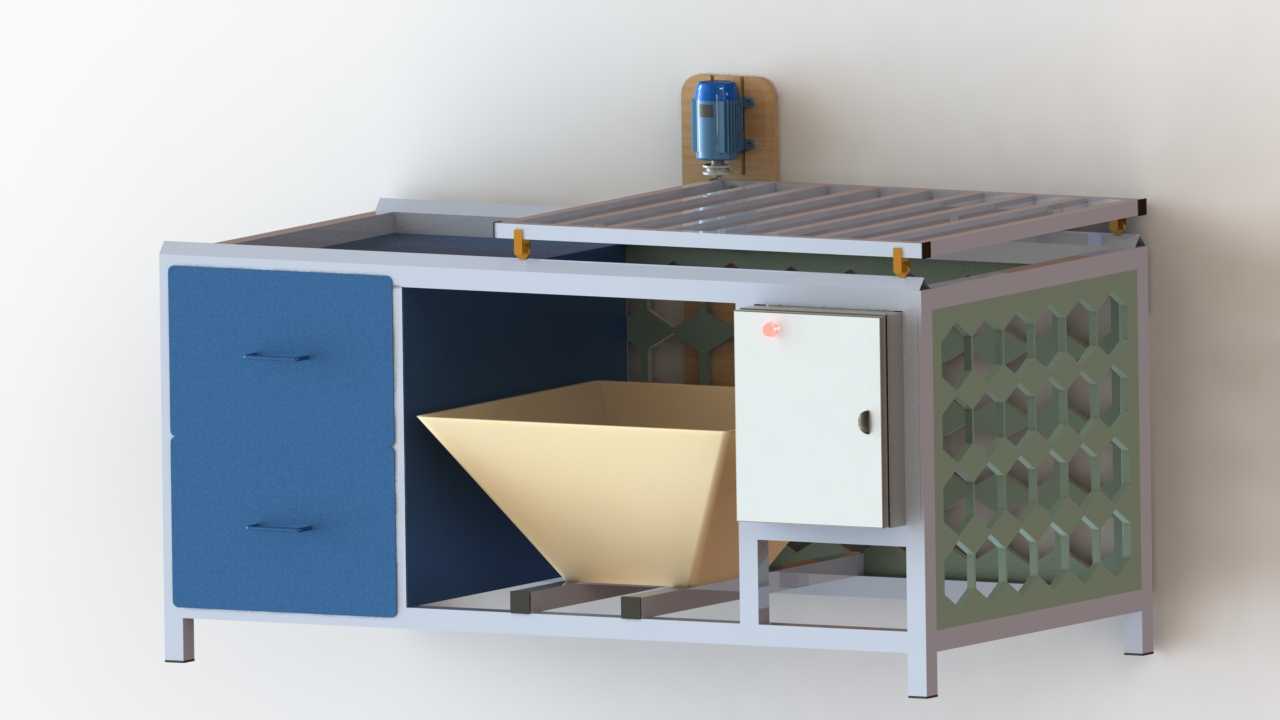

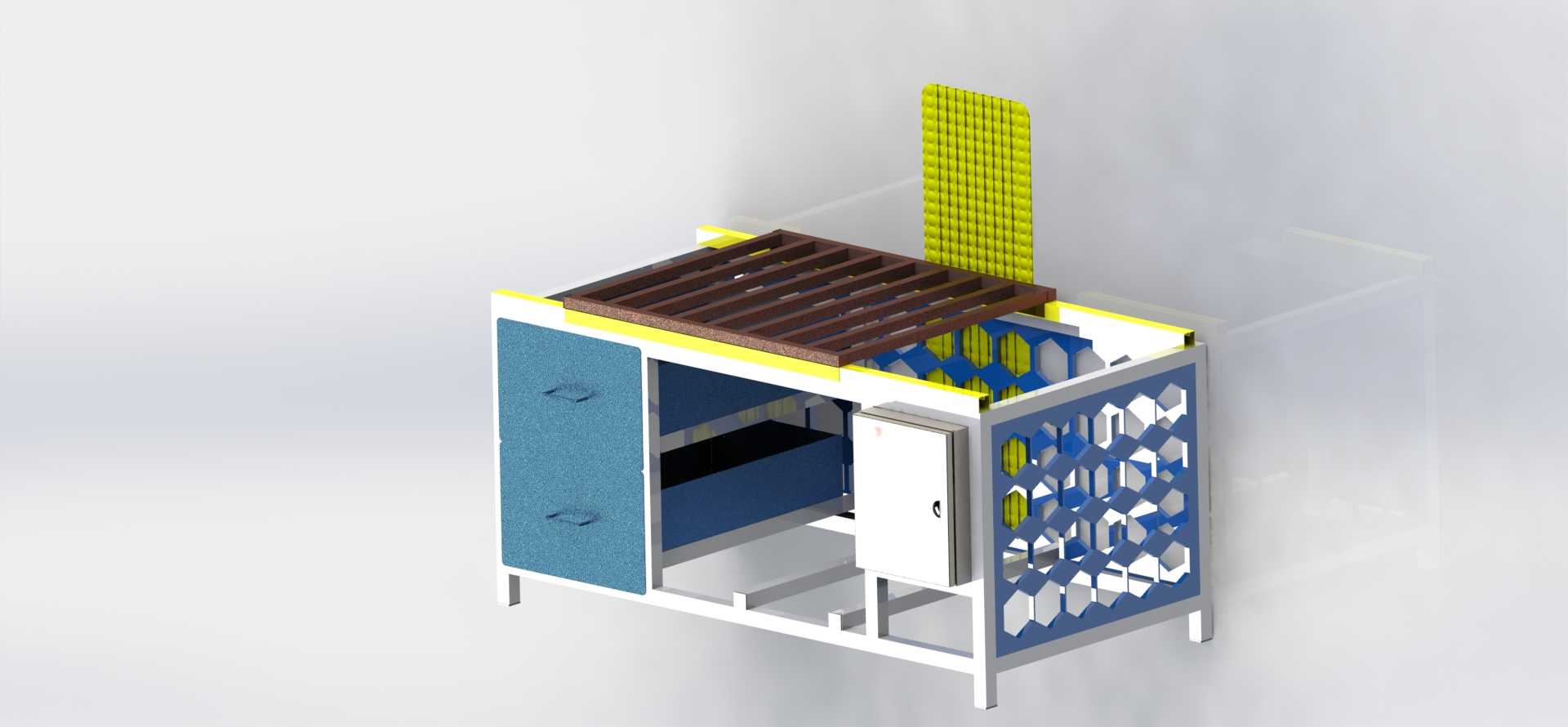

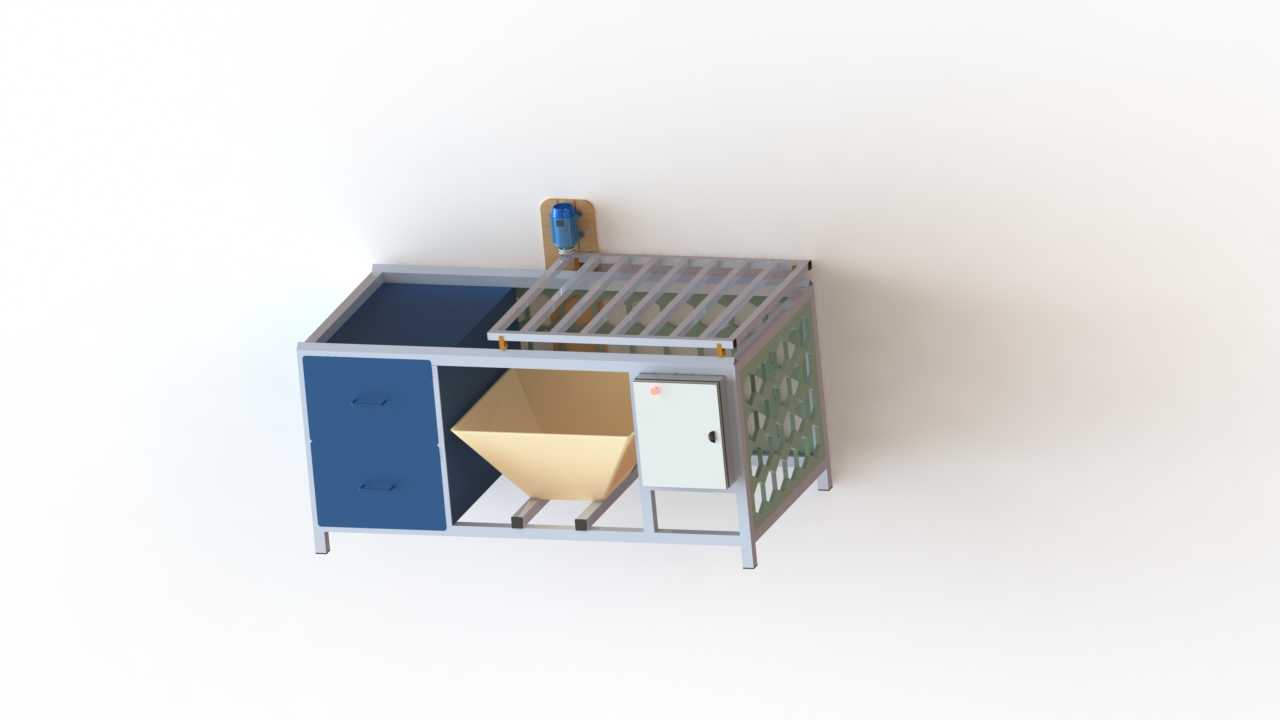

带驱动模组的六边形换热芯体结构

该结构主要应用于工业流体换热场景，可适配暖通空调系统、工业余热回收装置、工艺流体温控回路等多种换热工况，作为换热单元的核心承载结构，承担冷热流体间的热量传递功能，能够在有限安装空间内最大化拓展换热接触面积，提升单位体积的换热效率。从实际用途来看，该结构通过规整排布的六边形流道单元，可引导冷热流体在相邻流道内形成稳定的错流或逆流状态，减少流体流动死区，避免局部换热不均导致的能效损耗，侧边配套的驱动模组可根据换热负荷动态调整旁通遮挡结构的位置，灵活调节参与换热的流道通流面积，实现换热功率的无级适配，适配变负荷工况下的温控需求，避免满负荷运行带来的能源浪费。在功能特性上，六边形流道相比传统圆形或矩形流道，具备更高的结构强度与空间利用率，相邻流道共用壁面可减少冗余结构占比，在相同外形尺寸下换热面积可提升15%以上，同时六边形的蜂窝状排布具备更优的承压能力，可承受更高的流体工作压力，降低芯体受压变形泄漏的风险；侧边的驱动模组采用直连式动力输出，传动路径短，调节响应速度快，可在数秒内完成通流面积的全行程调整，适配负荷波动频繁的换热场景。从设计思路来看，整体采用框架式承载结构，外围的刚性框架为内部换热芯体提供稳定的安装支撑与防护，预留的侧边安装位可直接适配标准管路接口，无需额外设计转接结构；内部流道采用模块化排布逻辑，可根据实际换热功率需求增减流道列数，拓展不同规格的换热单元，降低系列化产品的设计成本；驱动模组独立安装在框架侧端，与换热流道区域完全隔离，避免流体泄漏侵蚀动力部件，提升长期运行的可靠性。在外形尺寸与安装边界上，整体采用立式矩形布局，宽度方向预留了驱动模组的安装空间，安装时需在侧边预留不小于模组宽度1.2倍的检修空间，底部设置有水平安装支脚，可通过螺栓直接固定在设备安装基座上，顶部预留流体接口的安装平面，可直接对接进出液管路，整体安装边界规整，无外凸的易干涉结构，可适配紧凑式换热机组的内部安装空间，无需对周边配套结构做大幅调整。
