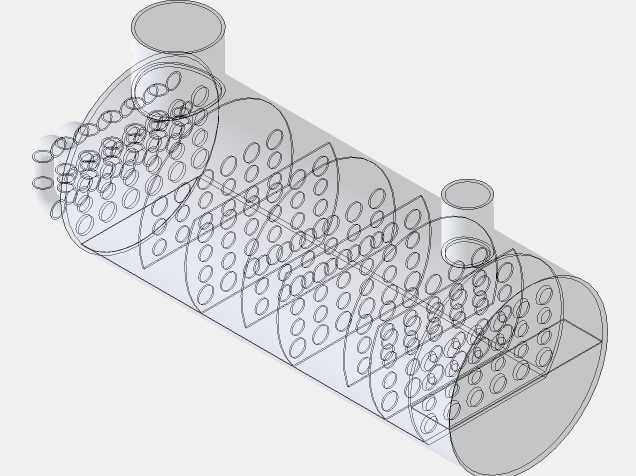

逆流式换热设备热流仿真分析结构

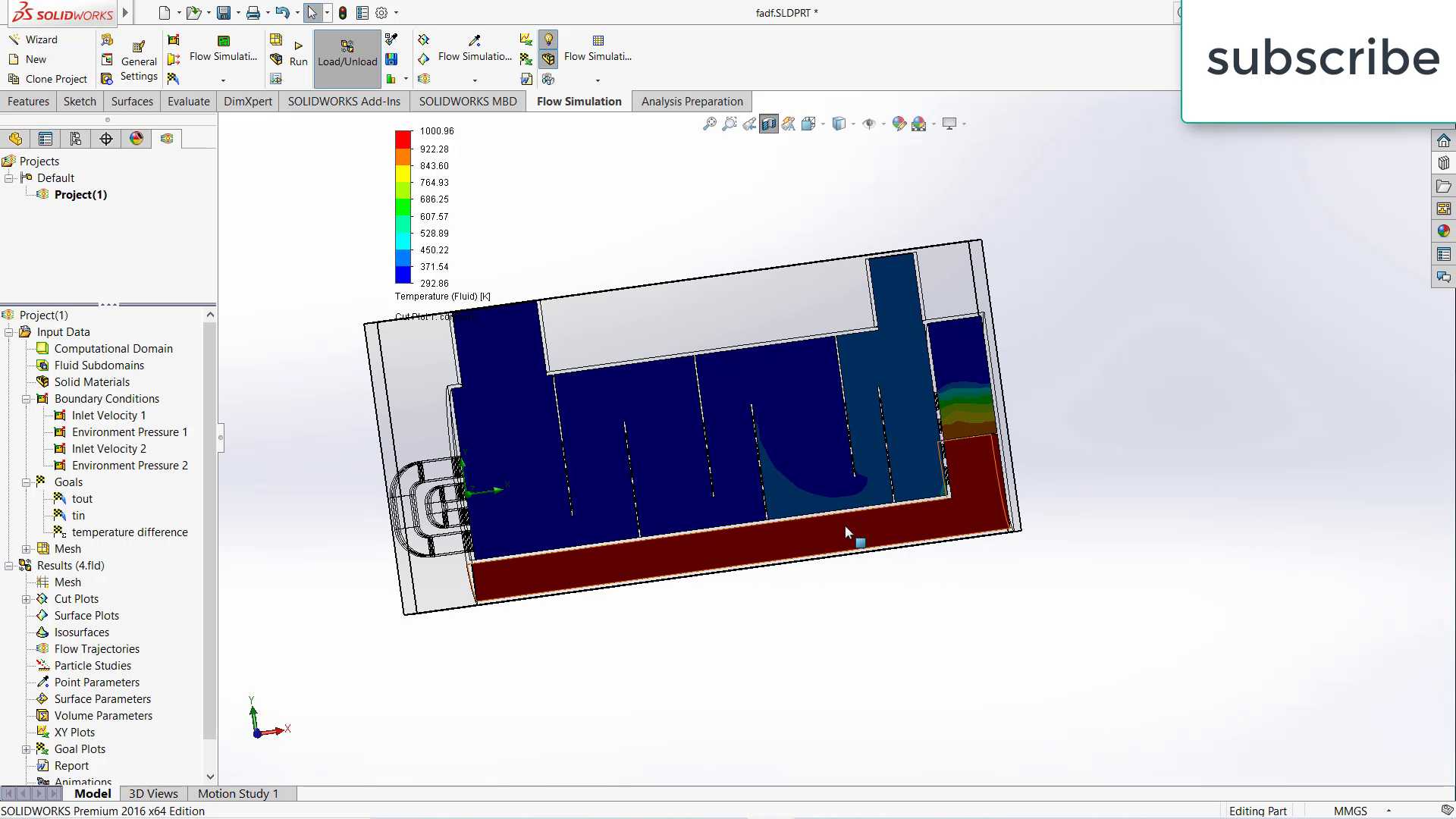

该换热结构主要应用于工业热能回收、暖通空调系统、工艺流体温控、动力装置散热等场景，作为冷热流体热量传递的核心部件，可实现两种介质间的高效热量交换，在化工生产、区域供热、制冷循环、余热回收利用等领域承担关键的温度调控职能，能够在不发生介质直接接触的前提下完成热量传递，避免介质交叉污染，同时保障热能的高效梯级利用，降低生产过程中的能源损耗。该结构采用逆流式流道布局，冷热流体分别在相邻的流道内沿相反方向流动，相较于顺流布局可获得更大的平均传热温差，在相同换热面积下能够实现更高的换热效率，有效缩小设备整体体积。设计过程中针对流道的折流结构进行了优化，通过多段折返的流道设计延长流体在换热区域内的停留时间，同时避免流道内出现流动死区，保障流体在整个换热截面上流速分布均匀，减少局部换热不均导致的效率损失。结构设计时充分考虑了安装边界的适配性，整体采用矩形模块化布局，外部轮廓规整，可根据实际安装空间调整流道的排布数量与单段流道长度，进出口接口设置在结构同侧，便于现场管路的对接安装，降低管路布置的复杂度。在热流特性设计上，针对不同流速下的流体流动状态进行了模拟验证，通过调整流道截面尺寸控制流体的流动雷诺数，保障流体在流道内保持合适的湍流强度，既能够强化对流换热效果，又不会因流速过高造成过大的流动阻力，降低配套泵组的运行能耗。结构的密封边界采用一体化贴合设计，冷热流道之间的分隔壁面厚度均匀，既保障足够的结构强度承受流体工作压力，又尽可能降低壁面热阻，提升热量传递效率。针对不同工况下的温度分布特性，通过仿真模拟验证了结构在不同入口温度、不同流量配比下的换热表现，确认折流位置无局部过热或过冷区域，壁面温度梯度分布平缓，可有效降低长期运行过程中的热应力疲劳风险，延长设备的使用寿命。
