四合一法兰接口排气歧管结构设计

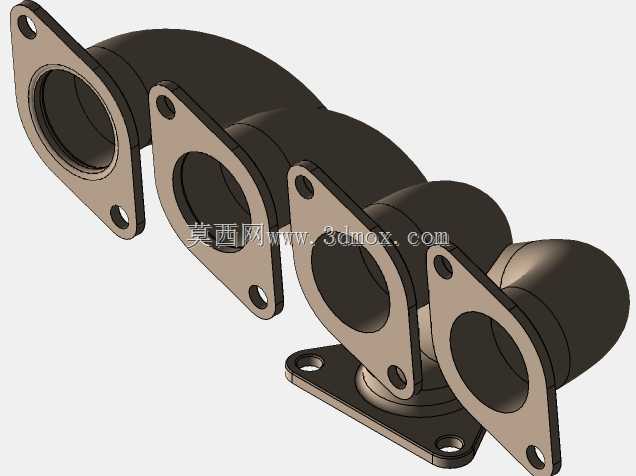

该歧管主要应用于内燃式动力设备的进排气系统中，承担多缸腔道气流汇集导流的核心作用，常见于小排量多缸内燃机、小型发电机组动力单元、改装类动力总成的气路排布场景，能够将四个独立缸体的排气通路有序汇集至单一输出端，减少气路紊流带来的动力损耗，同时规整机舱内部管路布局，降低多管路独立排布带来的安装干涉风险。从实际用途来看，这款歧管通过一体式弯流腔道设计，能够让各支路气流按照预设路径汇入主输出通路，腔道内壁做顺滑过渡处理，避免直角弯折带来的气流阻滞，降低排气背压，提升动力单元的进排气效率，同时各支路独立法兰结构能够保证与缸体排气端口的密封贴合，避免高温高压气体泄漏引发的性能衰减与安全隐患。在功能特性层面，该歧管采用四支路等长排布设计，各支路的腔道长度、弯折曲率保持一致，能够保证各缸排气脉冲的时序均匀，避免气路干涉带来的动力波动；每个支路端口都配置带双安装孔的菱形法兰，法兰密封面做平面度公差管控，安装后可配合密封垫片实现高温工况下的可靠密封，底部设置的独立安装固定法兰，能够将歧管整体稳定固定在动力总成的预设安装位，抵消设备运行过程中产生的振动载荷，避免长期使用后连接部位松动漏气。设计过程中，首先根据动力单元的缸体间距确定各支路法兰的中心距，保证法兰安装孔位与缸体排气端口完全对齐，随后根据气路流体仿真结果调整各弯管段的曲率半径，在有限的安装空间内尽可能降低气流沿程阻力，同时兼顾管壁厚度的均匀性，避免局部壁厚过薄导致高温工况下结构变形，或壁厚过厚带来的整体重量超标问题。外形尺寸方面，该歧管整体沿缸体排布方向延伸，各支路法兰的安装孔位间距严格匹配对应动力单元的缸心距，法兰密封面的宽度满足密封垫片的压合宽度要求，底部固定法兰的孔位适配动力总成侧的安装凸台位置，整体外轮廓做倒角过渡处理，避免安装过程中与周边的线束、冷却管路产生剐蹭干涉，安装边界充分考虑了机舱内周边部件的排布间隙，预留了足够的螺栓拆装操作空间，方便后期的维护拆装作业。
