双孔法兰SMA射频同轴连接器结构设计

这款双孔法兰型SMA射频连接器，是面向微波射频信号传输场景开发的精密互连部件，主要应用在波导馈线系统、射频测试仪器、通信基站前端模块、雷达信号链路以及高频天线馈电结构中，承担射频信号的低损耗传输与物理连接固定作用，可在18GHz工作频段内保持稳定的信号传输性能，适配50欧姆阻抗的射频传输链路，能够实现同类型进口连接器的等效替代，满足通讯设备、微波测试装置、工业射频设备的互连需求。

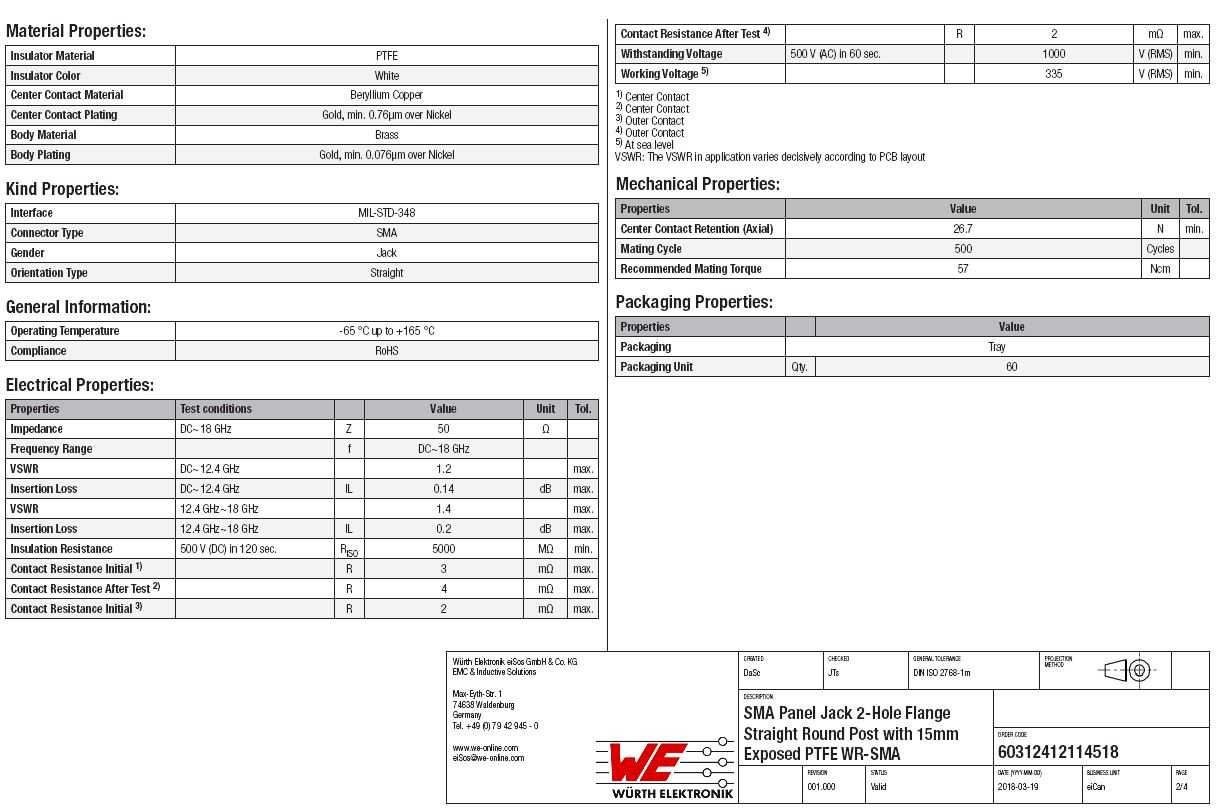

从功能特性来看，这款连接器采用SMA标准螺纹接口设计，接口端的外导体带有精密加工的连接螺纹，可与标准SMA型公头连接器实现可靠旋合连接，螺纹连接结构能够保证连接状态下的抗振动性能，避免设备运行过程中出现连接松脱、信号中断的问题。连接器内部采用聚四氟乙烯材质作为绝缘支撑件，绝缘件长度经过精准计算，能够在宽频段范围内保证阻抗连续性，降低信号反射带来的传输损耗；中心导体采用镀金工艺处理，既可以提升导体表面的导电性能，减少高频信号的趋肤效应损耗，也能提升接触面的抗氧化能力，延长连接器的使用寿命。

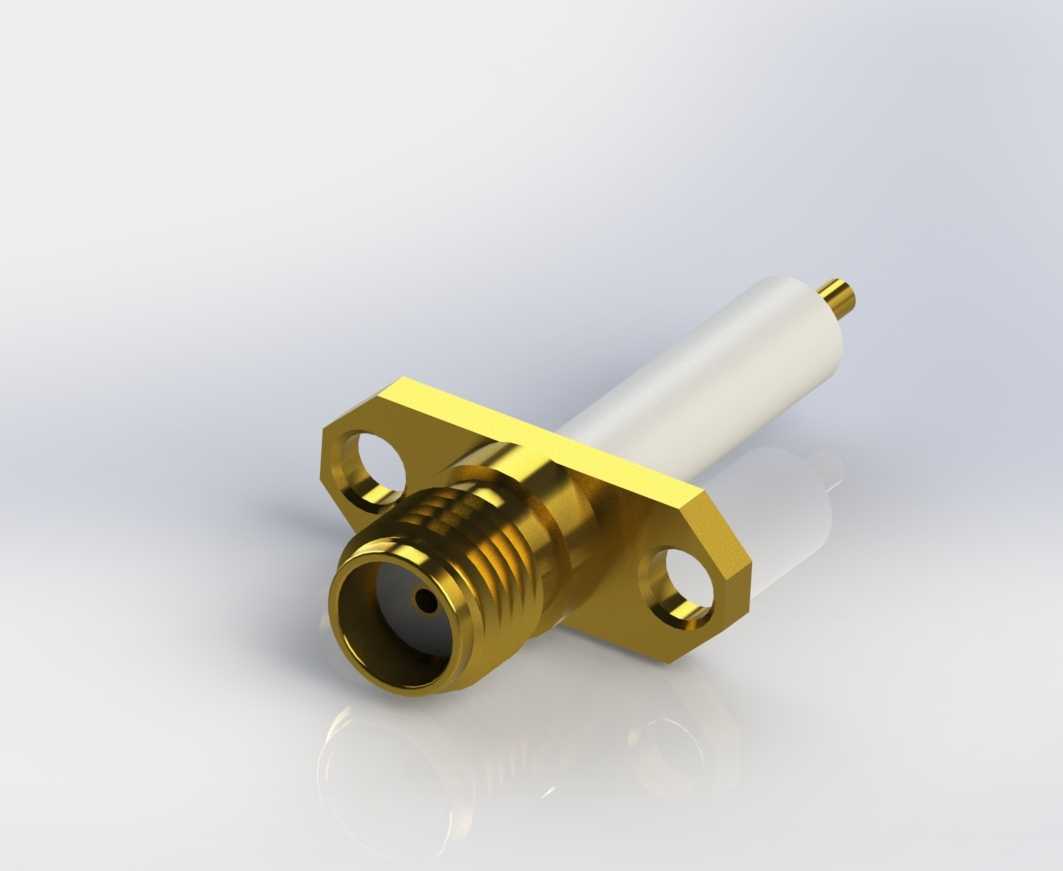

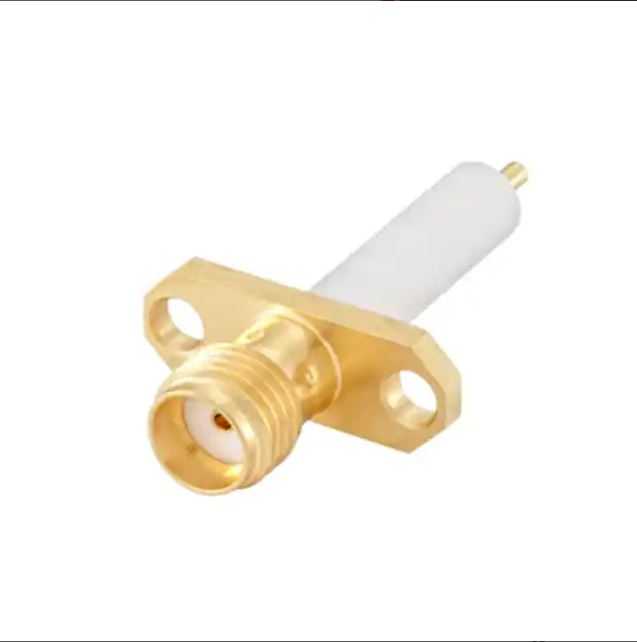

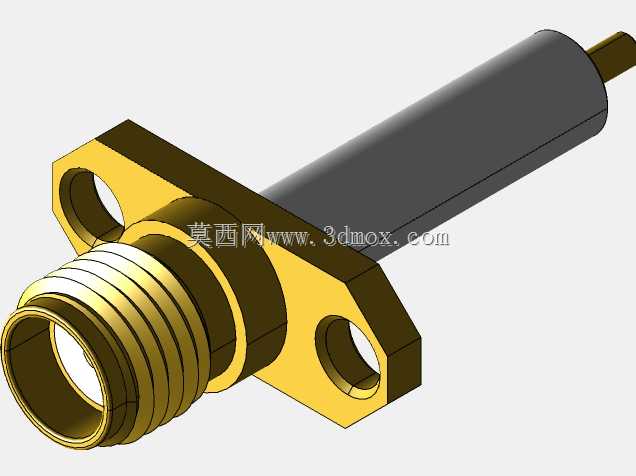

在设计思路上，这款连接器采用双孔法兰安装结构，法兰盘上设置两个对称的安装通孔，可通过螺丝将连接器直接固定在设备面板、腔体壁面或者波导端口上，安装定位精度高，能够保证连接器与安装面的垂直度，避免安装偏斜导致的接口受力不均、信号匹配变差问题。设计过程中充分考虑了高频信号的传输要求，对内部导体的台阶过渡、绝缘件的支撑位置、外导体的内腔尺寸都做了针对性优化，将信号回波损耗控制在合理范围内，保证18GHz频段下的传输性能满足使用要求；同时兼顾了安装便利性，法兰盘的安装孔间距、法兰厚度都按照通用安装规范设计，能够直接适配现有设备的安装位，无需额外修改安装结构。

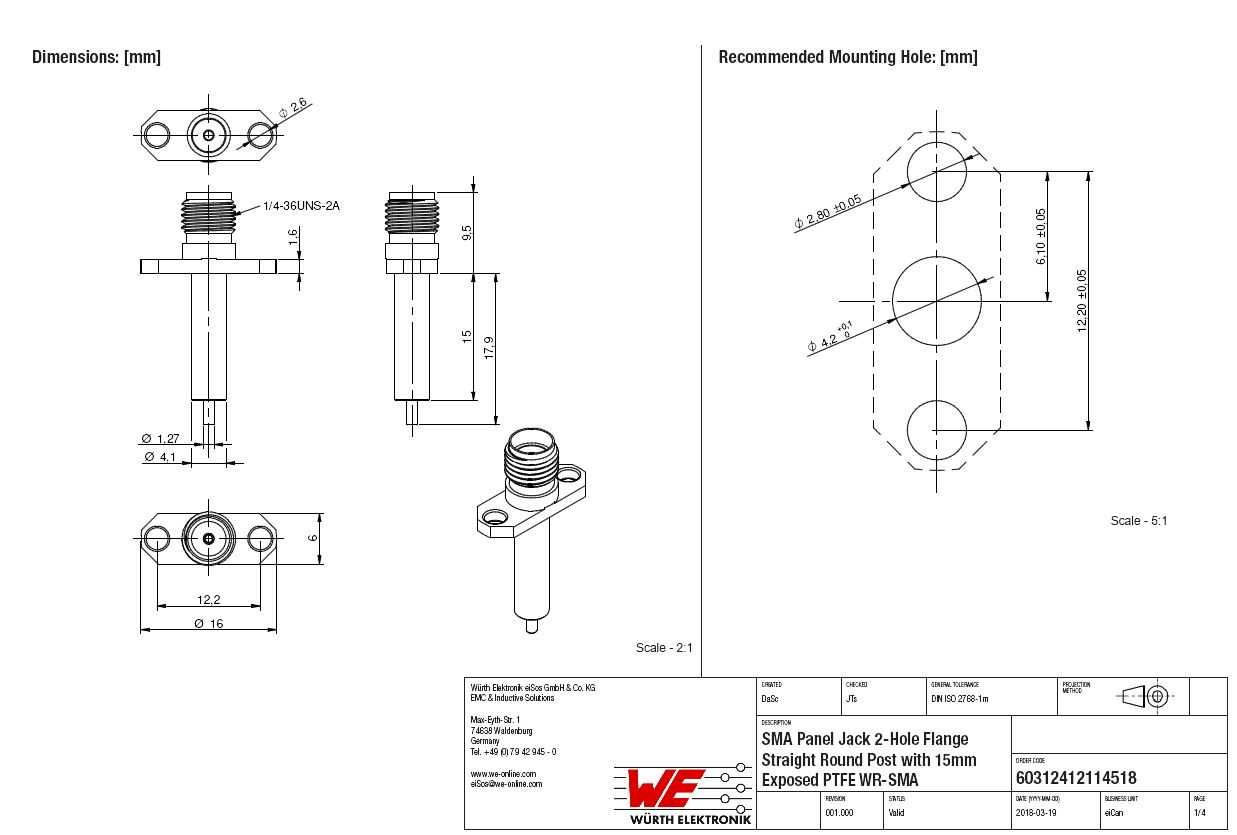

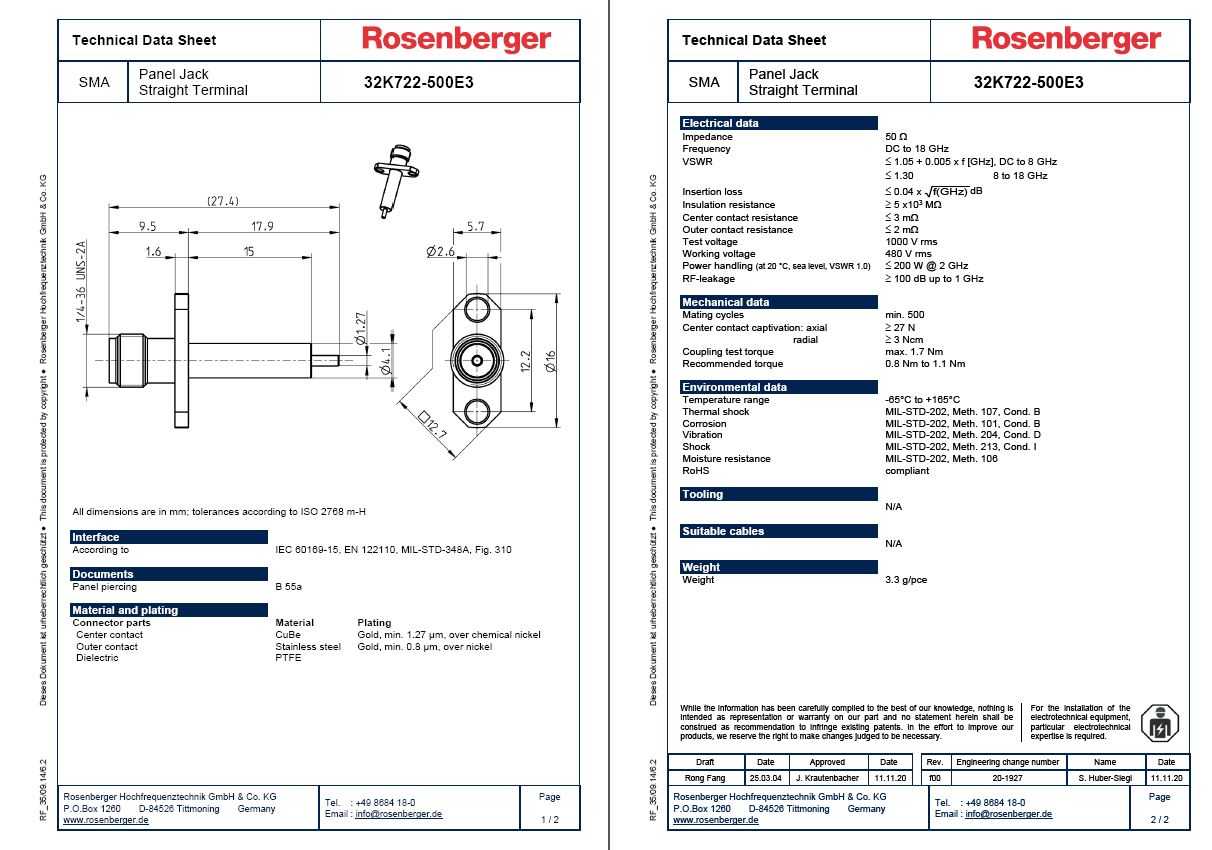

从外形尺寸与安装边界来看，这款连接器法兰端的两个安装孔对称分布在接口轴线两侧，安装孔中心距符合常规SMA法兰连接器的通用尺寸，安装时仅需要在固定面上加工对应位置的螺纹孔即可完成固定；连接器整体长度适配1.67cm全波长的设计要求，中心导体伸出端直径为1.27毫米，能够直接与波导内的信号导体或者天线馈电点实现可靠连接，绝缘段覆盖的中心导体长度为17.9毫米，搭配15毫米长度的特氟龙绝缘延长结构，既可以保证内部绝缘性能，也能避免中心导体过长导致的谐振问题。连接器外导体采用黄铜镀金材质，既保证了结构强度，也具备良好的屏蔽性能，能够减少外界电磁信号对传输链路的干扰，同时避免内部射频信号向外辐射产生电磁泄漏，满足高频设备的电磁兼容要求。在实际使用中，这款连接器可直接安装在设备面板上作为信号输入输出接口，也可集成在波导转换模块内部实现同轴信号与波导信号的转换，适配波导管与喇叭天线的馈电连接场景，当中心导体被切割成对应频率的四分之一波长长度时，可直接作为天线的馈电结构使用，起始工作频率可覆盖4.2GHz，在18GHz频段下仍能保持额定的传输性能，满足多场景的高频信号互连需求。
