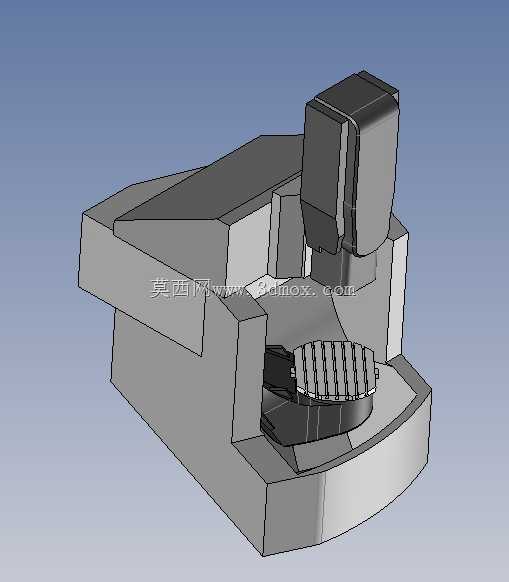

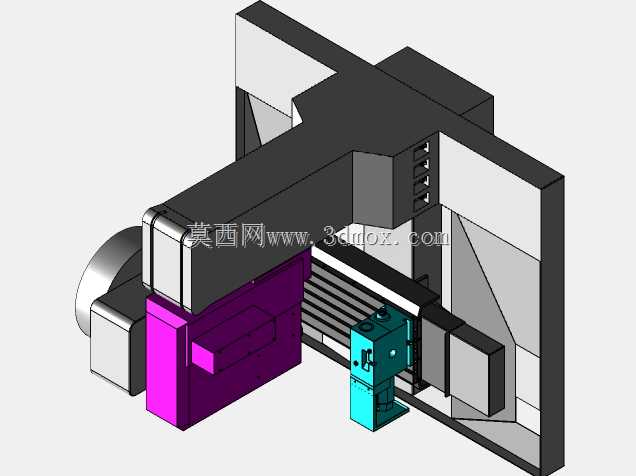

德玛吉DMU60五轴加工中心结构设计

该五轴加工设备面向高端精密制造场景设计，可覆盖航空航天复杂结构件、汽车精密传动部件、高端模具型腔、医疗器械精密零件的多面联动加工需求，能够在单次装夹工况下完成铣削、钻孔、镗孔、攻丝等多工序复合加工，大幅减少多次装夹带来的定位误差，缩短零件加工周转流程，提升复杂曲面零件的加工精度与生产效率。设备采用经典龙门式动柱结构布局，主轴单元搭载高刚性电主轴结构，可实现高转速下的稳定切削，配合双轴回转工作台的联动设计，可实现任意空间角度的刀具进给，能够加工传统三轴设备无法触及的倒扣、深腔、复杂曲面结构，适配钛合金、高温合金、铝合金、工程塑料等多种材质的切削加工需求。设计过程中重点考量了整机刚性与运动精度的平衡，床身主体采用对称式箱型结构设计，合理布置内部加强筋结构，有效抵消切削过程中的振动传导，保证重切削工况下的整机稳定性；各运动轴采用高精度线性导轨与滚珠丝杠传动搭配，配合合理的行程限位设计，既保证各轴运动的顺畅性与定位精度，也明确了设备的安装边界，设备整体占地空间紧凑，可适配中小型精密加工车间的布局需求，无需预留过大的设备周边操作与维护空间。主轴侧的防护结构采用分层式伸缩防护设计，可有效阻挡切削过程中产生的切屑、切削液飞溅进入传动部件，延长设备核心运动部件的使用寿命；操作侧预留了合理的工件装卸空间，配合可开合的防护门结构，方便操作人员完成工件装夹、刀具更换、加工状态观测等日常操作。设备的电气与液压管路采用内置式排布设计，沿床身内部预设的走线槽布置，避免管路外露带来的干涉风险与安全隐患，同时也让设备整体外观更加整洁规整，便于车间日常的清洁维护。双轴转台采用高刚性支撑结构设计，可承载一定重量的工件完成回转摆动，转台的锁紧机构可保证加工过程中的夹持稳定性，避免切削力带来的转台位移，保证角度加工的精度一致性。
