高精度慢走丝线切割加工设备结构设计

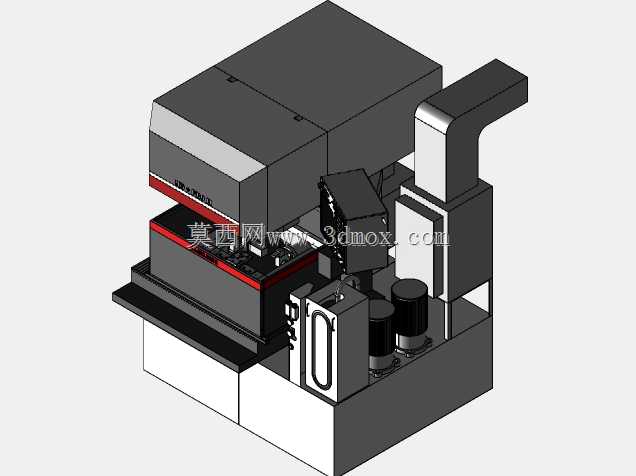

该线切割设备主要面向精密模具制造、精密五金零件加工、航空航天复杂结构件加工等高端制造场景，承担高硬度金属材料、复杂轮廓工件的高精度切割加工任务，可加工硬质合金、淬火钢、钛合金等传统切削方式难以处理的导电材料，在冲压模具刃口加工、精密齿轮异形齿形加工、医疗器械微小零件加工等场景中具备不可替代的加工优势。设备整体采用分体式布局设计，下部为集成化的工作液循环与过滤单元，布置有储液槽、过滤滤芯、高压供液泵组，可实现工作液的多级过滤与恒压供给，保障加工过程中放电间隙的冲屑效率与加工稳定性，避免因蚀除物堆积引发的短路、断丝等加工故障。中部为加工执行区域，采用高刚性大理石床身作为基础承载结构，搭配十字滑台与UV轴辅助运动机构，可实现大锥度、上下异形面的高精度切割加工，走丝机构采用恒张力控制设计，可根据加工参数动态调整电极丝张力，减少电极丝抖动带来的加工精度损失，保障加工面的表面粗糙度与尺寸一致性。上部为电气控制与操作单元，集成了数控系统、脉冲电源模块与操作面板，脉冲电源采用节能型高频脉冲设计，可根据加工材质、厚度自动匹配脉冲参数，在保障加工效率的同时降低电极丝损耗，操作区域采用人体工学倾斜设计，方便操作人员进行参数设置、工件装夹与加工状态观测。设备侧面布置有可弯折的悬臂操作支架，可根据操作人员站位灵活调整操作面板位置，降低长时间操作的疲劳感。整机安装边界充分考虑车间布局需求，底部预留有标准地脚安装孔位与叉车转运槽，可直接适配常规工业厂房的设备安装基础，外接管路与电气接口集中布置在设备后侧，方便车间进行水电管线的排布与接驳，设备外围预留有安全防护门安装位，可加装全封闭防护结构，避免加工过程中工作液飞溅与电极丝断裂引发的安全隐患。在设计过程中充分考虑了设备的维护便利性，过滤单元、走丝导轮、导电块等易损件均采用快拆式结构设计，无需复杂工具即可完成日常更换与维护，大幅降低设备的停机维护时间，提升设备的实际稼动率。
