小型桌面级微型机器人承载底座结构

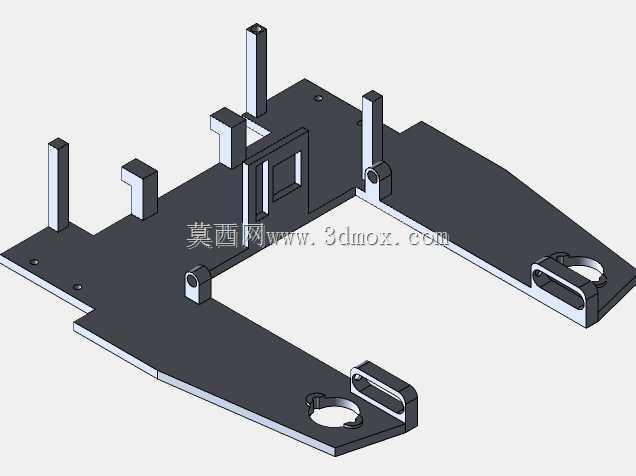

这款微型机器人底座是面向小型桌面级教育、竞赛类微型机器人开发的核心承载结构件，主要应用于青少年科创实践、高校机器人工程专业实训、小型桌面仿生机器人研发等场景，作为整台微型机器人的下部承载基体，承担着连接上部驱动模块、传感模块、控制主板，同时匹配行走轮组安装、保障整机运行稳定性的核心作用。从实际使用场景来看，这类微型机器人多在平整桌面、实训台、小型竞赛赛道表面运行，底座作为整机的基础支撑，需要在有限的体积内兼顾安装兼容性、结构强度与轻量化需求，避免因底座刚性不足导致上部元器件晃动，或是底座过重增加行走驱动的负载损耗。从功能特性来看，该底座采用对称式延展翼型结构设计，两侧向外延伸的安装位预留了行走轮组、万向从动轮的装配卡槽与固定孔位，能够直接卡装轮组的连接轴座，无需额外加装转接件即可完成行走机构的固定；底座中部区域设置了多组高度不一的立式定位柱与方形支撑凸台，这些结构分别对应控制电路板的安装孔位、电池仓的卡位、上部机械臂或传感支架的固定位点，不同高度的支撑柱能够让上层元器件之间留出足够的布线空间，避免导线挤压弯折造成的接触不良，同时凸台结构可以对电路板形成架空支撑，减少运行过程中电路板与底座平面的摩擦损耗，也能为底部的走线留出充裕空间。在设计思路上，这款底座充分考虑了微型机器人的装配便捷性，所有安装孔位均采用统一的小规格螺丝适配尺寸，定位柱的高度差经过匹配计算，装配时可以通过凸台与柱体的卡位快速对准上层部件的安装位置，降低手工装配的对位难度；底座整体采用薄板加局部加强筋的结构形式，在中部受力集中的区域设置了框型加强结构，既能够减少整体材料用量降低自重，又能避免底座在受到碰撞、跌落时出现弯折变形，两侧翼板的边缘做了圆弧过渡处理，没有尖锐棱角，在实训场景中能够避免划伤操作人员。从安装边界来看，该底座整体轮廓适配手掌级微型机器人的尺寸范围，两侧轮组安装位的间距匹配常用微型直流减速电机的轴长规格，中部安装区域的尺寸能够兼容主流的小型单片机控制板、微型锂电池的安装尺寸，底部预留的走线槽可以将电机导线、传感器导线规整收纳，避免导线外露干扰轮组运行，底座上的所有固定孔位均做了沉头处理，螺丝安装后不会突出底座平面，保障机器人放置时的平稳性，不会出现底部凸起导致的运行晃动问题。
