汽车发动机进气歧管等比例结构设计

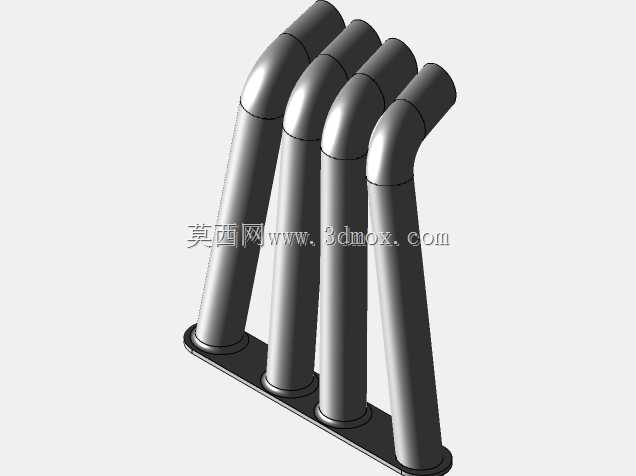

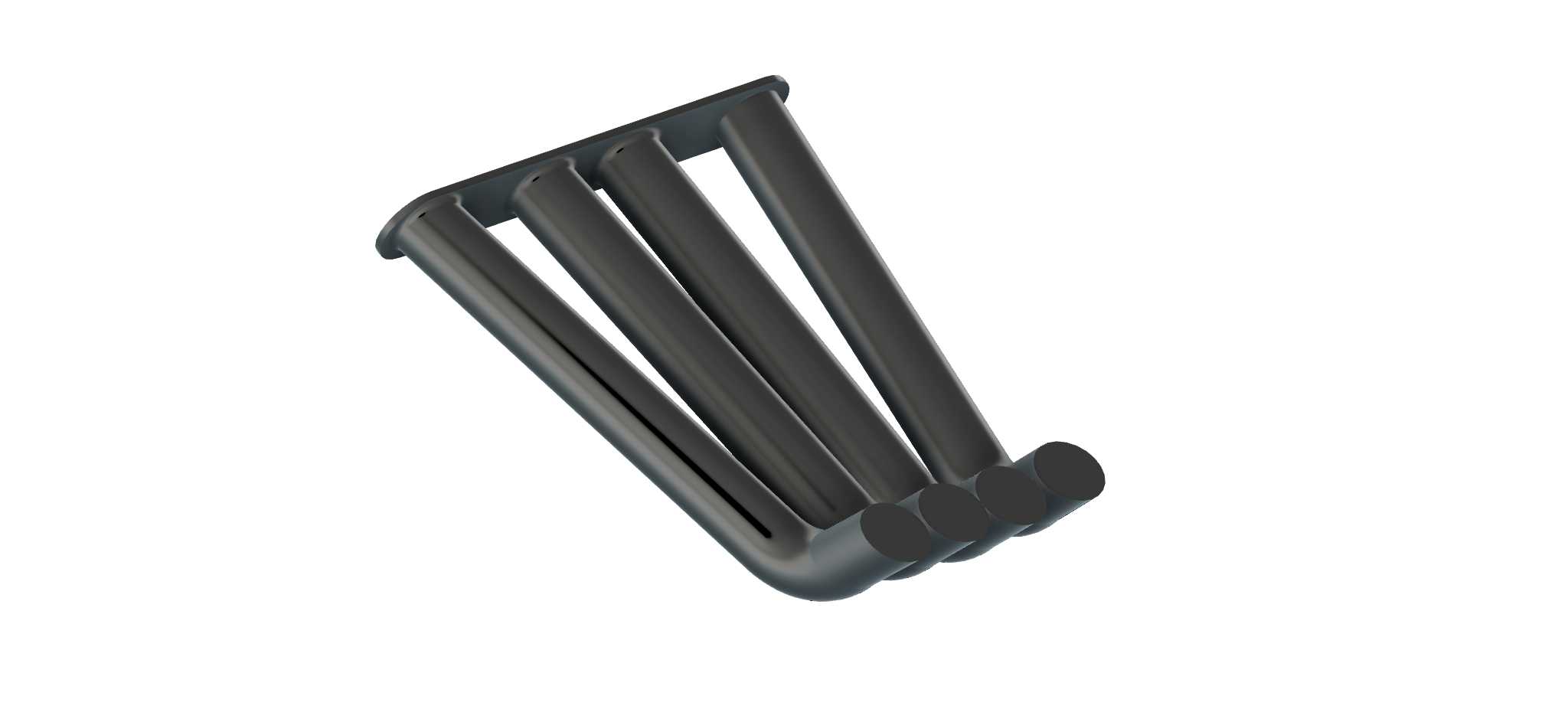

该部件为多通路集成式管路构件，主要应用于内燃式动力系统的进气输送环节，也可适配小型流体分配系统的介质分流场景，核心作用是将上游稳压腔输出的介质均匀分配至各个独立通路，保障各支路的介质供给压力、流量偏差控制在合理区间，避免因分配不均导致的系统运行效率下降、工况波动等问题。从实际使用场景来看，这类集成管路多布置在动力单元的上部侧方区域，需要适配周边紧凑的安装空间，同时耐受介质流动带来的持续振动、温度交变影响，因此在结构设计上优先采用一体化成型思路，减少拼接接缝带来的泄漏风险与结构强度薄弱点。产品的功能特性集中在三个维度：首先是多通路并行的结构设计，四根等径弯管采用平行排布方式，每根管路的弯曲弧度、通路长度经过匹配计算，尽可能降低各支路的介质流动阻力差，保证分流均匀性；其次是端部集成安装法兰结构，法兰面预留对应安装位，可直接与上游腔体端面贴合密封，无需额外转接构件，减少装配环节的零件数量；第三是管路末端的密封接口设计，采用等径圆柱端头结构，可适配标准卡箍或快插接头，方便与下游支路管路快速对接，降低现场装配的操作难度。设计过程中首先确定了安装边界的核心约束：法兰安装面作为整个构件的定位基准，整体外轮廓在垂直法兰方向的延伸长度控制在适配常规动力单元上部空间的范围内，管路排布的横向宽度不超出法兰面的宽度边界，避免与周边其他零部件产生运动干涉；管路弯曲段采用大圆弧过渡设计，避免直角弯折带来的流动阻力激增问题，同时圆弧段的壁厚保持均匀一致，避免成型过程中出现壁厚不均导致的结构强度缺陷。外形尺寸方面，整体构件以法兰面为安装基准，四根平行管路的中心距保持一致，既保证各支路的独立性，也让整体结构排布紧凑，尽可能压缩占用的安装空间；管路外壁做顺滑过渡处理，没有突兀的凸起或棱角，既可以降低介质流动过程中的紊流概率，也能减少生产过程中的脱模或成型阻力。安装层面，法兰面的平整度是核心装配要求，设计中保证法兰密封面的平面度公差满足常规密封件的压缩要求，配合对应规格的密封垫片即可实现可靠密封，无需额外涂覆密封胶；管路整体的重心靠近法兰安装面，安装后悬臂段的振动幅度可以控制在合理范围内，配合端部的管路固定点，可有效降低长期运行过程中的管路疲劳断裂风险。
