倾斜式螺旋导流叶片结构设计

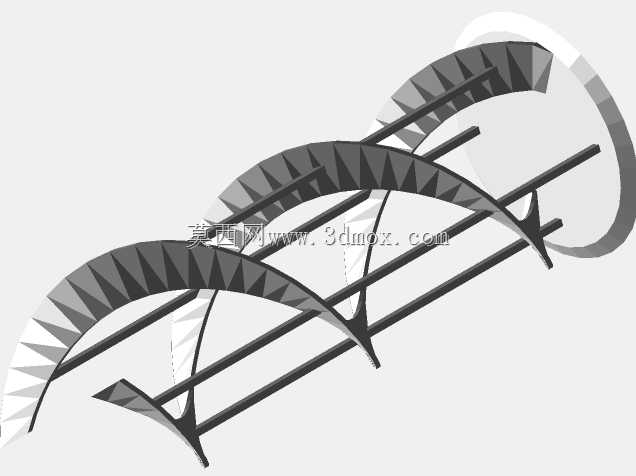

该螺旋导流叶片主要应用于流体输送、气流导向类通用机械设备中，可作为风道导流部件、物料输送螺旋副的核心功能件使用，在通风系统、粉体输送设备、特殊流场实验装置中承担气流导向、物料推送、流场整流的核心作用，能够在有限的安装空间内实现流体的螺旋式导向输送，改变介质的流动方向与流动状态，满足特定工况下非直线流道的介质输送需求。从功能特性来看，该叶片采用33度倾斜角的螺旋曲面设计，区别于常规等距垂直螺旋叶片，倾斜式的叶片曲面能够在介质通过时产生特定的切向加速度，让气流或粉状物料在通过叶片区域时形成稳定的螺旋旋流，既可以避免常规直叶片带来的流道突变阻力，也能在不额外增加动力输入的前提下提升介质的输送距离，同时多段式的叶片排布能够让旋流状态保持更长的输送区间，减少流道内的紊流与涡流损耗，降低介质输送过程中的能量损失。从设计思路来看，该结构采用三根平行支撑杆作为叶片的安装支撑骨架，叶片沿支撑杆轴向呈螺旋状连续排布，每段叶片的曲面弧度经过连续平滑过渡处理，叶片边缘做了切角收边设计，既能够降低叶片自身的结构重量，也能减少介质通过时的边缘扰流；叶片与支撑杆之间采用一体式连接结构，避免了拼接式叶片带来的连接缝隙积料、风阻增大的问题，整体结构没有多余的突出连接件，流道内表面平滑连续，能够适配含尘气流、细粉状物料的输送场景，不会出现物料卡滞、积留的问题。从安装边界来看，该叶片组件整体为同轴圆柱状结构，外轮廓为连续螺旋形成的圆柱面，安装时可直接嵌入对应内径的圆形管道内，三根支撑杆两端可直接与管道端盖或动力转轴连接，不需要额外设计定制安装法兰，适配常规圆形输送管道的安装尺寸，轴向长度可根据实际输送需求进行同比例延展，叶片的倾斜角度也可根据实际需要的旋流强度在25-40度区间内调整，在不改变整体安装外径的前提下适配不同流量、不同流速的工况需求。该结构在实际使用中既可以作为被动式导流部件安装在固定风道内，依靠介质自身流动产生旋流，也可以安装在转轴上作为主动式螺旋输送叶片，配合动力转轴转动实现物料的推送输送，在低压力、大流量的流体输送场景下有着比常规直叶片更好的导流表现，同时结构简单可靠，没有易损的活动连接部件，长期使用不需要频繁维护，能够适应粉尘、潮湿等较为恶劣的工作环境。
