33度倾角逆时针旋向螺旋输送叶片结构

　　在散料输送、流体增压类设备的结构设计环节，螺旋叶片的旋向、倾角、轴系匹配度直接决定整套设备的运行效率与工况适配性，这款逆时针旋向的33度倾角螺旋叶片，正是针对气固、液固两相介质输送场景做的定向结构优化，区别于常规等螺距垂直叶片的通用设计，该结构在叶片型线、安装边界、轴系配合上都做了针对性调整。

　　从实际应用场景来看，这类叶片可适配的工况覆盖范围较广，在粉体输送环节，可配套小型螺旋给料机用于食品加工、建材粉料的定量给料，33度的叶片倾角能够在叶片旋转推料的过程中，给介质施加额外的轴向导流分力，避免常规垂直叶片推送高湿度粉料时出现的物料粘附、架桥堵料问题；在水处理曝气、风道增压的流体场景中，倾斜的叶片型面能够在旋转过程中对水、空气介质形成连续的剪切导流，让介质在流经叶片区域时获得更稳定的轴向流速提升，相比普通轴流叶片，该结构的介质紊流度更低，能量损耗更小，不会出现常规叶片高速旋转时末端产生涡流造成的能量浪费。

　　从设计思路层面拆解，这款叶片采用逆时针旋向的设定，首先是匹配行业内多数输送设备的主轴旋转方向惯例，多数三相异步电机输出轴在设备端视角为逆时针旋转，采用同旋向的叶片无需额外加装换向齿轮组，能够直接降低传动环节的结构复杂度，减少传动损耗。叶片33度倾角的选择并非随意设定，而是经过多轮流场仿真验证的结果：当叶片倾角小于25度时，叶片对介质的轴向推送分力不足，输送效率会出现明显下降；当倾角大于40度时，叶片旋转过程中受到的介质径向反力会大幅提升，不仅会增加主轴的径向负载，还容易造成介质在叶片与筒壁间隙处出现反流，降低输送增压效果，33度的倾角刚好在推送效率与负载控制之间找到平衡点，既保证足够的轴向导流推力，又能将主轴径向负载控制在常规轴承的额定承载范围内。

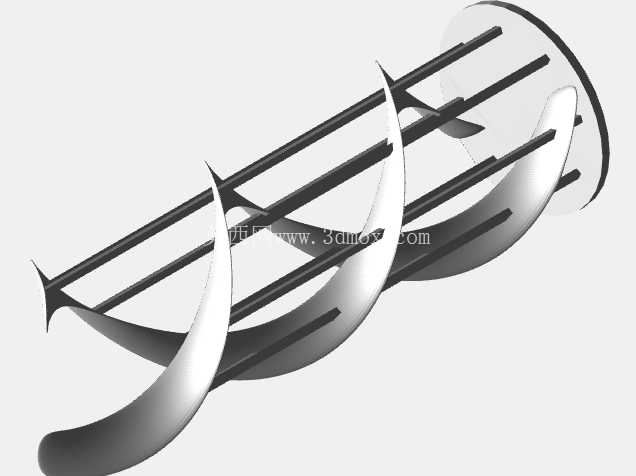

　　在外形尺寸与安装边界的设计上，这款叶片采用等厚钢板卷制成型的工艺路线，叶片内缘与中心传动轴采用满焊连接，焊接位置做倒角过渡处理，避免应力集中造成的叶片根部断裂问题；叶片外缘与输送筒体内壁的间隙控制在3-5mm区间，这个间隙值既能够避免叶片旋转过程中与筒壁发生刮擦，又能减少间隙处的介质反流，保证输送效率。中心轴采用多根平行光杆搭配叶片的支撑结构，区别于单根实心主轴的设计，多根平行光杆的支撑结构能够减少叶片旋转过程中对介质的阻挡，尤其是在输送含小颗粒的流体介质时，颗粒不会卡在主轴与叶片的连接夹角处，降低设备维护清理的频率。叶片的导程按照直径的1.2倍设定，这个导程比例能够让介质在输送过程中保持连续的流动状态，不会出现脉冲式输送的问题，适配需要稳定流量的给料、增压工况。

　　从结构可靠性角度来看，这款叶片的型线做了连续平滑过渡处理，叶片进出料端的边缘做了15度的倒角修型，避免叶片边缘在长期冲刷下出现快速磨损，在输送磨琢性较强的粉料时，叶片表面可堆焊耐磨层，基础结构无需做调整即可适配高磨损工况。安装时只需保证主轴的同轴度误差在0.1mm/m以内，叶片外缘的径向跳动量不超过2mm，即可保证设备长期稳定运行，无需额外做复杂的动平衡校准，因为叶片本身为对称连续结构，卷制精度达标时自身动平衡量即可满足1500r/min以内的转速使用要求，适配多数中低速输送、增压设备的运行转速区间。
