铃木丽影Satria150摩托车框架结构三维设计

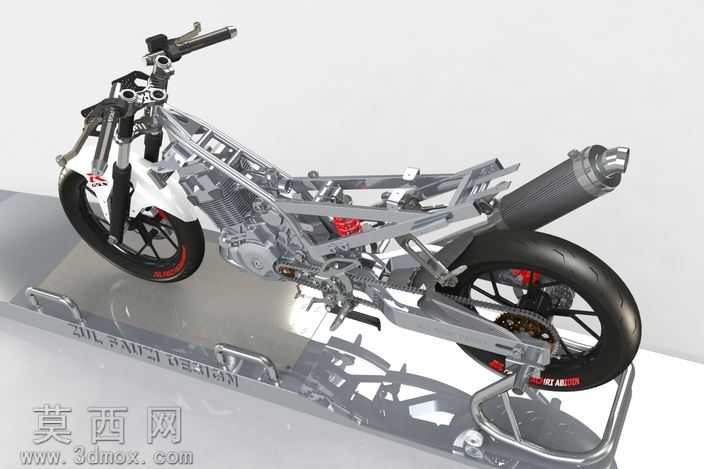

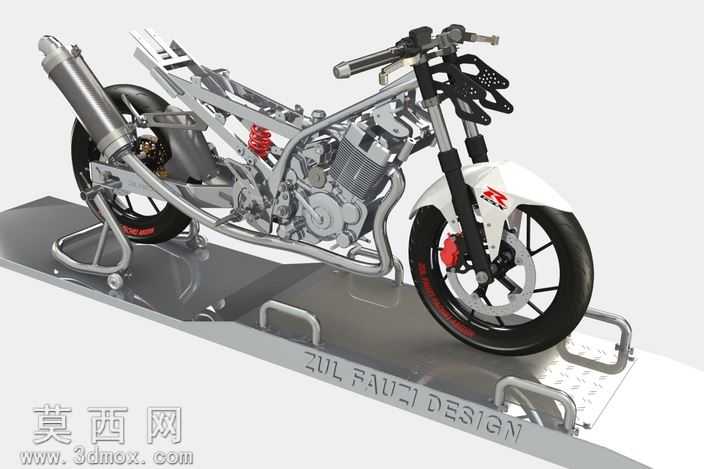

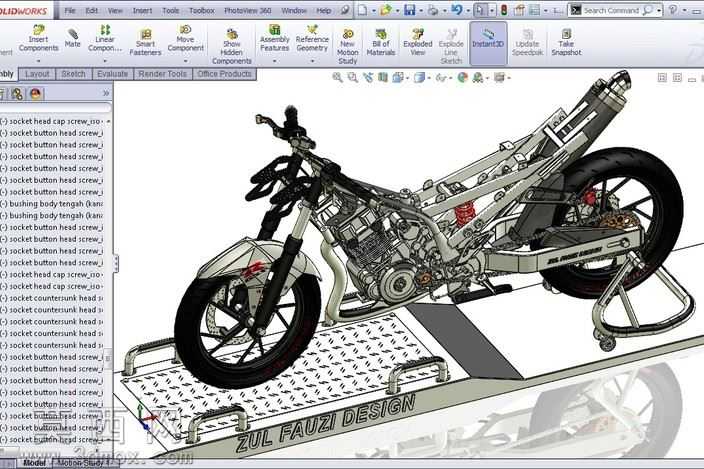

本作品针对铃木Satria丽影150摩托车的框架集开展全参数化三维建模设计，完整还原该款运动型摩托的核心承载结构与配套组件布局。建模过程中严格遵循实车的结构比例与装配逻辑，首先以钢管车架为核心基准，逐段绘制不同管径、弯折弧度的车架管材路径，通过扫掠、布尔运算等操作生成连贯的一体式车架实体，精准还原车架上用于固定发动机、悬挂、油箱、座椅的各类安装点位与连接支座，确保各安装位的孔位间距、固定角度完全符合实车装配要求。针对动力单元部分，完整建模单缸发动机的外部壳体、散热鳍片、缸头结构、启动电机与传动边盖，还原发动机与车架的吊装连接结构，清晰呈现发动机在车架内的布置角度与周边间隙。行走系统部分，分别完成前倒置减震、前轮毂、刹车卡钳、刹车盘、后摇臂、后单减震、后轮毂、排气尾段的独立建模，其中前减震的上下联板、方向柱结构完全匹配车架头管的转动配合关系，后摇臂与车架后枢轴的同轴度经过严格校验，刹车卡钳的安装座与轮毂、刹车盘的相对位置完全符合制动系统的工作逻辑。外观覆盖件部分仅保留前挡泥板等必要结构，突出框架集的裸露机械质感，所有金属部件分别赋予对应的材质属性：车架管材采用磨砂银灰金属材质，发动机壳体采用铸铝哑光材质，排气前段采用拉丝不锈钢材质、尾段采用高温磨砂黑金属材质，减震器内杆采用亮面镀铬材质、弹簧采用艳红烤漆材质，刹车盘采用灰铸铁哑光材质、卡钳采用亮红烤漆材质，轮胎采用黑色橡胶材质并还原胎面的细纹结构。渲染阶段采用影棚级布光，通过多盏柔光箱打亮车架的金属轮廓，突出钢管弯折的流畅线条与各部件的装配层次，搭配带限位结构的金属展示台，完整呈现这款运动摩托框架集的机械美感与结构精度，所有部件均保留可编辑的参数化特征，可直接用于结构验证、改装设计或渲染展示使用。
