雅马哈平面关节型装配机器人结构设计

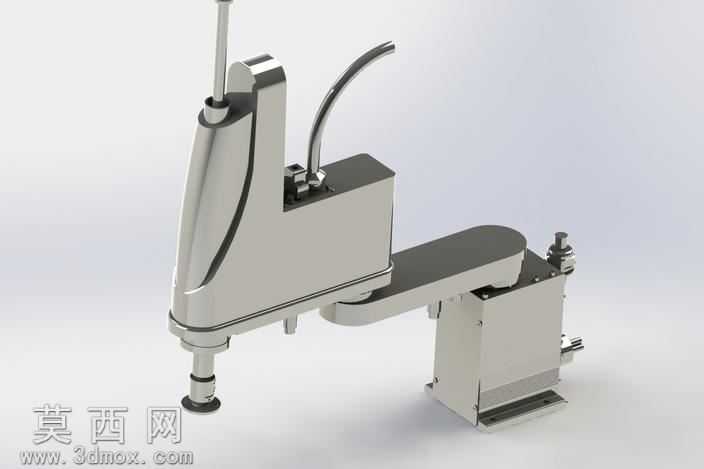

本作品围绕雅马哈YK500XGL 150型平面关节型装配机器人开展三维建模与运动动画设计，依托三维建模平台完成整机全结构的参数化搭建，还原设备真实的工业级外观与功能结构。建模阶段首先梳理SCARA机器人的结构逻辑，从基座固定单元开始，依次完成旋转主臂、伸缩副臂、末端执行器安装座、Z向升降主轴、气管走线槽等核心部件的特征绘制，严格匹配设备真实的尺寸比例与装配约束关系，确保各关节的旋转、升降行程符合雅马哈该型号设备的实际参数范围。材质与渲染环节，针对设备不同部件的工业属性赋予对应材质：基座与臂体主体采用哑光银白金属材质，模拟铝合金阳极氧化后的细腻磨砂质感，边缘做轻微倒角高光处理还原机加工的精密质感；末端执行器的吸盘采用黑色哑光橡胶材质，还原柔性接触部件的视觉特征；外露的走线气管采用半透明深灰塑料材质，模拟工业气动软管的真实质感；基座底部的安装定位槽、臂体上的传感器安装位、管线固定卡扣等细节均做精细化建模，通过光影渲染突出金属部件的棱线分界与结构层次，整体渲染效果贴合工业设备的真实视觉表现。结构设计上严格遵循平面关节机器人的运动逻辑，基座内置第一旋转关节，实现主臂的水平周向转动，主副臂连接位置设置第二旋转关节，实现副臂相对于主臂的水平摆动，末端主轴集成Z向直线滑动结构与第三旋转轴，兼顾垂直方向的升降动作与末端的旋转作业能力，各关节的限位结构、驱动单元安装位均做还原，确保运动仿真时各部件无干涉、运动行程符合实际设备的作业范围。动画制作环节基于软件运动仿真模块，首先为各旋转关节、升降轴添加对应的运动副约束，匹配伺服电机的运动参数，模拟装配作业中机器人的典型动作流程：从初始待机位启动，主副臂协同旋转摆动至取料位，Z轴下降带动吸盘接触工件，吸盘吸附工件后Z轴抬升，主副臂联动将工件转运至装配位，Z轴下降完成工件装配后复位，全程动画流畅自然，各关节运动速度、加减速参数贴合工业机器人的实际运行特性，同时配套对应的操作教程，梳理从零件建模、装配约束、运动副添加到动画关键帧设置、渲染输出的全流程步骤，帮助学习者掌握平面关节型工业机器人的建模与运动仿真方法，理解SCARA机器人水平方向灵活运动、垂直方向高刚性的结构设计优势，还原这类设备在电子装配、小件搬运场景中的作业逻辑。
