多规格线材自动裁切拔丝加工设备

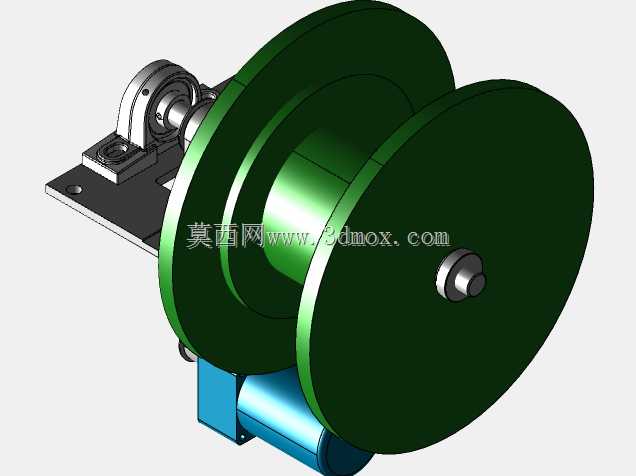

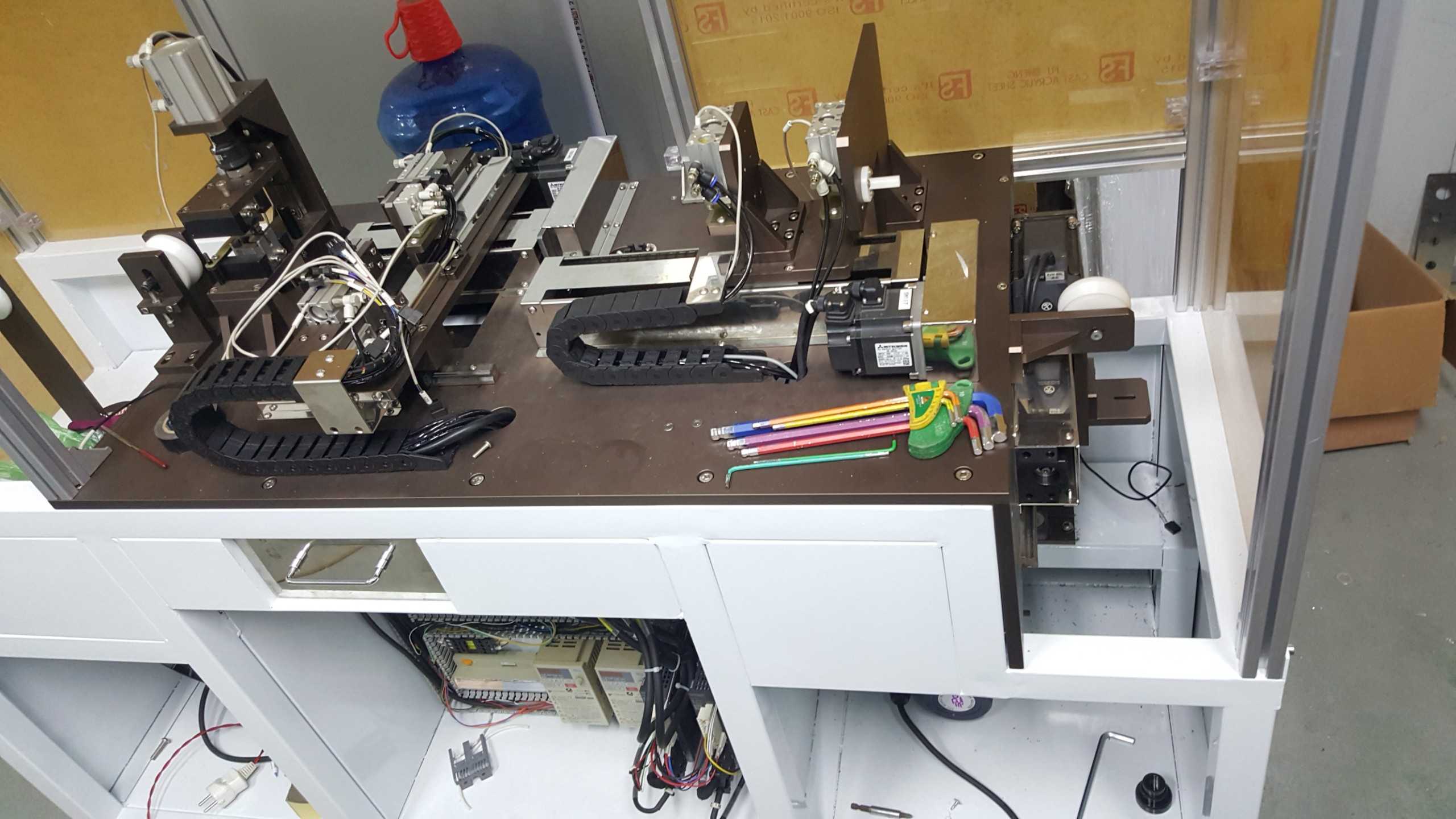

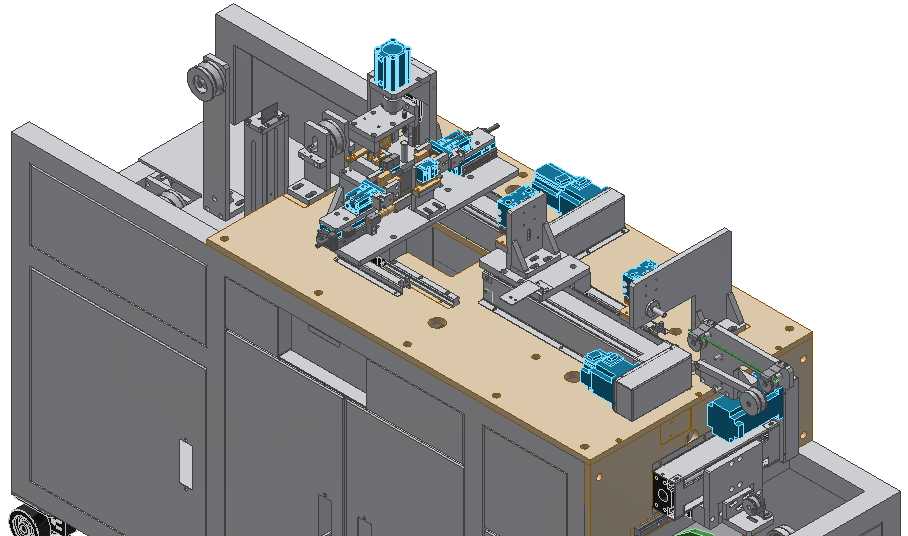

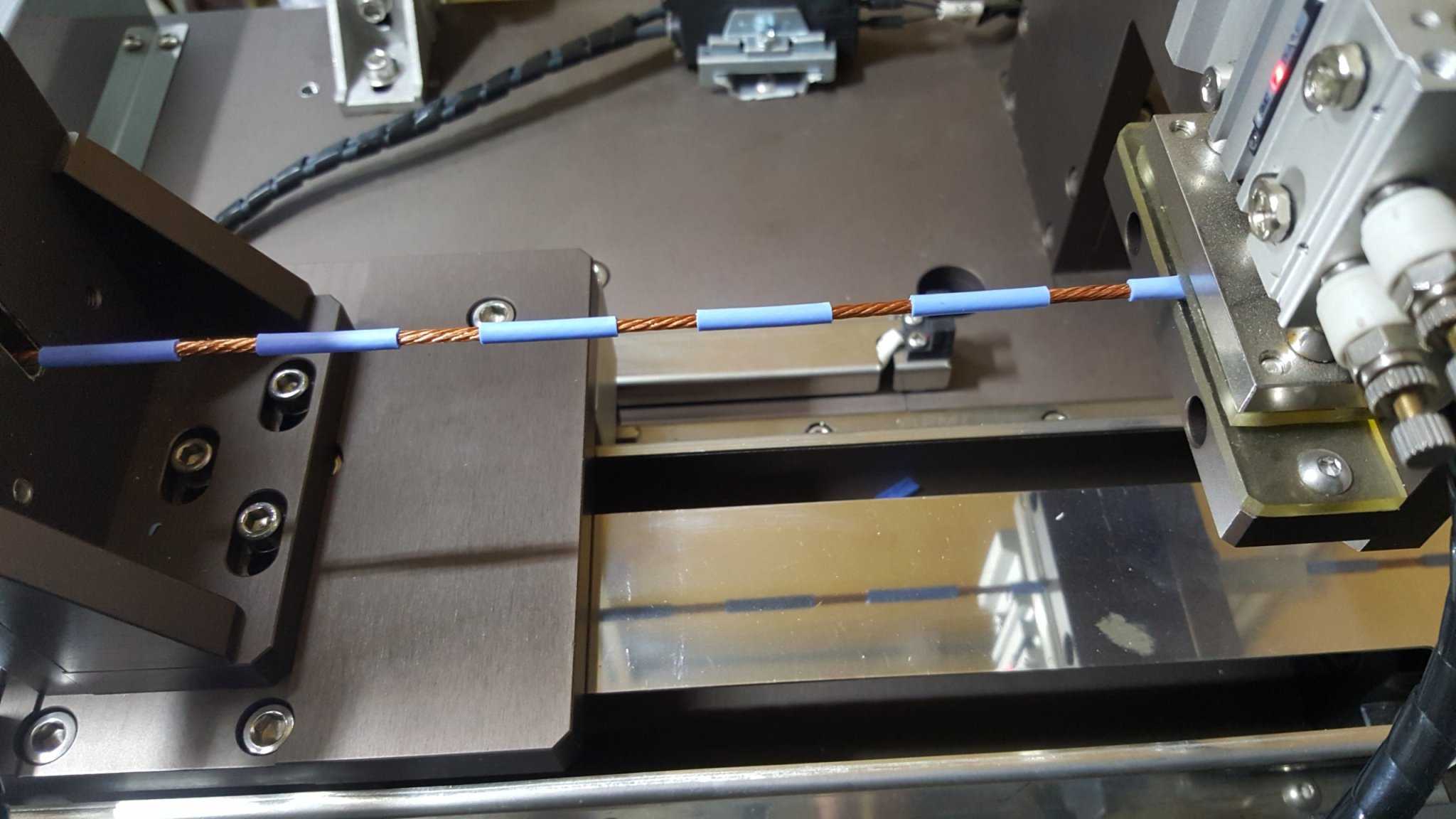

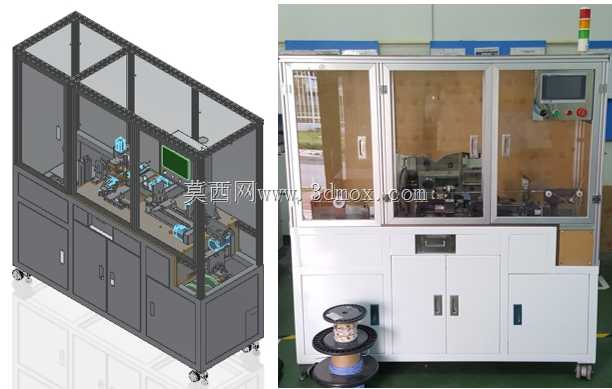

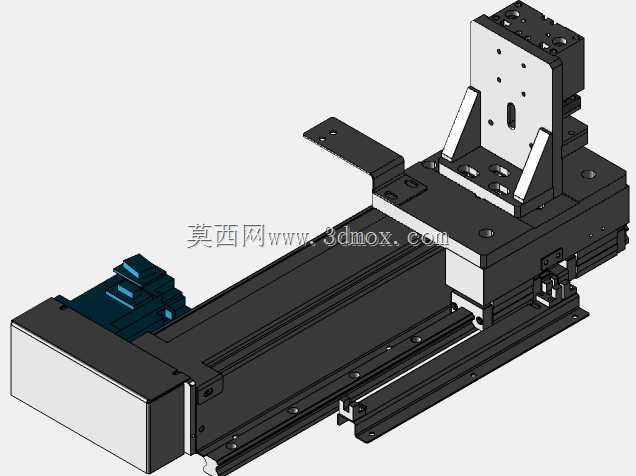

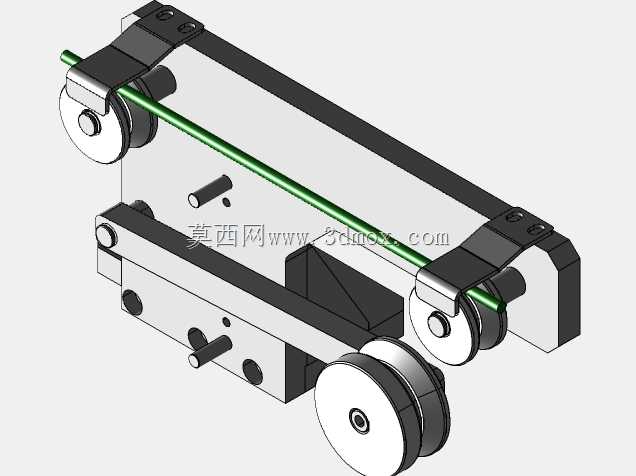

这款自动拔丝设备主要面向电子线束加工、电线电缆生产、五金线材预处理等工业生产场景，可适配各类铜芯线、铝芯线、复合绝缘线材的拔丝裁切工序，替代传统人工单工位操作的加工模式，适配中小批量多规格的线材加工产线需求，能够嵌入到线束组装、端子压接、线材成型等上游工序的前端工位，完成原料线材的定长拔送、精准裁切的前置加工环节。设备实际用途为完成不同直径规格线材的自动拔送进给、定长裁切作业，解决人工拔丝送料精度差、裁切长度一致性不足、不同规格换型调试繁琐的生产痛点，适配0.1mm至3mm线径范围内的各类单芯、多芯线材加工需求，单工位即可完成原本需要两到三名操作人员配合完成的送料、测量、裁切工序，大幅降低线材预处理环节的人力投入。在功能特性层面，设备搭载人机交互触控界面，操作人员可直接在屏幕上完成切割长度参数设置、送料速度调节、不同线径的加工模式切换，无需拆解设备调整机械限位，换型调试时间较传统机械调节式设备缩短80%以上；设备循环作业节拍可达4秒每件，连续运行状态下送料长度误差可控制在±0.2mm以内，裁切端面平整无毛刺，无需后续二次修边处理；设备内置的送料轮组采用防滑耐磨材质，针对不同线径可自动适配压紧力，避免硬质线材压伤、软质线材打滑的问题，同时配备断料检测、卡料停机的安全防护机制，异常状态下可自动触发停机并在交互界面提示故障位置，降低设备故障排查难度。从设计思路来看，整机采用铝型材搭建封闭式机架结构，上部为透明防护观察窗，既可以观察内部加工工位的运行状态，也可以隔绝加工过程中可能产生的线材碎屑飞溅，下部设置多组储物柜体，可用于存放备用送料轮、裁切刀片、常用调试工具等物料；机架底部配备可调脚轮与支撑脚杯，既方便设备在车间内的移位转场，也可在固定安装时调整设备水平度，保证送料机构的运行精度；设备的送料机构、裁切机构、导向机构采用模块化分层设计，各功能模块独立安装在机架内部的安装板上，后续维护更换部件时无需拆解整机结构，仅需拆卸对应模块的固定螺丝即可完成更换。在外形尺寸与安装边界层面，整机宽度约1200mm，深度约850mm，高度约1800mm，安装时需预留后侧500mm的维护空间、前侧800mm的操作空间，设备左侧预留线材原料盘的放置空间，可适配直径300mm以内的标准线材料盘，右侧预留成品出料导槽，可直接对接后续的线束收集盒或者下一工序的输送线，无需额外搭建出料转接结构；设备供电采用常规220V工业交流电，气源需求为0.5-0.7MPa的压缩空气，适配绝大多数生产车间的现有动力配套条件，无需额外增设专用供电供气设施。
