双轴龙门式物料移栽搬运执行机构

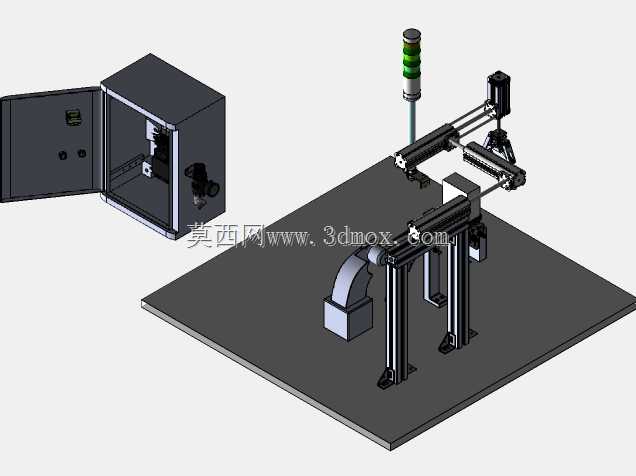

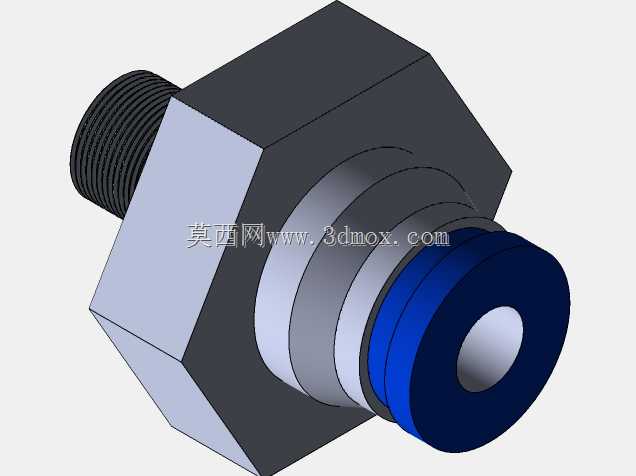

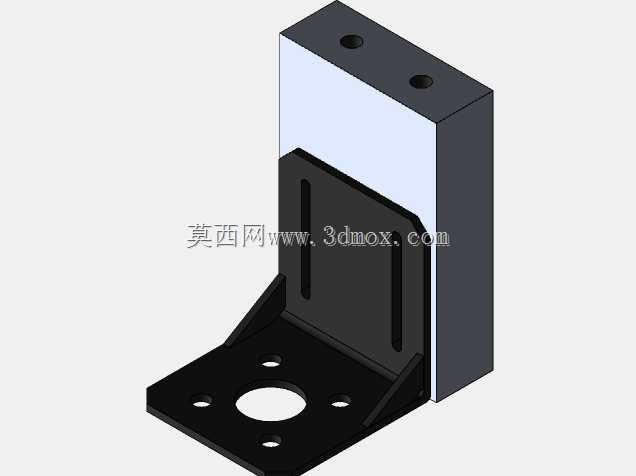

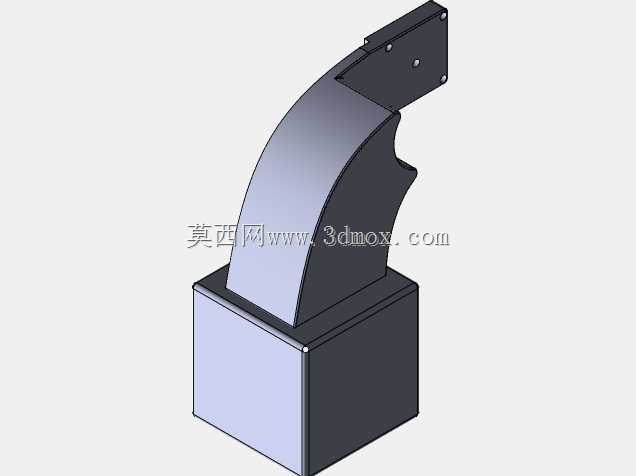

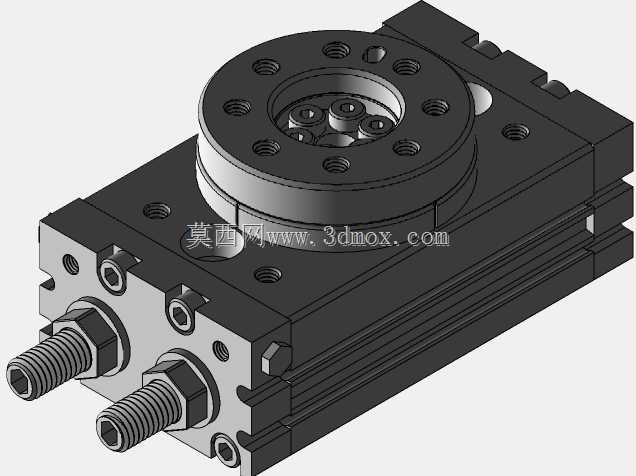

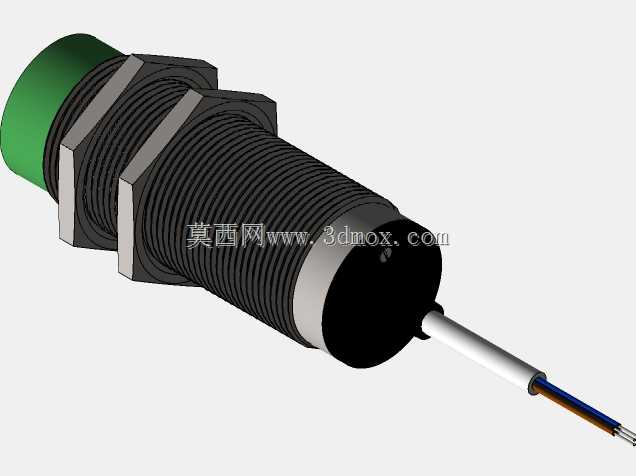

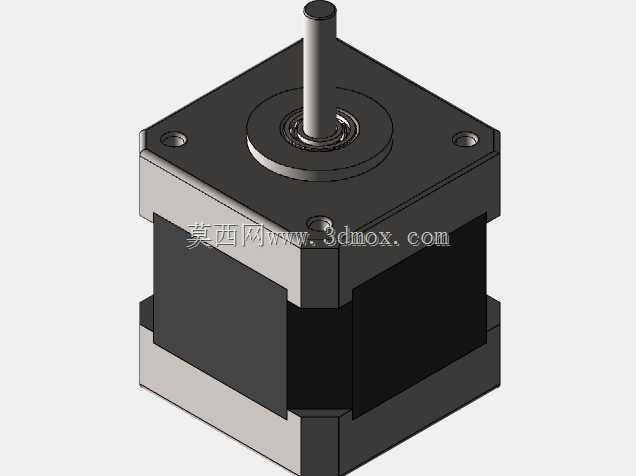

该套执行机构主要面向3C电子组装、小五金件分拣、轻载工位工序流转这类工业生产场景，适配产线中短距离、高精度的工件往复搬运需求，可替代人工完成重复性的上下料、工位转移动作，降低人工操作的重复劳动强度，同时规避人工操作带来的定位偏差、工件磕碰损伤问题，适配洁净车间、常规机加工装配车间等多种生产环境的安装使用需求。整套设备采用落地式安装布局，主体支撑框架选用标准工业铝型材搭建，安装底板为加厚钢板加工而成，可直接通过膨胀螺栓固定在车间硬化地面或者产线配套工作台上，安装时预留的侧边操作空间不小于600mm即可满足日常调试、维护的操作需求，整体安装边界紧凑，不会过度占用产线的有效生产空间。执行端采用双轴正交龙门传动结构，水平方向通过线性导轨搭配同步带实现长距离平稳往复移动，垂直方向搭载带导向的升降滑台，末端配置气动夹爪作为工件拾取部件，可根据待搬运工件的外形、材质更换适配的夹指，兼容不同规格的小型工件拾取需求。设备顶部配置三色警示灯，可实时反馈设备运行、待机、故障三种工作状态，方便现场操作人员快速掌握设备运行情况。配套的电气控制柜采用侧置独立安装设计，柜内预留驱动模块、传感信号处理模块、逻辑控制模块的安装位，柜门设置操作按钮与状态观察窗，日常操作无需打开柜门即可完成基础启停操作，柜内走线采用分层线槽布局，强弱电分离排布，可有效降低信号干扰，保障设备长期运行的稳定性。设计过程中充分考虑了驱动装置、传感检测元件与控制程序的点位匹配关系，所有运动轴的硬限位、软限位位置经过反复校核，可避免运动过程中出现超程碰撞问题，传动部件的选型匹配对应负载参数，保障满负载运行下的移动精度与使用寿命，整体结构模块化程度高，后续可根据产线升级需求拓展移动轴行程、更换末端执行部件，适配不同的生产工艺要求。
