排水泵涡轮叶轮流体过流结构设计

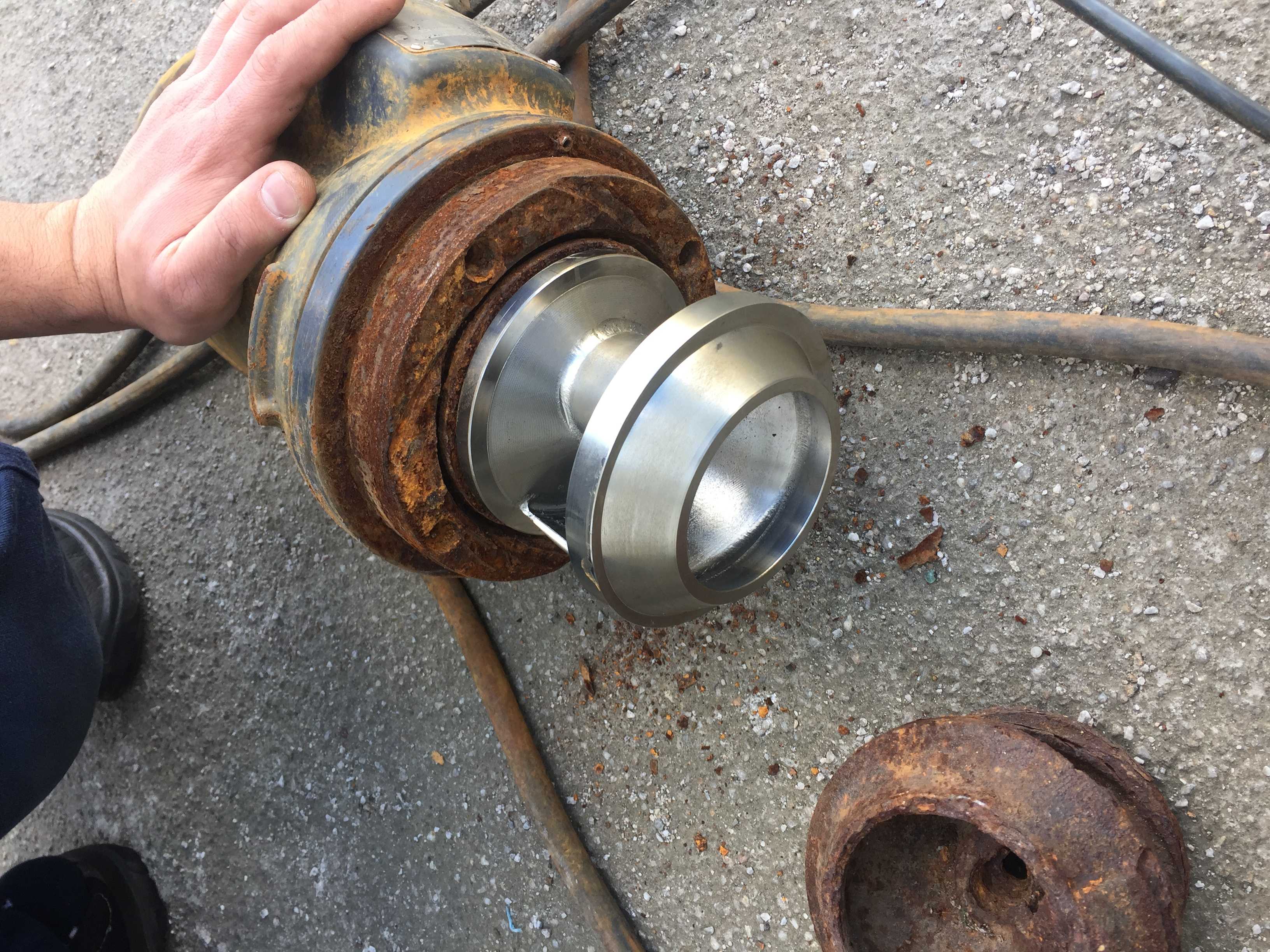

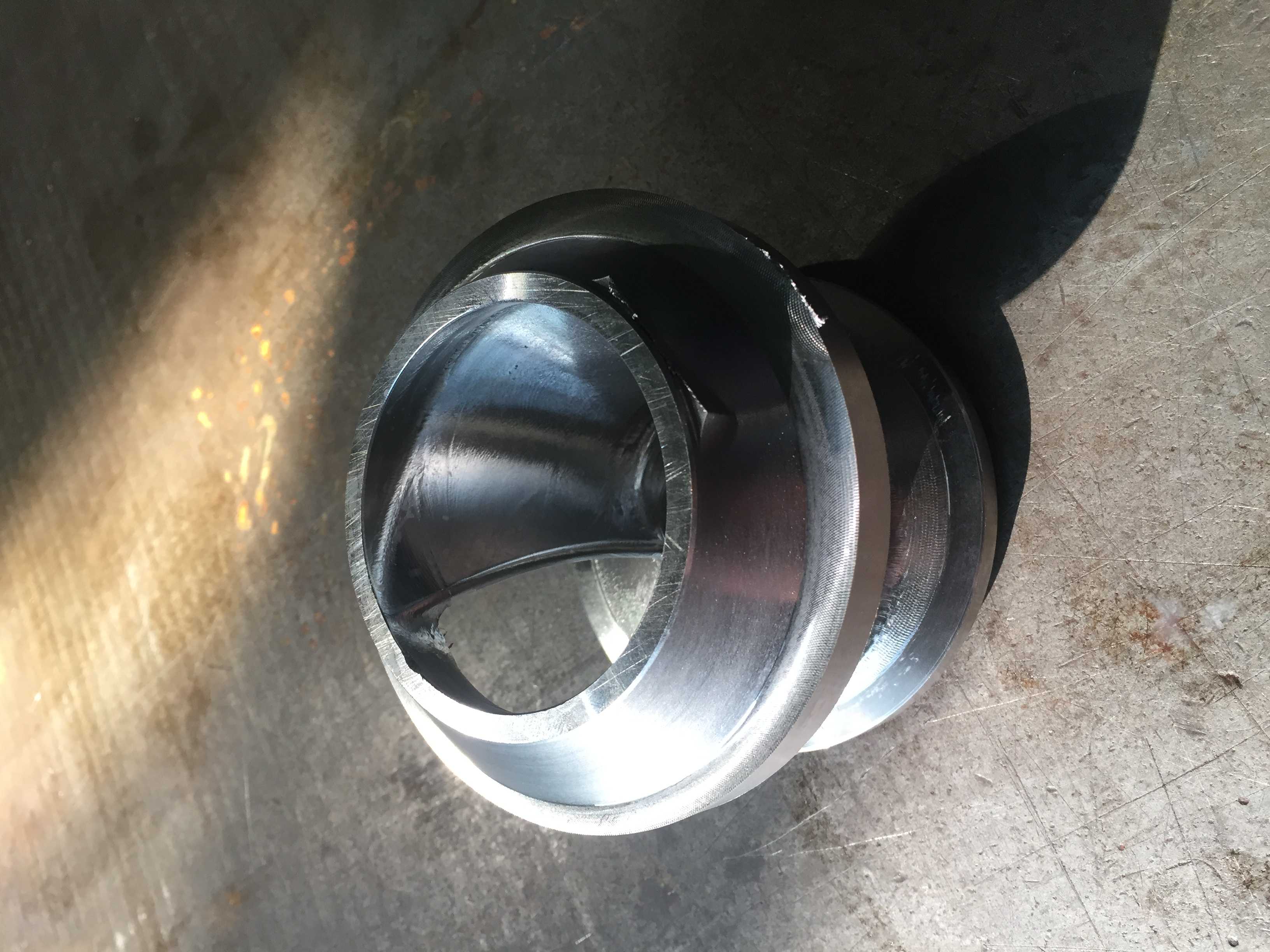

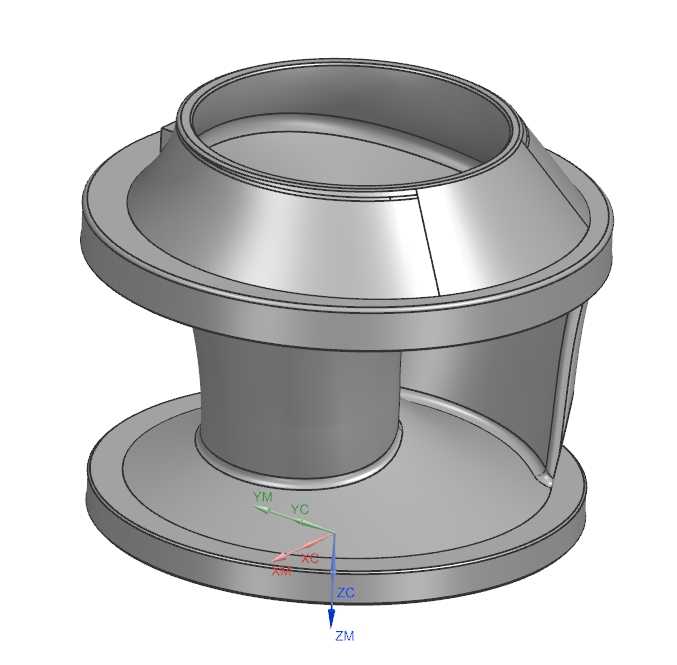

该结构为排水泵核心过流涡轮叶轮，主要应用于市政管网排水、工业废水输送、建筑楼宇排污、农田排涝等场景的离心式排水泵内部，是泵体实现流体能量转换的核心做功部件，直接决定泵组的排水效率、抗堵塞性能与运行稳定性。作为泵内唯一直接接触输送介质的旋转部件，其核心功能是在泵轴带动下高速旋转，通过叶片对进入流道的水体施加离心作用力，将电机输入的机械能转化为水体的压力能与动能，实现水体从低压入口到高压出口的连续输送，可适配含少量纤维杂质、微小固体颗粒的污水介质，避免常规闭式叶轮易堵塞的问题。从设计思路来看，该叶轮采用半开式双流道结构设计，上下设置平行的圆形安装定位法兰边，中部为渐扩式的环形流道腔体，连接上下法兰的曲面叶片采用大弧度顺滑过渡构型，既保证了流体在流道内的转向平顺性，减少局部涡流造成的水力损失，又通过大过流截面的设计提升了杂质通过能力，降低运行过程中杂物卡滞叶轮的概率。叶轮中心的筒状轴孔结构用于与泵轴实现同轴配合，通过键连接传递扭矩，上下法兰边的外径尺寸与泵体内部的蜗壳安装腔尺寸精准匹配，安装时可保证叶轮与蜗壳内壁的间隙控制在合理范围，既避免间隙过大造成的流体回流损失，又防止间隙过小出现运转剐蹭问题。外形尺寸方面，整体为同轴回转类构型，轴向高度适配常规排水泵的腔体安装深度，上下法兰的外径与泵腔内径形成均匀配合边界，安装时无需额外调整定位，即可保证叶轮旋转时的同轴度要求，减少运转过程中的径向跳动，降低泵组运行的振动与噪音。流道曲面的曲率经过流体力学优化，水体从中心轴孔周边进入流道后，可顺着曲面叶片平滑转向至外缘出口，整个流动过程无急剧的截面突变，有效降低了水力冲击带来的能量损耗，同时曲面叶片的厚度采用渐变设计，靠近轴孔的根部位置厚度更大，保证高速旋转时的结构强度，靠近外缘的位置厚度适当减薄，降低叶片对流体的阻力，兼顾结构可靠性与过流效率。
