侧流式离心空气泵结构设计方案

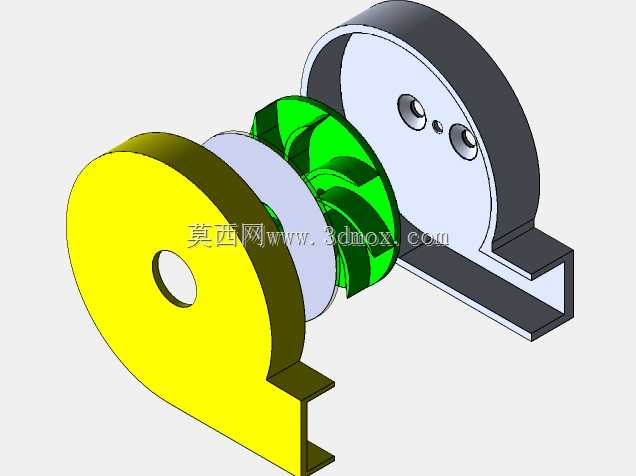

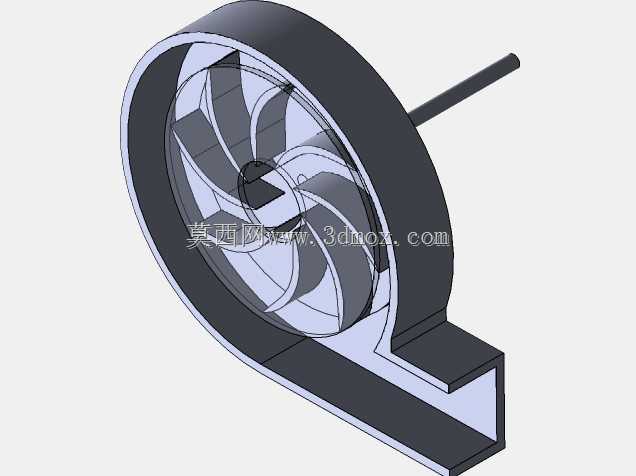

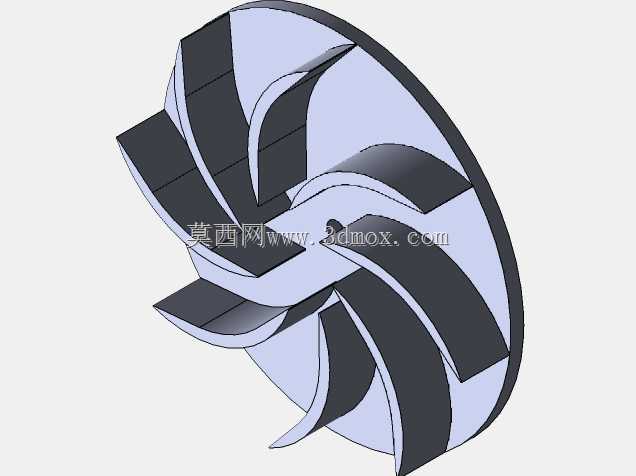

这款侧流式离心空气泵主要面向小流量高风压的气动输送、设备散热、小型负压吸附场景设计，可广泛配套在小型工业设备风冷系统、桌面级气动吸附工作台、医疗雾化供气模块、小型水产增氧管路中作为核心气源发生部件使用，能够持续输出稳定压力的洁净空气，满足小空间内的气流输送、压力供给需求。从功能特性来看，该空气泵采用离心式叶轮做功原理，叶轮采用多圆弧后弯叶片设计，叶片沿轮毂周向均匀排布，能够在高速旋转时将进入叶轮中心的空气通过离心力作用加速，沿叶片流道甩向蜗壳腔室，蜗壳采用渐扩式流道设计，能够将气流的动压逐步转化为静压，最终从侧方的矩形出风口输出稳定压力的气流，相比普通轴流风扇，该结构能够提供更高的输出风压，克服更长管路的气流阻力，保证末端供气压力稳定。设计过程中重点优化了叶轮与蜗壳的间隙匹配，将叶轮外缘与蜗壳内壁的间隙控制在合理范围，既避免间隙过大导致的气流回流泄漏，提升气动效率，也避免间隙过小导致的装配干涉、运转摩擦问题，同时叶轮采用对称式叶片布局，能够降低高速旋转时的动不平衡量，减少运转过程中的振动与噪音，提升设备运行稳定性。外形结构上，该空气泵采用圆形蜗壳搭配侧出风的布局，整体结构紧凑，圆形蜗壳的外径作为核心安装边界，可适配圆形安装位的固定需求，侧方的矩形出风口可直接对接矩形通风管路或设备的进风接口，尾部伸出的驱动轴可直接配套直流电机输出轴连接，无需额外的传动转接结构，简化整体装配流程。安装边界方面，设计时预留了蜗壳侧边的固定凸台结构，可通过螺栓直接将泵体固定在设备安装面板上，驱动轴的伸出长度经过匹配计算，能够适配常规规格的驱动电机轴伸尺寸，出风口的法兰边可通过卡箍或螺栓对接通风管路，整体安装无需复杂的定制转接件，能够快速集成到各类需要气源供给的小型设备中，同时整体结构无复杂异形曲面，加工开模难度低，适合批量生产制造，能够有效控制生产成本，兼顾性能与量产可行性。
