三丰EC-10d数显测量显示单元结构设计

这款数显测量显示单元，是工业精密检测场景中配套各类接触式、非接触式位移传感器、长度测量探头使用的核心显示终端，广泛应用在精密机加工车间的工件尺寸在线检测工位、计量室的校准检定台架、自动化产线的尺寸分选环节，以及实验室精密测试平台上，能够将前端传感器采集到的微小位移、尺寸偏差信号转化为直观的数字读数，替代传统的指针式表头，大幅降低操作人员的读数误差，提升检测效率。

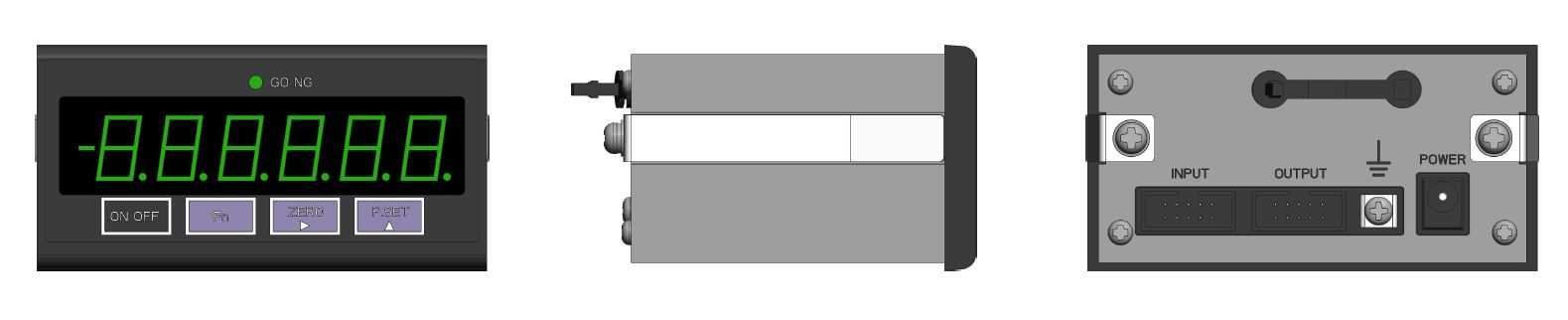

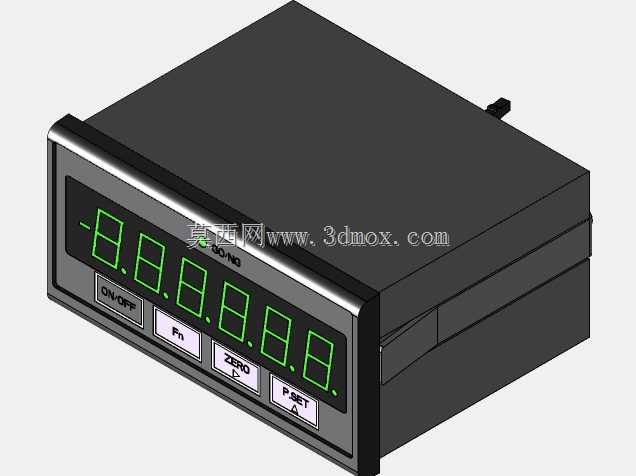

从实际使用功能来看，该显示单元采用高亮绿色数码管作为显示载体，即使在车间光线复杂、存在一定照明眩光的环境下，操作人员距离设备1-3米的位置也能清晰读取数值，面板上集成了开关控制、功能切换、数值置位、复位等操作按键，按键布局符合一线操作人员的操作习惯，常用的复位、置位按键设置在面板右下侧，方便操作人员单手完成操作，无需频繁调整手部姿态。设备背部设置了清晰的输入、输出接口分区，电源接口与信号接口做了物理区隔，避免现场接线时出现错接问题，同时预留了信号输出端口，可将测量数据传输至后端的工控机、数据采集系统，实现检测数据的自动记录与追溯，适配现代工厂的数字化检测需求。

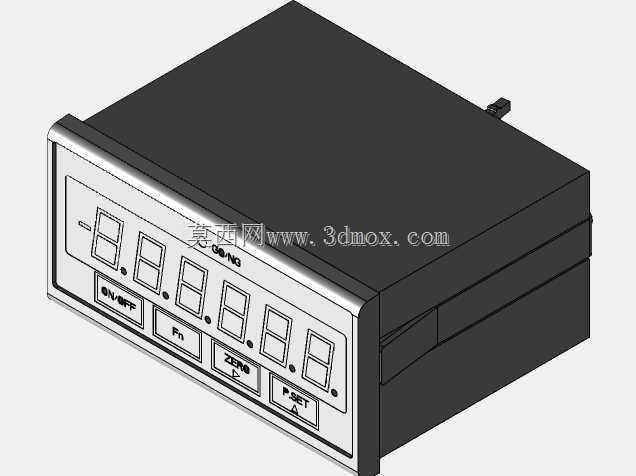

在设计思路上，这款显示单元采用嵌入式安装的结构形式，整体为方正的盒体造型，前面板做了窄边突出设计，安装时可直接卡入设备面板的预留开孔内，无需额外的复杂固定结构，适配各类检测台架、专用检测设备的面板安装需求。设备的侧面设置了多道定位卡槽，安装时可配合卡扣快速锁定安装位置，保证设备安装后与安装面板贴合紧密，不会出现松动、移位的情况，同时兼顾了安装效率与长期使用的稳定性。

从安装边界来看，该显示单元的盒体深度适配常规的设备面板安装空间，背部接线区域预留了足够的线缆弯折空间，即使在安装空间较为紧凑的小型检测设备上，也能顺利完成接线与固定，不会出现线缆挤压、接口遮挡的问题。外壳采用硬质耐磨的工业级材质，能够抵御车间环境中的轻微磕碰、粉尘沾染，前面板的按键区域做了密封处理，可防止日常使用中的切削液飞溅、灰尘侵入设备内部，延长设备在工业现场的使用寿命。显示区域做了下沉式防护设计，数码管面板外层加装透明防护层，避免尖锐物件刮花显示面，影响读数清晰度。
