盘形凸轮轮廓精度检测工装结构

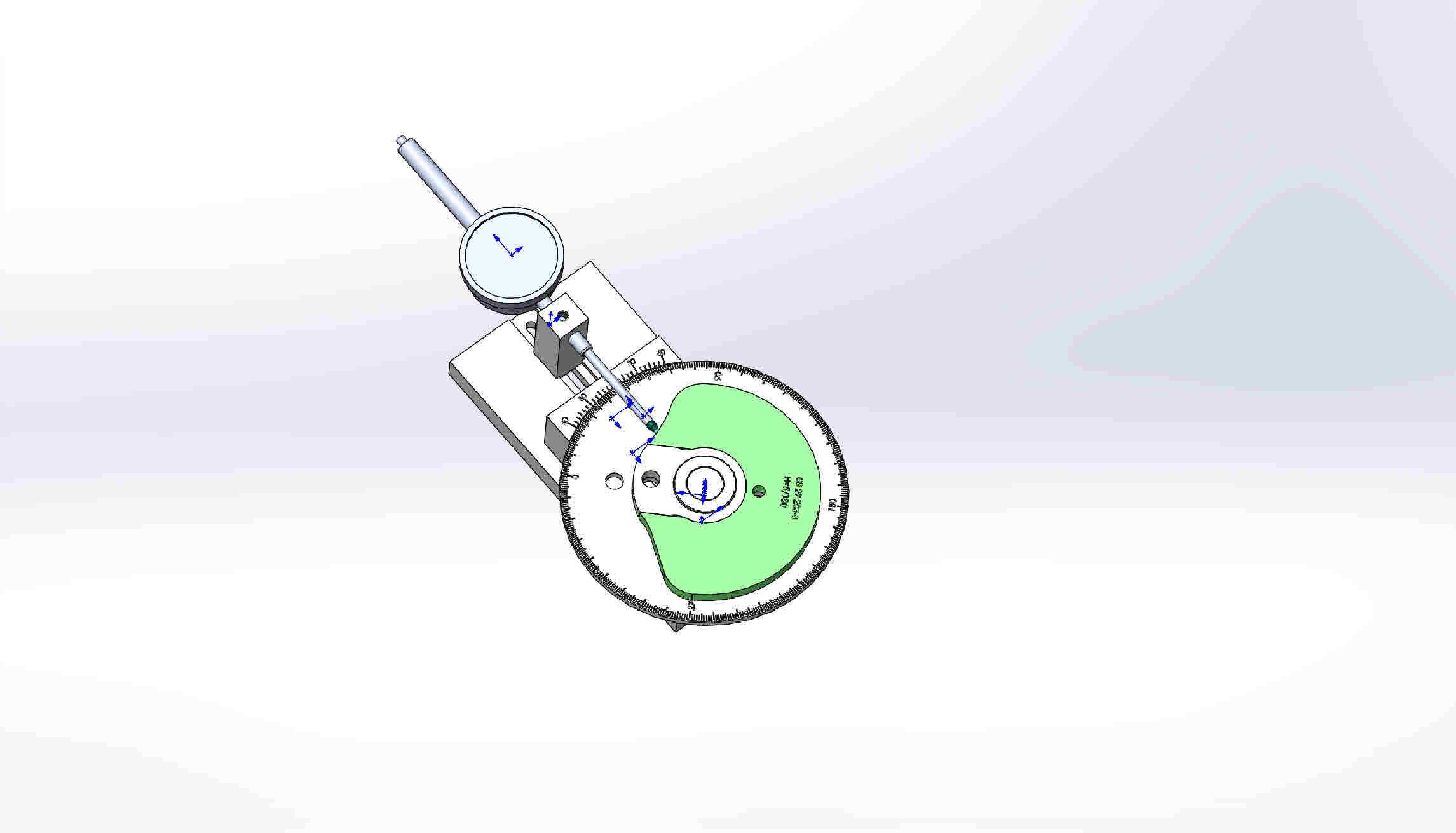

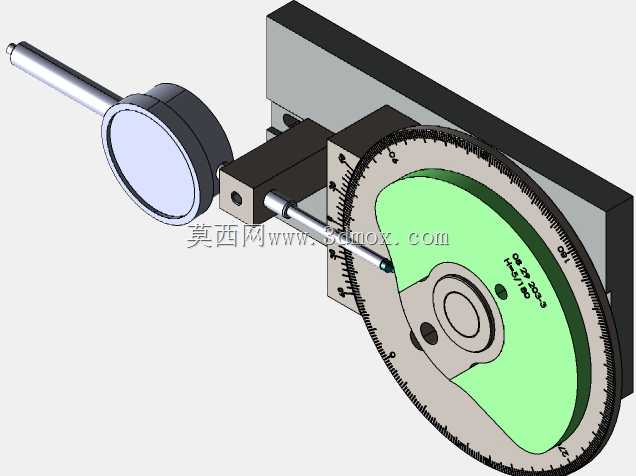

这套凸轮轮廓检测装置主要面向机械加工车间的工序间检测、零部件入厂检验场景，针对盘形凸轮类零件的轮廓升程变化、轮廓形位公差做接触式测量，替代传统的三坐标抽样检测方案，可在生产现场快速完成凸轮件的全周轮廓参数校验，适配中小批量凸轮加工过程中的快速质检需求，无需复杂的编程操作，普通质检人员经过简单培训即可上手操作。装置核心由带刻度的回转承载盘、侧向滑移测量杆、百分表夹持固定座、安装基准背板几个部分组成，回转承载盘边缘加工有整周360度角度刻度，最小刻度间隔为1度，可精准读取凸轮转动的角度位置，承载盘中心设置有凸轮定位安装孔，可适配不同轴径的盘形凸轮装夹，通过中心锁紧结构将待测凸轮与回转盘固定为一体，保证转动过程中无相对窜动。测量端采用标准百分表作为读数元件，百分表通过可调式夹持座固定在安装背板上，测量杆前端配装硬质合金测头，测头轴线与回转盘中心处于同一水平面，始终垂直抵靠在凸轮轮廓表面，当手动转动带刻度的回转盘时，凸轮随回转盘同步转动，轮廓的升程变化会推动测量杆产生轴向位移，位移量直接通过百分表表盘读取，配合回转盘上的角度刻度，即可逐点记录不同转角下的凸轮升程数值，完成整个凸轮轮廓的参数测绘与误差校验。设计过程中充分考虑了现场使用的安装边界，整体结构采用板式安装背板作为承载基础，背板可直接固定在常规检验工作台的台面上，整体横向伸展尺寸不超过350毫米，纵向高度不超过200毫米，不会占用过多的检验工位空间；夹持座设计了横向与纵向的调节滑槽，可根据待测凸轮的直径大小调整百分表的安装位置，适配直径范围在50毫米到180毫米之间的各类盘形凸轮检测需求，测量杆与导向套之间采用间隙配合加润滑脂密封结构，保证测量杆滑移过程无卡滞，重复定位精度控制在0.01毫米以内，完全满足常规工业凸轮的检测精度要求。整套结构没有复杂的传动与电子元件，纯机械接触式测量结构可靠性高，日常维护仅需定期清洁测头与导向部位、校准百分表零位即可，长期使用成本极低，非常适合加工现场的常态化质检使用。
