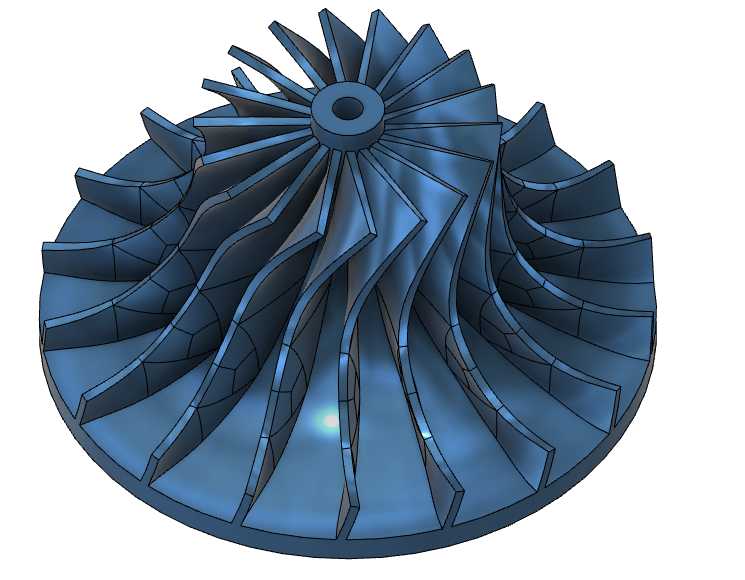

带分流叶片的离心式涡轮叶轮结构设计

该叶轮为离心式涡轮核心做功部件，主要适配小尺寸径流式流体做功场景，常见应用场景涵盖微型燃气轮机动力单元、车用涡轮增压器压气机端、小型工业离心鼓风机、高转速流体输送泵以及航空航天领域的辅助动力单元，在设备运行过程中承担着将输入的机械能转化为流体压力能与动能的核心作用，通过高速旋转带动流道内的流体介质完成定向加速与增压，为整套设备的动力输出或流体输送提供核心做功支撑。从功能特性来看，该叶轮采用长短叶片间隔排布的结构设计，长叶片从轮盘中心轮毂处一直延伸至轮盘外圆边缘，短分流叶片布置在相邻两长叶片的流道中段位置，这种设计能够有效避免全长度叶片在入口处形成的气流阻塞问题，降低流体进入叶轮流道时的冲击损失，同时能够对长叶片间的流道进行分流约束，减少流道内流体的二次回流与旋涡损失，大幅提升叶轮在高转速工况下的做功效率与运行稳定性，叶片型线采用空间扭曲曲面设计，能够精准匹配流体从轴向进入、径向流出的流动轨迹，让流体在流道内的转向过程更加平顺，降低流动过程中的摩擦损耗与分离损失。在设计思路上，该叶轮以轮盘中心的安装孔为定位基准，中心孔采用标准通孔设计，可适配对应直径的传动轴，安装时通过端面压紧或键连接实现与转轴的周向、轴向固定，轮毂位置做了加厚凸起处理，既能够提升叶轮与转轴连接部位的结构强度，避免高转速下轮毂位置出现应力开裂，也能够对入口处的流体起到导流作用，让流体更顺畅地进入叶片间的流道区域；轮盘采用锥形背盘设计，从轮毂位置向外圆方向厚度逐步递减，在保证整体结构强度满足高转速离心力载荷要求的前提下，尽可能降低叶轮自身的转动惯量，减少设备启动与变速过程中的动力损耗，叶片与轮盘采用一体化连接结构，不存在拼接缝隙，既能够避免高转速下叶片脱落的风险，也能够减少流道内的凸起阻力，提升流体流动的平顺性。从安装边界来看，该叶轮的轴向安装尺寸由轮毂凸起高度与轮盘总厚度共同决定，径向安装边界为叶轮的最大外圆直径，安装时需要保证叶顶与配套蜗壳内壁之间预留均匀的微小间隙，间隙值需要控制在合理范围内，既避免叶轮高速旋转时与蜗壳发生刮蹭，也尽可能减少叶顶间隙造成的流体泄漏损失，叶轮的整体重量分布经过对称优化，能够满足每分钟数万转的高转速动平衡要求，运行过程中不会出现异常振动，可适配高转速、长时间连续运行的工况需求。
