低容量固定式锅炉用自重式安全阀结构

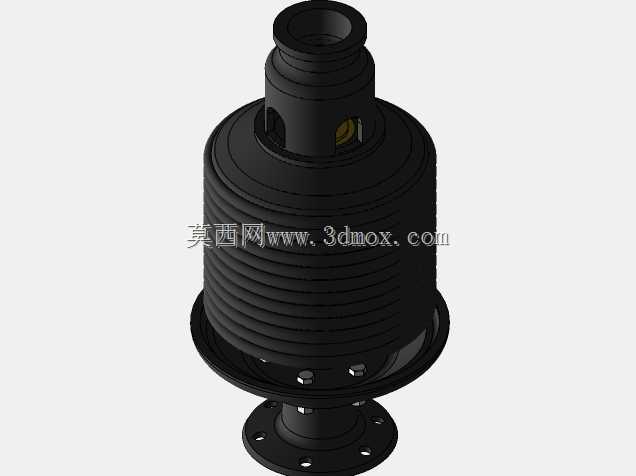

这款自重式安全阀是专为低容量固定式锅炉设计的压力泄放保护装置，主要应用于小型立式燃煤、燃气常压或微压锅炉的承压回路中，承担着超压自动泄放、稳定炉内工作压力的核心作用，避免炉内压力超出安全阈值引发设备变形、密封失效甚至爆裂风险，是小型固定式锅炉必备的安全防护部件。从功能特性来看，该阀无需额外弹簧、配重杠杆或电控驱动结构，完全依靠阀瓣及配套压重部件的自身重力来设定吹扫压力，当炉内介质产生的向上推力超过阀件自重对应的压力阈值时，阀瓣会自动抬升开启，向外泄放多余的带压蒸汽或介质，待炉内压力回落至安全工作区间后，阀瓣依靠自重回落复位，自动切断泄放通道，整个动作过程无需人工干预，结构可靠性远高于带辅助驱动的同规格阀件，不会出现弹簧疲劳、杠杆卡滞、电控失灵等常见故障，适配低容量锅炉运行压力稳定、超压泄放频次不高的使用场景。在设计思路上，这款阀件采用了竖向同轴的整体式结构布局，顶部为介质泄放出口，中部为带散热鳍片的阀身主体，下部为带法兰盘的安装连接端：中部的多层环状散热鳍片结构，能够在泄放高温蒸汽时快速导出阀体积聚的热量，避免高温传导至密封面造成密封件过早老化，同时鳍片结构也提升了阀身的整体结构强度，减少长期承压带来的形变；阀身内部的导向结构与阀瓣采用小间隙配合，保证阀瓣升降动作时始终保持竖向同轴，不会出现偏磨、卡涩导致的密封不严问题；下部的法兰连接结构采用标准螺栓孔布局，能够直接与锅炉顶部的预设安装法兰对接，无需额外加工转接件。从安装边界来看，该阀整体为竖向圆柱形态，底部法兰为圆形带均匀分布螺栓孔的标准连接结构，安装时仅需在锅炉顶部预留与法兰尺寸匹配的水平安装面，保证阀件安装后保持竖向垂直即可，阀身中部最大外径小于底部法兰的外接圆直径，顶部泄放口直径小于阀身主体直径，安装时周边预留不小于阀身最大外径1.2倍的操作空间即可满足后期检修、泄放气流扩散的需求，整体安装占用空间紧凑，适配小型锅炉房的紧凑布局要求。在实际使用中，这类自重式安全阀的压力设定值可通过调整阀瓣上方压重件的总重量进行微调，调整完成后无需频繁维护，仅需在锅炉定期检验时手动抬升阀瓣检查动作灵活性即可，运维成本极低，非常适配供热量小、运维条件有限的小型固定式锅炉使用场景。
