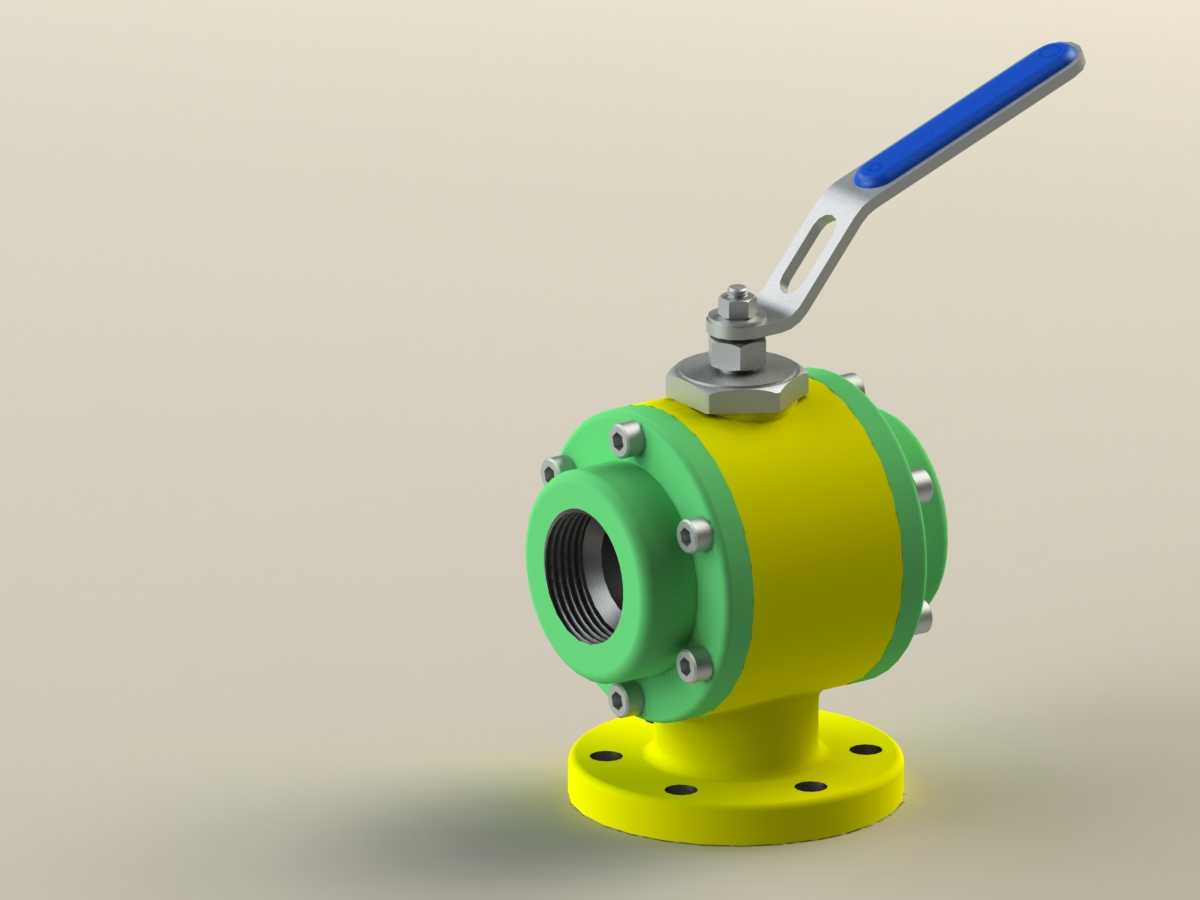

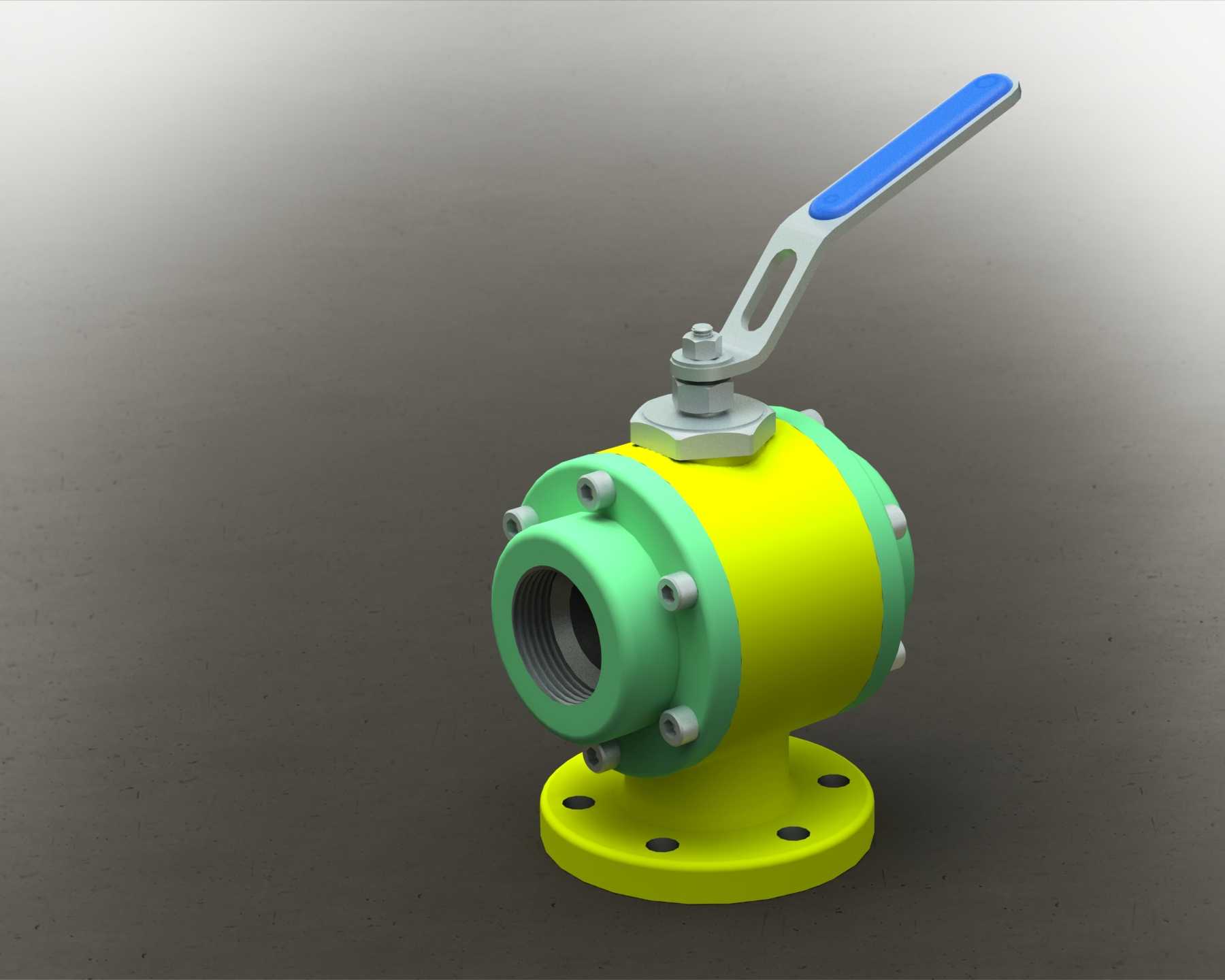

法兰连接式手动三通球阀结构设计

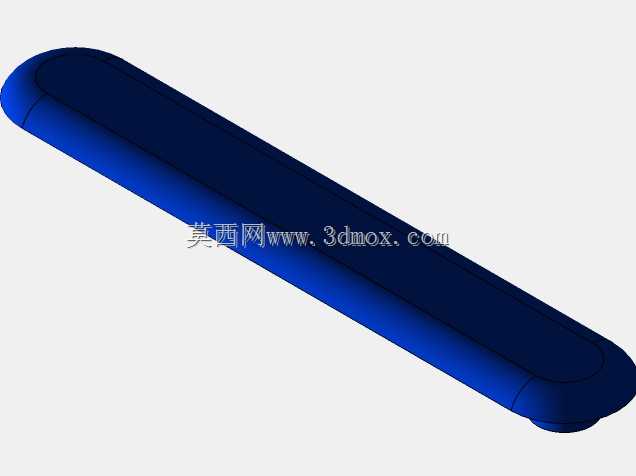

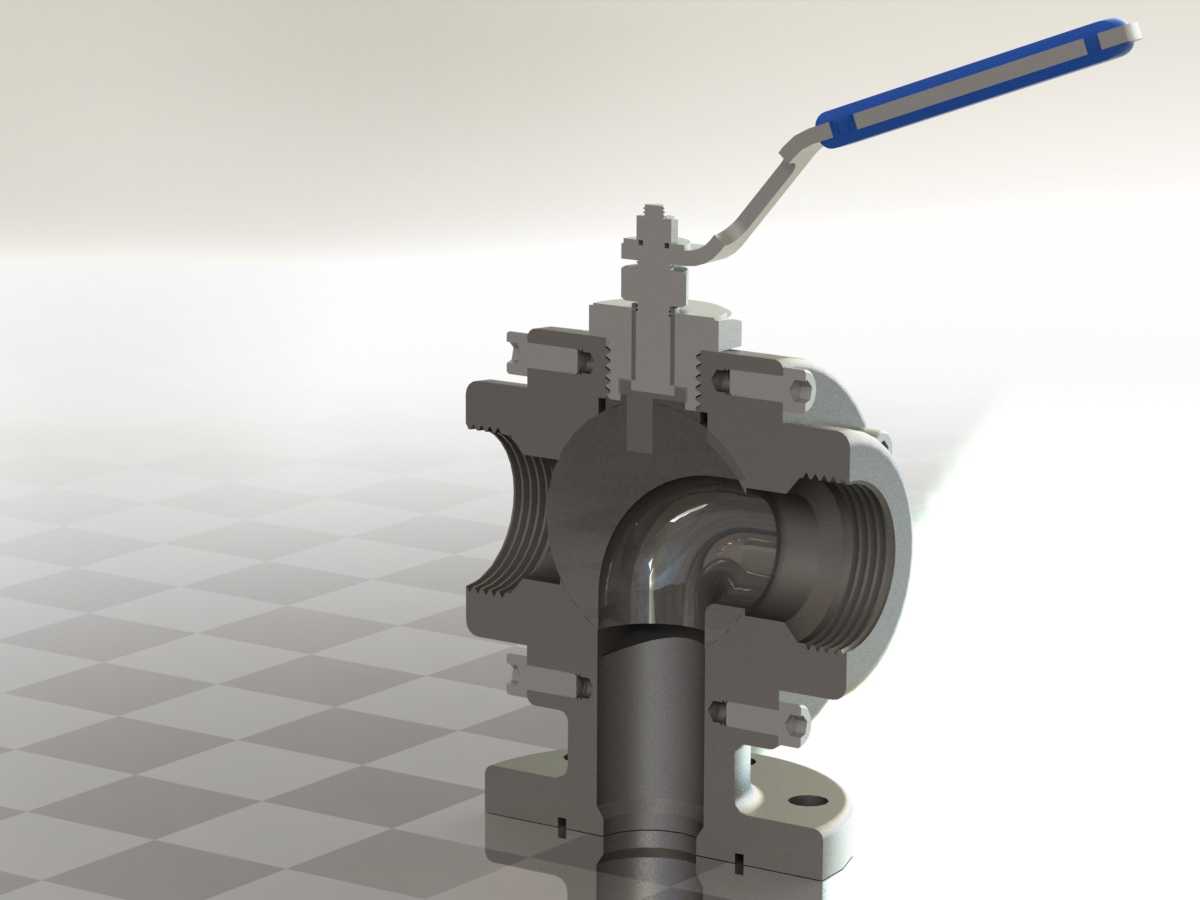

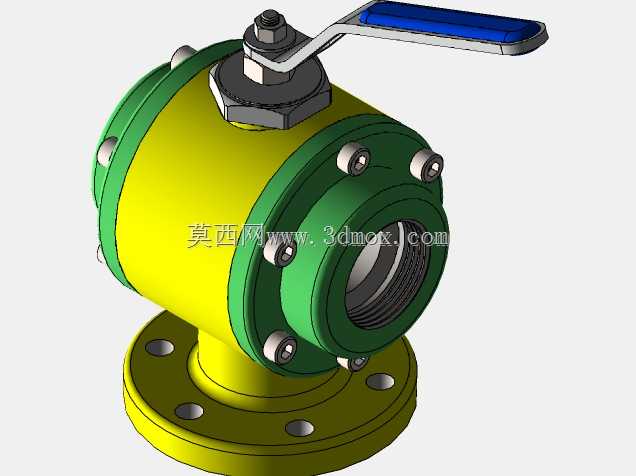

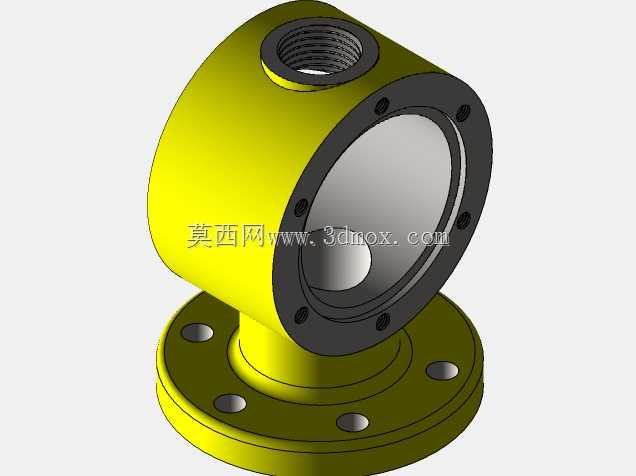

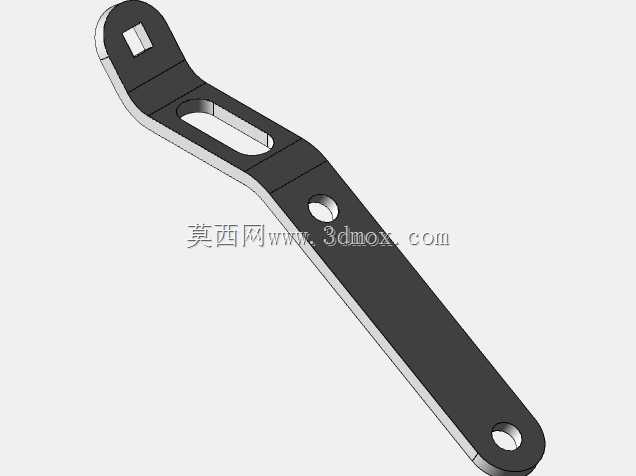

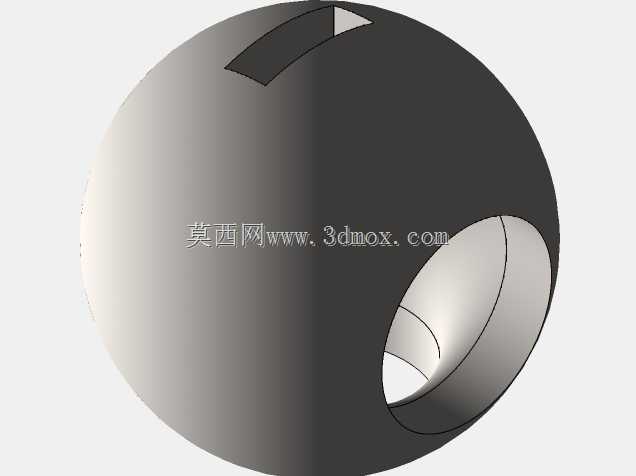

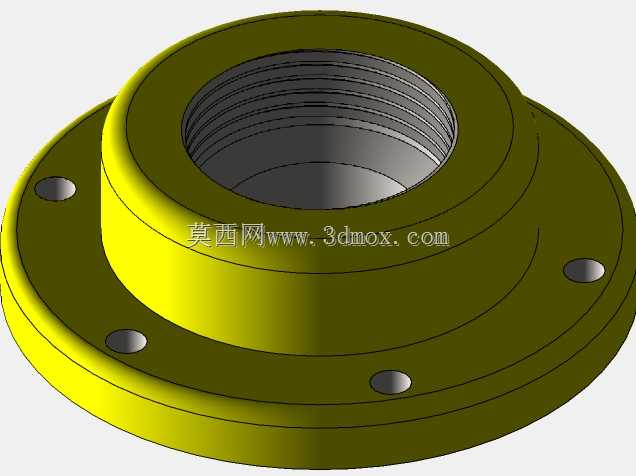

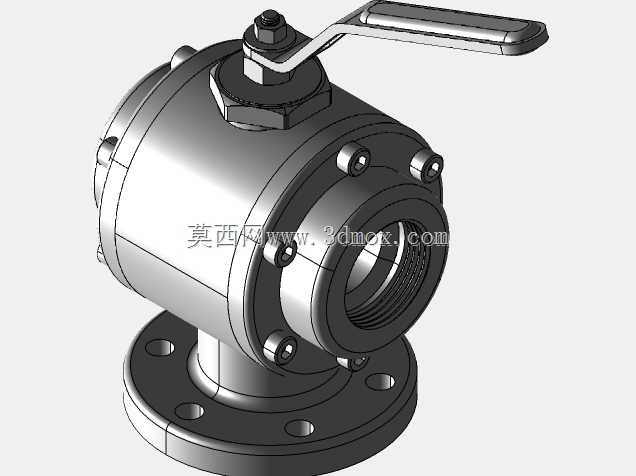

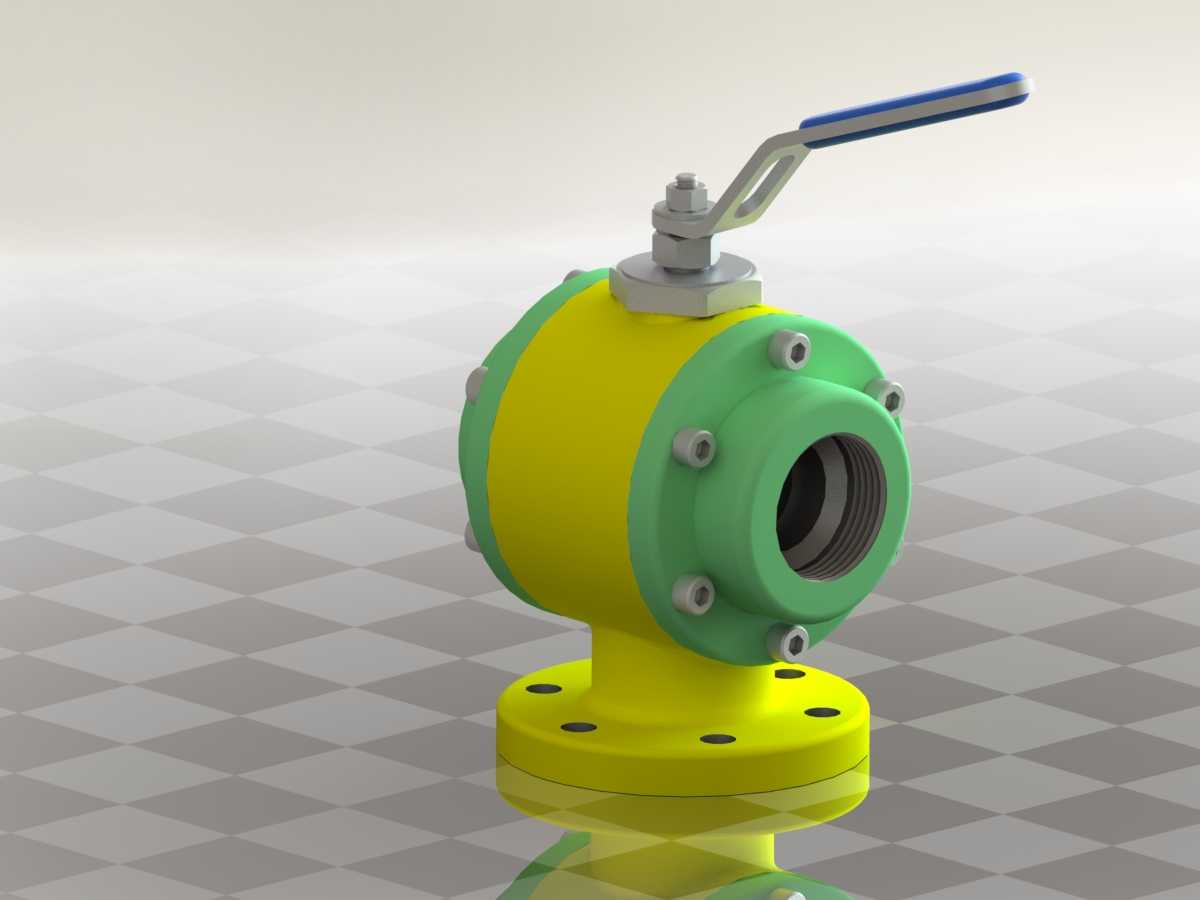

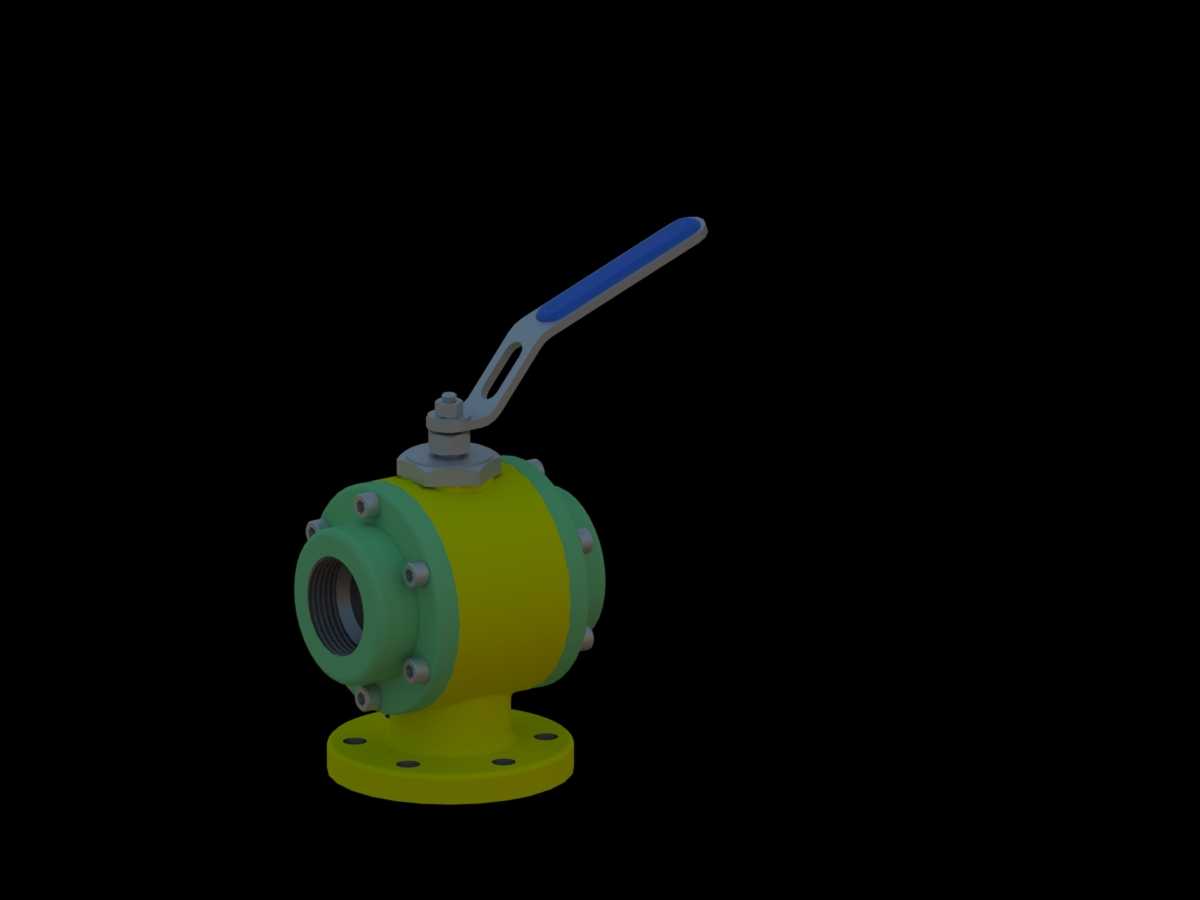

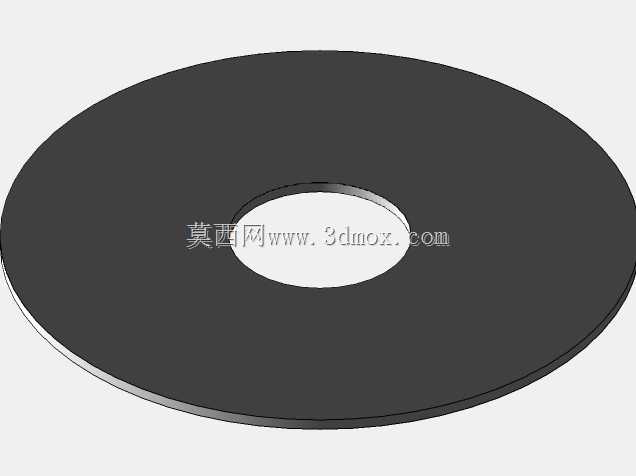

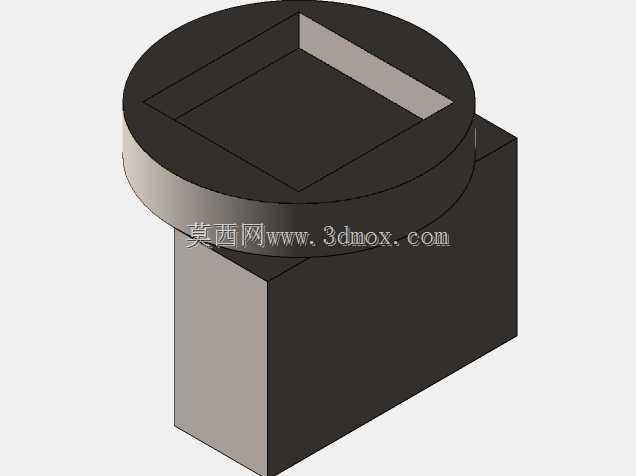

这款手动三通球阀主要面向工业流体管路的分流、合流与流向切换场景，可广泛应用在化工介质输送、市政给排水、暖通空调循环、小型水处理设备的管路系统中，替代传统多阀组组合的流向控制方案，有效减少管路接头数量、降低介质泄漏风险，同时压缩管路安装的整体占用空间。在实际工况中，该阀可实现单路进双路出的分流输送，也可完成双路进单路出的介质合流，还能通过手柄旋转切换不同管路的连通状态，适配需要灵活调整介质流向的工艺环节，相比两通球阀搭配管路弯头的组合方案，流道阻力更小，介质输送过程中的压损更低。产品核心功能围绕可靠截断与灵活换向展开，内部球体采用整球加工流道，密封面贴合精度高，在额定压力工况下可实现零泄漏截断，操作时仅需90度旋转手柄即可完成全开、全关或者流向切换的动作，无需多圈转动阀杆，现场操作便捷高效，手柄采用防滑包覆设计，即便操作人员佩戴劳保手套也能稳定施力，避免操作打滑。设计过程中优先考虑了安装维护的便捷性，阀体采用三段式组合结构，左右两端的接口段与中部阀体通过周向均布的螺栓紧固连接，当内部密封件出现磨损需要更换时，无需将整个阀体从管路上完全拆下，仅需松开连接螺栓即可取出球体与密封组件完成维护，大幅降低后期运维的工作量。底部采用标准法兰连接结构，法兰盘上的安装孔位按照通用管路法兰标准排布，可直接与同规格的管路法兰配对安装，无需额外加工转接件；两端接口为内螺纹结构，可直接拧入对应规格的外螺纹管路，适配多类常见的工业管路连接需求。外形尺寸方面，整体结构紧凑，手柄处于全开位置时的整体高度适配常规管路的操作空间需求，不会出现与周边管路、支架磕碰的问题，法兰盘的外径与螺栓孔间距符合通用安装规范，安装时无需调整周边管路的位置即可完成对位，阀体中部的圆柱形结构预留了足够的扳手操作空间，在拧紧连接螺栓时不会出现工具干涉的情况。整体外观采用分色设计，不同功能部件的色彩区分清晰，便于现场操作人员快速识别阀门结构，日常巡检时可直观判断手柄所处位置，快速确认当前的管路连通状态，避免误操作引发的工艺故障。
