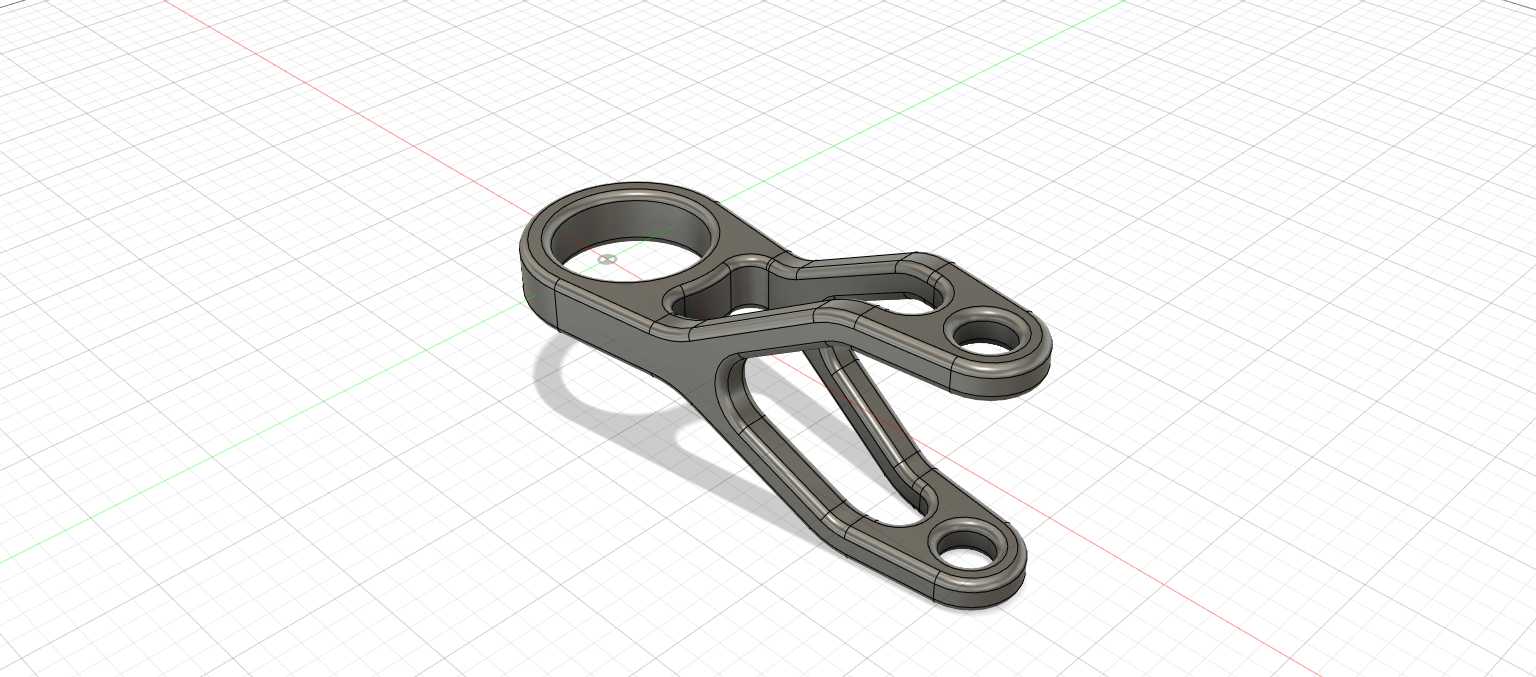

轻量化镂空式机械传动连接摆臂结构

这款摆臂构件是机械传动系统中承担力传递与运动轨迹约束的核心连接部件，常见于各类需要往复摆动、角度转换的传动链路中，可适配轻工自动化设备、小型动力传输机构、专用作业机具的铰接传动场景，在需要将旋转动力转化为定轨迹往复摆动、或是在多铰接点位间传递定向载荷的工况下，能够稳定承担交变拉压载荷与周期性扭矩作用。从实际功能来看，该摆臂通过三个不同位置的铰接孔位，分别对接动力输入端、从动执行端与辅助支撑端，能够在运动过程中严格约束各连接点的相对运动轨迹，避免传动过程中出现行程偏移、卡滞或载荷突变的问题，相比实心结构的同规格摆臂，其镂空式的筋条布局在保证结构强度的前提下大幅降低了自身重量，有效减少了传动过程中的惯性损耗，提升机构往复运动的响应速度与运行平稳性。在设计思路上，这款摆臂优先围绕载荷路径做结构优化：主体大孔径端作为主铰接支点，承担主要的旋转支撑作用，孔位边缘做了加厚翻边处理，提升铰接配合面的接触面积与耐磨性能，避免长期转动磨损导致的配合间隙过大；中部的镂空腔体并非单纯减重，而是沿着摆臂受力时的应力走向布置加强筋，让载荷能够顺着筋条路径均匀传递到两端的连接孔位，避免应力集中导致的结构断裂；另外两个远端小孔分别对接执行构件与辅助拉杆，孔位的中心距经过严格匹配，能够保证运动过程中摆臂的摆动角度符合设计行程要求，不会出现运动干涉。在安装边界层面，主铰接孔的孔径适配常规标准直径的铰接销轴，孔深与摆臂主体厚度保持一致，安装时可搭配轴套与卡簧完成轴向定位；两个远端连接孔的孔径略小于主支点孔，适配小直径的连接销轴，孔位端面做了平整化处理，能够保证与对接构件的端面紧密贴合，减少装配后的轴向窜动；摆臂整体外轮廓做了圆角过渡处理，既避免了锐边带来的装配安全隐患，也减少了热处理或加工过程中的应力残留，整体结构的最大外廓尺寸适配小型传动机构的安装空间，不需要额外预留过大的装配避让区域，可直接替换同安装尺寸的传统实心摆臂，实现机构的轻量化升级。
