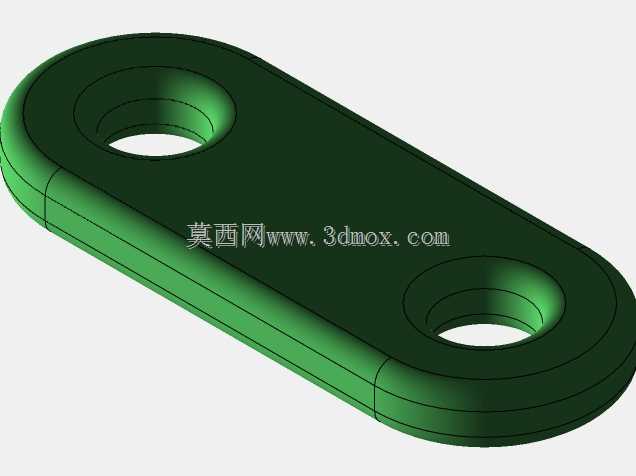

双孔长圆形连接固定连杆结构设计

该双孔长圆形连杆构件是机械传动与连接系统中常用的传力、定位部件，广泛应用于各类间歇传动机构、连杆传动模组、工装夹具定位单元以及轻工自动化设备的联动结构中，核心作用是在两个定距安装点位之间传递往复运动的作用力，同时约束两个连接端的相对运动轨迹，保证机构运行过程中传动路径的稳定性与位置精度。在实际设备运行场景中，这类连杆常作为日内瓦轮机构也就是马尔他机构的配套传动连接构件，配合主动拨盘、从动槽轮完成预设的间歇分度动作，也可独立用于各类需要定距铰接、联动位移的机械结构中，比如包装设备的送料联动单元、小型机床的档位切换连杆组、自动化生产线的挡料定位摆臂等场景，能够承受中等载荷下的反复推拉作用力，适配常规工况下的长期往复运动需求。从功能特性来看，该构件采用长圆形等截面主体设计，两端对称设置同轴沉头安装孔，孔位周边做了加厚环形凸台结构，能够有效分散铰接位置的集中应力，避免长期受交变载荷作用下出现孔位开裂、变形的问题；主体边缘全部做了圆角过渡处理，既能够减少安装过程中尖锐边角带来的操作安全隐患，也能降低构件运动过程中与周边零部件发生剐蹭卡滞的概率，整体结构无多余冗余设计，在保证结构强度的前提下尽可能控制构件自重，降低传动过程中的惯性负载，提升机构启停阶段的响应速度。设计过程中，首先根据机构的传动行程确定两个安装孔的中心距参数，这一尺寸直接决定了连杆带动从动件的运动位移量，是整个构件的核心尺寸基准；其次根据铰接销轴的直径确定两端安装孔的内径与沉孔深度，保证销轴安装后端面不突出于连杆表面，避免运动过程中发生干涉；主体的厚度尺寸则根据机构所需传递的最大扭矩、所用材料的许用应力计算得出，保证在额定载荷下构件的弯曲变形量控制在允许公差范围内，不会因形变过大导致传动精度下降。安装边界方面，该连杆整体外轮廓为两端半圆的长圆形结构，安装时需要保证两个铰接孔的轴线保持平行，避免因安装偏斜导致连杆运动过程中出现别卡、磨损加剧的问题；构件运动平面内需要预留足够的摆动空间，周边零部件与连杆运动轨迹的最小安全间隙不小于2毫米，防止运行过程中发生碰撞；两端孔位与销轴的配合选用间隙配合，保证铰接转动灵活无卡滞，同时配合公差控制在合理范围内，避免间隙过大导致传动回程误差超标，影响整体机构的运动精度。
