高架带防护平台原油储放金属罐体结构

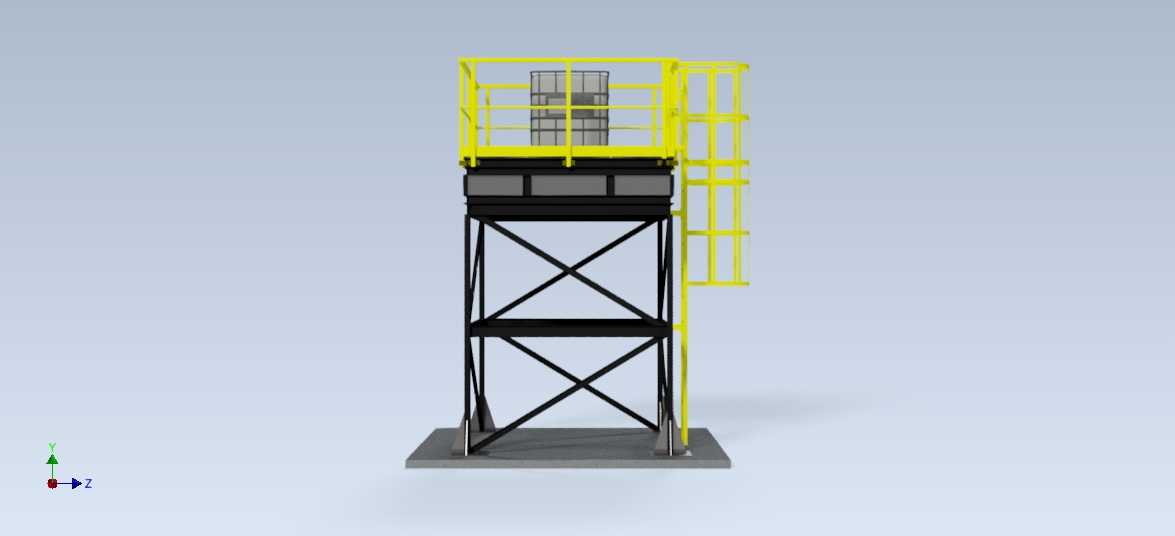

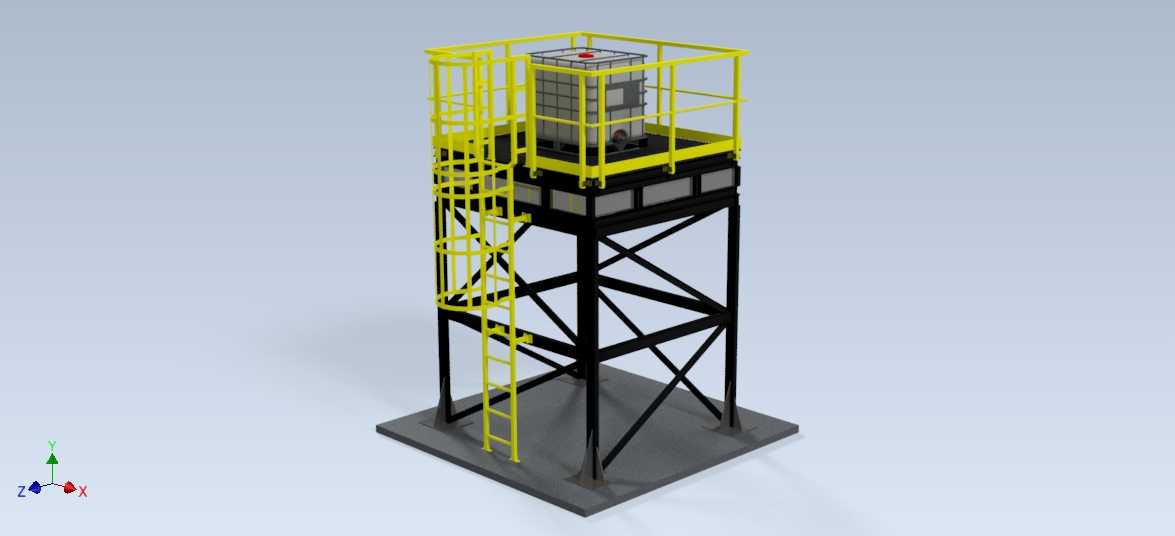

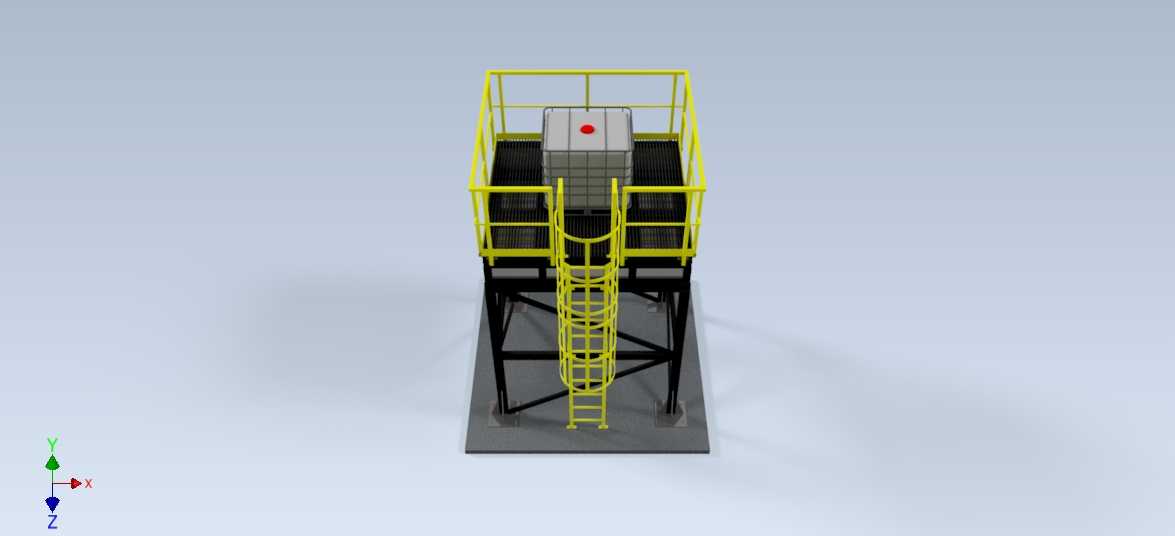

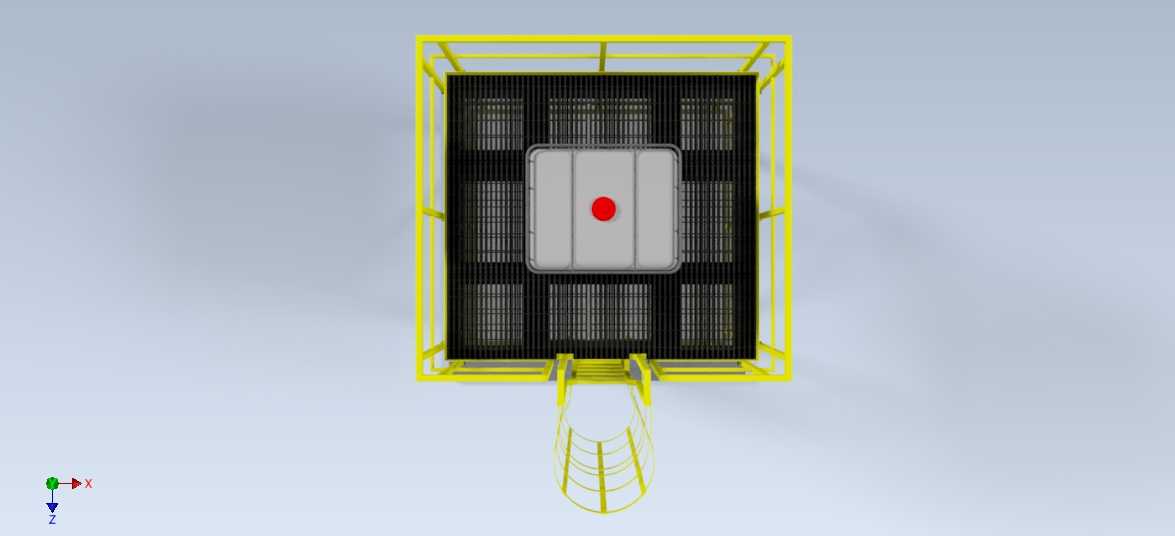

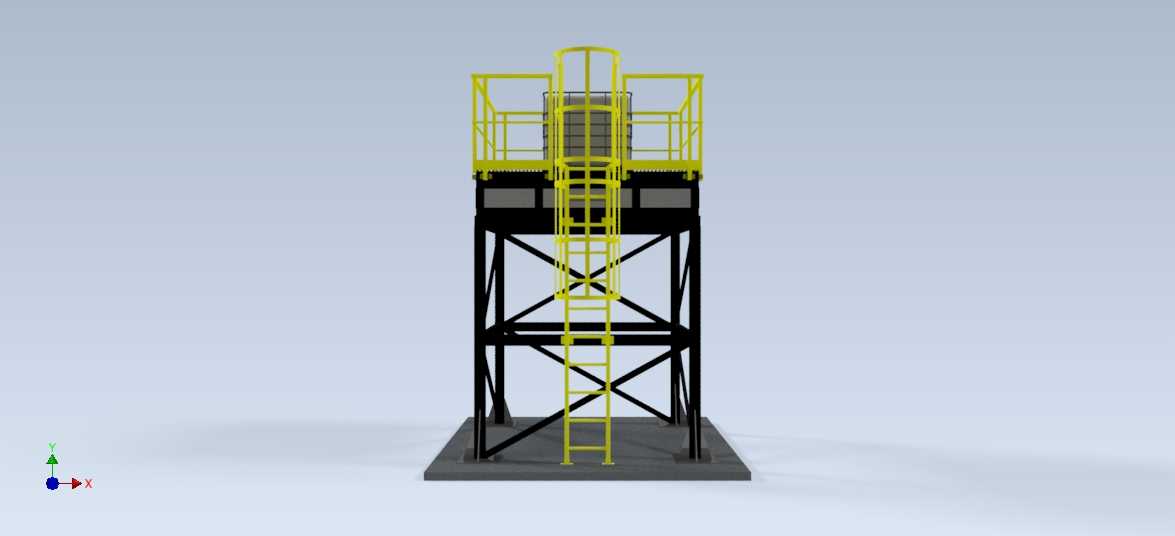

该结构为小型高架式原油储放装置，主要应用于野外采油作业点、小型油料中转站点、厂区零散油料暂存区域等场景，可满足小批量原油的临时存储、高位自流输油作业需求，依靠架体抬升罐体高度形成自然液位差，无需额外配置输油泵即可完成油料向下游设备的自流输送，有效降低小型储油点的设备配置成本与运维复杂度。整套装置以方形钢制底座作为安装承载基础，底座采用加厚钢板焊接成型，可直接通过膨胀螺栓固定于硬化混凝土地面，无需额外浇筑复杂设备基础，适配野外临时作业点的快速搭建需求，底座边缘预留的安装孔位可适配不同规格的固定件，在平整硬质地面即可完成快速部署。支撑框架采用方形型钢焊接成桁架结构，四根主立柱垂直固定于底座四角，立柱间交叉布置斜向支撑筋，可有效抵御侧向风力与罐体满载时的偏载力矩，保障架体整体稳定性，框架内部预留充足检修空间，方便运维人员对罐体底部阀门、连接管路进行日常巡检与维护操作。罐体顶部设置全包围式操作平台，平台台面采用防滑花纹钢板铺设，边缘设置高度符合安全规范的黄色防护护栏，护栏横杆间距满足防坠落要求，平台一侧延伸至爬梯入口，形成连贯的安全操作通道，可供运维人员站立完成罐顶液位检测、加注口启闭、排气阀检查等日常操作。直爬梯沿支撑框架一侧垂直布置，爬梯踏步采用防滑圆钢弯折成型，爬梯外侧设置半包围护笼，可避免人员攀爬过程中发生坠落风险，爬梯上下端分别与操作平台、底座牢固焊接，形成稳定的上下通行路径。罐体本身为方形密封储液结构，顶部设置带密封盖的加注口与排气组件，底部设置出料接口，整体与支撑框架采用螺栓压紧固定，方便后期罐体的检修更换，整套结构所有钢制构件表面均做防锈防腐涂装处理，可适应户外露天环境下的长期使用，抵御潮湿、盐雾等不良环境对金属构件的侵蚀。
